コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
PC-サーバ間に2台の本装置(A,B)が存在するIPv4ネットワーク構成において,VRRP機能を使用してPCに対するデフォルトルータのホットスタンバイを行います。また,仮想ルータよりPCに対してデフォルトルータの広告を行います。
(2) 構成図と設定条件
- [構成図]

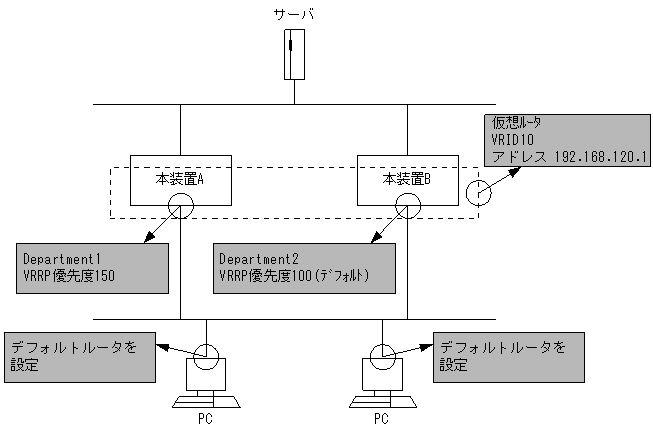

図16-6 VRRPによるホットスタンバイ(IPv4ネットワーク)構成図
- [設定条件]
- <本装置Aの環境>
- 本装置AのインタフェースDepartment1に対してVRID10,仮想ルータアドレス192.168.120.1,優先度150の仮想ルータを設定します。
- <本装置Bの環境>
- 本装置BのインタフェースDepartment2に対してVRID10,仮想ルータアドレス192.168.120.1,優先度100(デフォルト)の仮想ルータを設定します。
- <ネットワークの環境>
- 各PCは手動でデフォルトルータを設定します。
(3) コンフィグレーション例
- 本装置Aの設定
- [コマンドによる設定]
1 (config)# line Department1 ethernet 0/0 [line Department1] 2 (config)# virtual-router 10 virtual-router-ip-address 192.168.120.1 [virtual-router 10] 3 (config)# priority 150 [virtual-router 10] 4 (config)# exit [line Department1] 5 (config)# exit表16-20 本装置Aのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。
lineモードに移行します。2 インタフェースDepartment1に対してVRID 10,仮想ルータアドレス192.168.120.1を定義します。
virtual-routerモードに移行します。3 Department1のインタフェースに優先度150のVRRPを定義します。 4 virtual-routerモードからlineモードに移行します。 5 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
line Department1 ethernet 0/0 ip 192.168.120.100/24 virtual-router 10 virtual-router-ip-address 192.168.120.1 priority 150
- 本装置Bの設定
- [コマンドによる設定]
1 (config)# line Department2 ethernet 0/0 [line Department2] 2 (config)# virtual-router 10 virtual-router-ip-address 192.168.120.1 [virtual-router 10] 3 (config)# exit [line Department2] 4 (config)# exit表16-21 本装置Bのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にインタフェース名Department2のイーサネットインタフェースを定義します。
lineモードに移行します。2 インタフェースDepartment2に対してVRID 10,仮想ルータアドレス192168.120.1のVRRPを定義します。なお優先度はデフォルト値(100)とします。
virtual-routerモードに移行します。3 virtual-routerモードからlineモードに戻ります。 4 lineモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
line Department2 ethernet 0/0 ip 192.168.120.110/24 virtual-router 10 virtual-router-ip-address 192.168.120.1
