16.1.3 GSRPグループの多段構成

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

一つのレイヤ2のネットワークドメイン内においてGSRPグループを多段に構成します。

(2) 構成図と設定条件

[構成図]

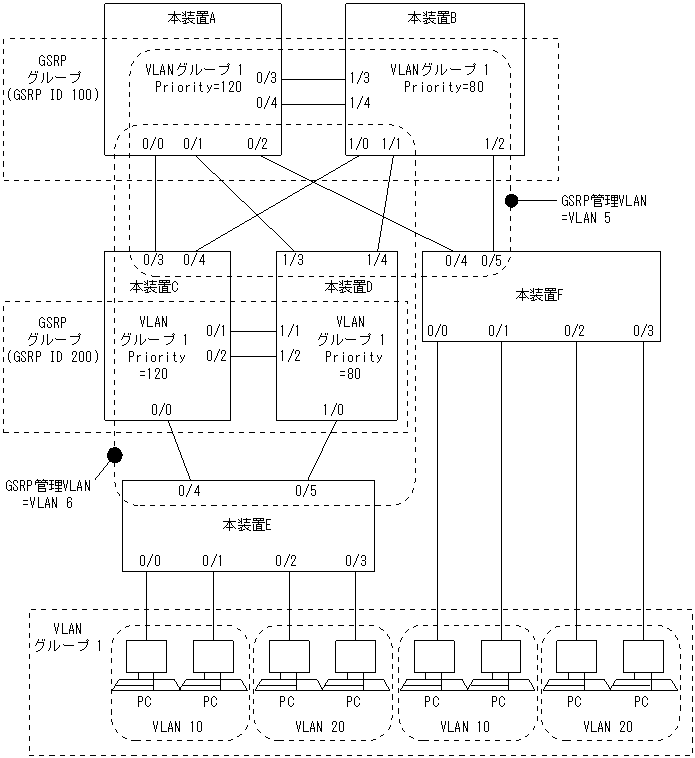

図16-3 GSRPグループの多段構成図

[図データ]

[設定条件]
  1. レイヤ2のネットワークを構成するすべてのスイッチに本装置を使用します。
  2. 本装置Aと本装置B,並びに本装置Cと本装置Dにおいて,それぞれGSRPグループを構成します。GSRP IDはそれぞれ100,および200とします。
  3. 上記二つのGSRPグループにおいて一つのGSRP VLANグループを設定し,GSRPでの冗長を行います。GSRP VLANグループIDは1とし,GSRP VLANグループ1に参加するVLANはVLAN10,VLAN20とします。
  4. GSRP ID100,およびGSRP ID200のGSRP管理VLANとしてそれぞれVLAN5,およびVLAN6を使用します。
  5. ダイレクトリンクは2回線を使用して冗長にします(リンクアグリゲーション機能は使用しません)。
  6. 通常時,GSRP VLANグループ1,および2に対してそれぞれ本装置A,および本装置Cがマスタ状態として稼働するようPriorityを設定します。
  7. 上記以外の設定はすべてデフォルト値とします。

(3) コンフィグレーション例

[コマンドによる設定]
 1    (config)# vlan 5
      [vlan 5]
 2    (config)# tagged-port 0/0-2
      [vlan 5]
 3    (config)# untagged-port 0/3-4
      [vlan 5]
 4    (config)# exit
 5    (config)# vlan 6
      [vlan 6]
 6    (config)# tagged-port 0/0-1
      [vlan 6]
 7    (config)# exit
 8    (config)# vlan 10,20
      [vlan 10,20]
 9    (config)# tagged-port 0/0-2
      [vlan 10,20]
10    (config)# exit
11    (config)# gsrp 100
      [gsrp 100]
12    (config)# gsrp-vlan 5
      [gsrp 100]
13    (config)# direct-link 0/3-4
      [gsrp 100]
14    (config)# vlan-group 1
      [gsrp 100 vlan-group 1]
15    (config)# vlan 10,20
      [gsrp 100 vlan-group 1]
16    (config)# priority 120
      [gsrp 100 vlan-group 1]
17    (config)# exit
      [gsrp 100]
18    (config)# exit

表16-8 本装置A用のGSRPコンフィグレーション設定例の解説

解説番号 解説
1 ポートVLAN5を定義します。
2 VLAN5のTaggedポートとしてポート0/0,0/1,0/2を割り当てます。
3 VLAN5のUntaggedポートとしてポート0/3,0/4を割り当てます。
4 VLANモードからグローバルコンフィグモードに戻ります。
5 ポートVLAN6を定義します。
6 VLAN6のTaggedポートとしてポート0/0,0/1を割り当てます。
7 VLANモードからグローバルコンフィグモードに戻ります。
8 ポートVLAN10,VLAN20を定義します。
9 VLAN10,VLAN20のTaggedポートとしてポート0/0,0/1,0/2を割り当てます。
10 VLANモードからグローバルコンフィグモードに戻ります。
11 GSRP ID100を定義します。
12 GSRP管理VLANとしてVLAN5を指定します。
13 ダイレクトリンクとしてポート0/3,0/4を指定します。
14 GSRP VLANグループ1を定義します。
15 GSRP VLANグループ1に参加するVLANとしてVLAN10とVLAN20を指定します。
16 GSRP VLANグループ1のPriorityを120に設定します。
17 GSRP VLANグループサブコマンドモードからGSRPサブコマンドモードに戻ります。
18 GSRPサブコマンドモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]
(config)# show vlan
vlan 5
  untagged-port 0/3-4
  tagged-port 0/0-2
!
vlan 6
  tagged-port 0/0-1
!
vlan 10
  tagged-port 0/0-2
!
vlan 20
  tagged-port 0/0-2

(config)# show gsrp
gsrp 100
  gsrp-vlan 5
  direct-link 0/3-4
  vlan-group 1
    vlan 10,20
    priority 120

[コマンドによる設定]
 1    (config)# vlan 5
      [vlan 5]
 2    (config)# tagged-port 1/0-2
      [vlan 5]
 3    (config)# untagged-port 1/3-4
      [vlan 5]
 4    (config)# exit
 5    (config)# vlan 6
      [vlan 6]
 6    (config)# tagged-port 1/0-1
      [vlan 6]
 7    (config)# exit
 8    (config)# vlan 10,20
      [vlan 10,20]
 9    (config)# tagged-port 1/0-2
      [vlan 10,20]
10    (config)# exit
11    (config)# gsrp 100
      [gsrp 100]
12    (config)# gsrp-vlan 5
      [gsrp 100]
13    (config)# direct-link 1/3-4
      [gsrp 100]
14    (config)# vlan-group 1
      [gsrp 100 vlan-group 1]
15    (config)# vlan 10,20
      [gsrp 100 vlan-group 1]
16    (config)# priority 80
      [gsrp 100 vlan-group 1]
17    (config)# exit
      [gsrp 100]
18    (config)# exit

表16-9 本装置B用のGSRPコンフィグレーション設定例の解説

解説番号 解説
1 ポートVLAN5を定義します。
2 VLAN5のTaggedポートとしてポート1/0,1/1,1/2を割り当てます。
3 VLAN5のUntaggedポートとしてポート1/3,1/4を割り当てます。
4 VLANモードからグローバルコンフィグモードに戻ります。
5 ポートVLAN6を定義します。
6 VLAN6のTaggedポートとしてポート1/0,1/1を割り当てます。
7 VLANモードからグローバルコンフィグモードに戻ります。
8 ポートVLAN10,VLAN20を定義します。
9 VLAN10,VLAN20のTaggedポートとしてポート1/0,1/1,1/2を割り当てます。
10 VLANモードからグローバルコンフィグモードに戻ります。
11 GSRP ID100を定義します。
12 GSRP管理VLANとしてVLAN5を指定します。
13 ダイレクトリンクとしてポート1/3,1/4を指定します。
14 GSRP VLANグループ1を定義します。
15 GSRP VLANグループ1に参加するVLANとしてVLAN10とVLAN20を指定します。
16 GSRP VLANグループ1のPriorityを80に設定します。
17 GSRP VLANグループサブコマンドモードからGSRPサブコマンドモードに戻ります。
18 GSRPサブコマンドモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]
(config)# show vlan
vlan 5
  untagged-port 1/3-4
  tagged-port 1/0-2
!
vlan 6
  tagged-port 1/0-1
!
vlan 10
  tagged-port 1/0-2
!
vlan 20
  tagged-port 1/0-2

(config)# show gsrp
gsrp 100
  gsrp-vlan 5
  direct-link 1/3-4
  vlan-group 1
    vlan 10,20
    priority 80

[コマンドによる設定]
 1    (config)# vlan 5
      [vlan 5]
 2    (config)# tagged-port 0/3-4
      [vlan 5]
 3    (config)# exit
 4    (config)# vlan 6
      [vlan 6]
 5    (config)# tagged-port 0/0,0/3-4
      [vlan 6]
 6    (config)# untagged-port 0/1-2
      [vlan 6]
 7    (config)# exit
 8    (config)# vlan 10,20
      [vlan 10,20]
 9    (config)# tagged-port 0/0,0/3-4
      [vlan 10,20]
10    (config)# exit
11    (config)# gsrp 200
      [gsrp 200]
12    (config)# gsrp-vlan 6
      [gsrp 200]
13    (config)# direct-link 0/1-2
      [gsrp 200]
14    (config)# vlan-group 1
      [gsrp 200 vlan-group 1]
15    (config)# vlan 10,20
      [gsrp 200 vlan-group 1]
16    (config)# priority 120
      [gsrp 200 vlan-group 1]
17    (config)# exit
      [gsrp 200]
18    (config)# exit

表16-10 本装置C用のGSRPコンフィグレーション設定例の解説

解説番号 解説
1 ポートVLAN5を定義します。
2 VLAN5のTaggedポートとしてポート0/3,0/4を割り当てます。
3 VLANモードからグローバルコンフィグモードに戻ります。
4 ポートVLAN6を定義します。
5 VLAN6のTaggedポートとしてポート0/0,0/3,0/4を割り当てます。
6 VLAN6のUntaggedポートとしてポート0/1,0/2を割り当てます。
7 VLANモードからグローバルコンフィグモードに戻ります。
8 ポートVLAN10,VLAN20を定義します。
9 VLAN10,VLAN20のTaggedポートとしてポート0/0,0/3,0/4を割り当てます。
10 VLANモードからグローバルコンフィグモードに戻ります。
11 GSRP ID200を定義します。
12 GSRP管理VLANとしてVLAN6を指定します。
13 ダイレクトリンクとしてポート0/1,0/2を指定します。
14 GSRP VLANグループ1を定義します。
15 GSRP VLANグループ1に参加するVLANとしてVLAN10とVLAN20を指定します。
16 GSRP VLANグループ1のPriorityを120に設定します。
17 GSRP VLANグループサブコマンドモードからGSRPサブコマンドモードに戻ります。
18 GSRPサブコマンドモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]
(config)# show vlan
vlan 5
  tagged-port 0/3-4
!
vlan 6
  untagged-port 0/1-2
  tagged-port 0/0,0/3-4
!
vlan 10
  tagged-port 0/0,0/3-4
!
vlan 20
  tagged-port 0/0,0/3-4

(config)# show gsrp
gsrp 200
  gsrp-vlan 6
  direct-link 0/1-2
  vlan-group 1
    vlan 10,20
    priority 120

[コマンドによる設定]
 1    (config)# vlan 5
      [vlan 5]
 2    (config)# tagged-port 1/3-4
      [vlan 5]
 3    (config)# exit
 4    (config)# vlan 6
      [vlan 6]
 5    (config)# tagged-port 1/0,1/3-4
      [vlan 6]
 6    (config)# untagged-port 1/1-2
      [vlan 6]
 7    (config)# exit
 8    (config)# vlan 10,20
      [vlan 10,20]
 9    (config)# tagged-port 1/0,1/3-4
      [vlan 10,20]
10    (config)# exit
11    (config)# gsrp 200
      [gsrp 200]
12    (config)# gsrp-vlan 6
      [gsrp 200]
13    (config)# direct-link 1/1-2
      [gsrp 200]
14    (config)# vlan-group 1
      [gsrp 200 vlan-group 1]
15    (config)# vlan 10,20
      [gsrp 200 vlan-group 1]
16    (config)# priority 80
      [gsrp 200 vlan-group 1]
17    (config)# exit
      [gsrp 200]
18    (config)# exit

表16-11 本装置D用のGSRPコンフィグレーション設定例の解説

解説番号 解説
1 ポートVLAN5を定義します。
2 VLAN5のTaggedポートとしてポート1/3,1/4を割り当てます。
3 VLANモードからグローバルコンフィグモードに戻ります。
4 ポートVLAN6を定義します。
5 VLAN6のTaggedポートとしてポート1/0,1/3,1/4を割り当てます。
6 VLAN6のUntaggedポートとしてポート1/1,1/2を割り当てます。
7 VLANモードからグローバルコンフィグモードに戻ります。
8 ポートVLAN10,VLAN20を定義します。
9 VLAN10,VLAN20のTaggedポートとして1/0,1/3,1/4を割り当てます。
10 VLANモードからグローバルコンフィグモードに戻ります。
11 GSRP ID200を定義します。
12 GSRP管理VLANとしてVLAN6を指定します。
13 ダイレクトリンクとしてポート1/1,1/2を指定します。
14 GSRP VLANグループ1を定義します。
15 GSRP VLANグループ1に参加するVLANとしてVLAN10とVLAN20を指定します。
16 GSRP VLANグループ1のPriorityを80に設定します。
17 GSRP VLANグループサブコマンドモードからGSRPサブコマンドモードに戻ります。
18 GSRPサブコマンドモードからグローバルコマンドモードに戻ります。

[コンフィグレーションの表示]
(config)# show vlan
vlan 5
  tagged-port 1/3-4
!
vlan 6
  untagged-port 1/1-2
  tagged-port 1/0,1/3-4
!
vlan 10
  tagged-port 1/0,1/3-4
!
vlan 20
  tagged-port 1/0,1/3-4

(config)# show gsrp
gsrp 200
  gsrp-vlan 6
  direct-link 1/1-2
  vlan-group 1
    vlan 10,20
    priority 80

[コマンドによる設定]
 1    (config)# vlan 6
      [vlan 6]
 2    (config)# tagged-port 0/4-5
      [vlan 6]
 3    (config)# exit
 4    (config)# vlan 10
      [vlan 10]
 5    (config)# untagged-port 0/0-1
      [vlan 10]
 6    (config)# tagged-port 0/4-5
      [vlan 10]
 7    (config)# exit
 8    (config)# vlan 20
      [vlan 20]
 9    (config)# untagged-port 0/2-3
      [vlan 20]
10    (config)# tagged-port 0/4-5
      [vlan 20]
11    (config)# exit

表16-12 本装置E用のGSRPコンフィグレーション設定例の解説

解説番号 解説
1 ポートVLAN6を定義します。
2 VLAN6のTaggedポートとしてポート0/4,0/5を割り当てます。
3 VLANモードからグローバルコンフィグモードに戻ります。
4 ポートVLAN10を定義します。
5 VLAN10のUntaggedポートとしてポート0/0,0/1を割り当てます。
6 VLAN10のTaggedポートとしてポート0/4,0/5を割り当てます。
7 VLANモードからグローバルコンフィグモードに戻ります。
8 ポートVLAN20を定義します。
9 VLAN20のUntaggedポートとしてポート0/2,0/3を割り当てます。
10 VLAN20のTaggedポートとしてポート0/4,0/5を割り当てます。
11 VLANモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]
(config)# show vlan
vlan 6
  tagged-port 0/4-5
!
vlan 10
  untagged-port 0/0-1
  tagged-port 0/4-5
!
vlan 20
  untagged-port 0/2-3
  tagged-port 0/4-5

[コマンドによる設定]
 1    (config)# vlan 5
      [vlan 5]
 2    (config)# tagged-port 0/4-5
      [vlan 5]
 3    (config)# exit
 4    (config)# vlan 10
      [vlan 10]
 5    (config)# untagged-port 0/0-1
      [vlan 10]
 6    (config)# tagged-port 0/4-5
      [vlan 10]
 7    (config)# exit
 8    (config)# vlan 20
      [vlan 20]
 9    (config)# untagged-port 0/2-3
      [vlan 20]
10    (config)# tagged-port 0/4-5
      [vlan 20]
11    (config)# exit

表16-13 本装置F用のGSRPコンフィグレーション設定例の解説

解説番号 解説
1 ポートVLAN5を定義します。
2 VLAN5のTaggedポートとしてポート0/4,0/5を割り当てます。
3 VLANモードからグローバルコンフィグモードに戻ります。
4 ポートVLAN10を定義します。
5 VLAN10のUntaggedポートとしてポート0/0,0/1を割り当てます。
6 VLAN10のTaggedポートとしてポート0/4,0/5を割り当てます。
7 VLANモードからグローバルコンフィグモードに戻ります。
8 ポートVLAN20を定義します。
9 VLAN20のUntaggedポートとしてポート0/2,0/3を割り当てます。
10 VLAN20のTaggedポートとしてポート0/4,0/5を割り当てます。
11 VLANモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]
(config)# show vlan
vlan 5
  tagged-port 0/4-5
!
vlan 10
  untagged-port 0/0-1
  tagged-port 0/4-5
!
vlan 20
  untagged-port 0/2-3
  tagged-port 0/4-5
