コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
IPv4 over IPv6トンネルの設定例を示します。これによりIPv6ネットワークによって分断されたIPv4ネットワーク間でIPv4パケット通信を行うことができます。トンネルインタフェースはポイント-ポイント型固定のインタフェースとして扱われます。
(2) 構成図と設定条件
- [構成図]

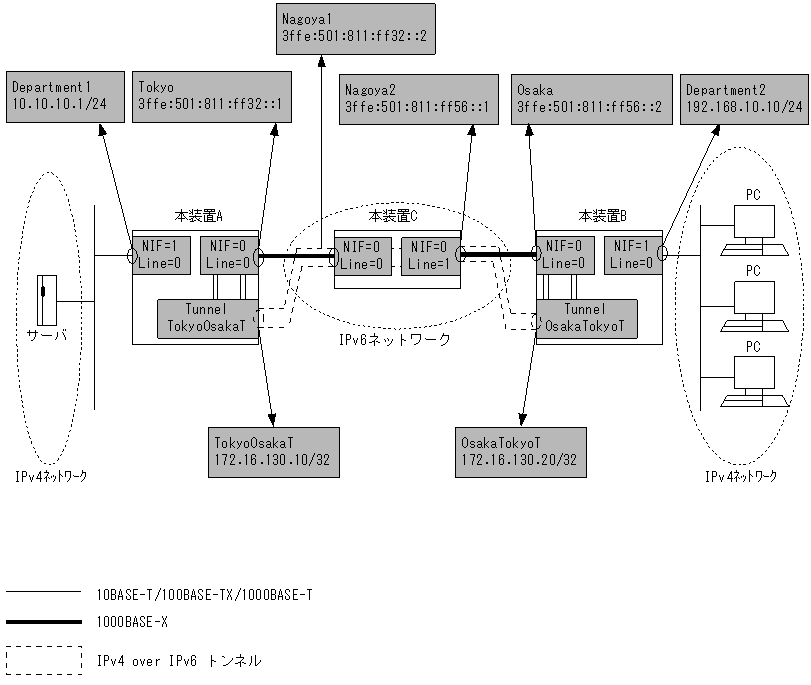

図11-25 構成図
- [設定条件]
- 両端の10BASE-T/100BASE-TX/1000BASE-TXはIPv4ネットワークに属しており,装置Cを挟んで1000BASE-Xで接続されています。1000BASE-XはIPv6ネットワークに属しています。
- 本装置AとBのIPv6ネットワーク上にIPv4 over IPv6トンネルの設定を行います。
- 装置Cはトンネルを意識しないIPv6だけの設定を行います。
- 装置A,B,およびCでIPv6ネットワークの経路情報交換を行います。
- 装置AとBでIPv4,IPv6それぞれのネットワーク経路情報のスタティック定義を行います。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# line Tokyo gigabit_ethernet 0/0 [line Tokyo] 2 (config)# ip 3ffe:501:811:ff32::1/64 [line Tokyo] 3 (config)# exit 4 (config)# line Department1 ethernet 1/0 [line Department1] 5 (config)# ip 10.10.10.1/24 [line Department1] 6 (config)# exit 7 (config)# tunnel TokyoOsakaT 3ffe:501:811:ff32::1 remote 3ffe:501:811:ff56::2 [tunnel TokyoOsakaT] 8 (config)# ip 172.16.130.10/32 destination_ip_address 172.16.130.20 [tunnel TokyoOsakaT] 9 (config)# exit 10 (config)# ripng yes [ripng] 11 (config)# interface Tokyo [ripng interface Tokyo] 12 (config)# ripin [ripng interface Tokyo] 13 (config)# noripout [ripng interface Tokyo] 14 (config)# exit [ripng] 15 (config)# exit 16 (config)# static [static] 17 (config)# 192.168.10.0/24 gateway 172.16.130.20 [static] 18 (config)# exit表11-31 本装置Aのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にLine名Tokyoの1000BASE-X回線を定義します。
lineモードに移行します。2 Tokyoをインタフェースとして,IPv6アドレス3ffe:501:811:ff32::1,プレフィックス長64を定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 NIF番号1,Line番号0にLine名Department1の10BASE-T/100BASE-TX/1000BASE-T回線を定義します。
lineモードに移行します。5 Department1をインタフェースとしてIPアドレス10.10.10.1/24を定義します。 6 lineモードからグローバルコンフィグモードに戻ります。 7 トンネルインタフェースTokyoOsakaTを定義し,カプセル化されたパケットが実際に通信する自インタフェースと相手装置のインタフェースのアドレスを定義します。
tunnelモードに移行します。8 TokyoOsakaTをインタフェースとしてIPアドレス172.16.130.10/32,接続先IPアドレス172.16.130.20を定義します。 9 tunnelモードからグローバルコンフィグモードに戻ります。 10 RIPngプロトコルを動作させることを定義します。
ripngモードに移行します。11〜13 TokyoのインタフェースでRIPngの受信だけを行い,送信はしないことを定義します。
ripng intefaceモードに移行します。14 ripng intefaceモードからripngモードに戻ります。 15 ripngモードからグローバルコンフィグモードに戻ります。 16 スタティック経路を使用します。
staticモードに移行します。17 192.168.10.0/24のIPv4ネットワーク経路を送信先インタフェース 172.16.130.20としてスタティック定義します。 18 staticモードからグローバルコンフィグモードに戻ります。
- <本装置B>
1 (config)# line Osaka gigabit_ethernet 0/0 [line Osaka] 2 (config)# ip 3ffe:501:811:ff56::2/64 [line Osaka] 3 (config)# exit 4 (config)# line Department2 ethernet 1/0 [line Department2] 5 (config)# ip 192.168.10.10/24 [line Department2] 6 (config)# exit 7 (config)# tunnel OsakaTokyoT 3ffe:501:811:ff56::2 remote 3ffe:501:811:ff32::1 [tunnel OsakaTokyoT] 8 (config)# ip 172.16.130.20/32 destination_ip_address 172.16.130.10 [tunnel OsakaTokyoT] 9 (config)# exit 10 (config)# ripng yes [ripng] 11 (config)# interface Osaka [ripng interface Osaka] 12 (config)# ripin [ripng interface Osaka] 13 (config)# noripout [ripng interface Osaka] 14 (config)# exit [ripng] 15 (config)# exit 16 (config)# static [static] 17 (config)# 10.10.10.0/24 gateway 172.16.130.10 [static] 18 (config)# exit表11-32 本装置Bのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にLine名Osakaの1000BASE-X回線を定義します。
lineモードに移行します。2 OsakaをインタフェースとしてIPv6アドレス3ffe:501:811:ff56::2,プレフィックス長64を定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 NIF番号1,Line番号0にLine名Department2を定義します。
lineモードに移行します。5 Department2をインタフェースとしてIPアドレス192.168.10.10/24を定義します。 6 lineモードからグローバルコンフィグモードに戻ります。 7 トンネルインタフェースOsakaTokyoTを定義し,カプセル化されたパケットが実際に通信する自インタフェースと相手装置のインタフェースのアドレスを定義します。
tunnelモードに移行します。8 OsakaTokyoTをインタフェースとしてIPアドレス172.16.130.20/32,接続先IPアドレス172.16.130.10を定義します。 9 tunnelモードからグローバルコンフィグモードに戻ります。 10 RIPngプロトコルを動作させることを定義します。
ripngモードに移行します。11〜13 OsakaのインタフェースでRIPngの受信だけを行い,送信はしないことを定義します。
ripng intefaceモードに移行します。14 ripng intefaceモードからripngモードに戻ります。 15 ripngモードからグローバルコンフィグモードに戻ります。 16 スタティック経路を使用します。
staticモードに移行します。17 10.10.10.0/24のIPv4ネットワーク経路を送信先インタフェース 172.16.130.10としてスタティック定義します。 18 staticモードからグローバルコンフィグモードに戻ります。
- <本装置C>
1 (config)# line Nagoya1 gigabit_ethernet 0/0 [line Nagoya1] 2 (config)# ip 3ffe:501:811:ff32::2/64 [line Nagoya1] 3 (config)# exit 4 (config)# line Nagoya2 gigabit_ethernet 0/1 [line Nagoya2] 5 (config)# ip 3ffe:501:811:ff56::1/64 [line Nagoya2] 6 (config)# exit 7 (config)# ripng yes [ripng] 8 (config)# interface all [ripng interface all] 9 (config)# ripin [ripng interface all] 10 (config)# ripout [ripng interface all] 11 (config)# exit [ripng] 12 (config)# exit表11-33 本装置Cのコンフィグレーション解説
解説番号 解説 1 NIF番号0,Line番号0にLine名Nagoya1の1000BASE-X回線を定義します。
lineモードに移行します。2 Nagoya1をインタフェースとしてIPv6アドレス3ffe:501:811:ff32::2,プレフィックス長64を定義します。 3 lineモードからグローバルコンフィグモードに戻ります。 4 NIF番号0,Line番号1にLine名Nagoya2の1000BASE-X回線を定義します。
lineモードに移行します。5 Nagoya2をインタフェースとしてIPv6アドレス3ffe:501:811:ff56::1,プレフィックス長64を定義します。 6 lineモードからグローバルコンフィグモードに戻ります。 7 RIPngプロトコルを動作させることを定義します。
ripngモードに移行します。8〜10 すべてのインタフェースでRIPngを動作させることを定義します。
ripng intefaceモードに移行します。11 ripng intefaceモードからripngモードに戻ります。 12 ripngモードからグローバルコンフィグモードに戻ります。
- [コンフィグレーションの表示]
- <本装置A>
line Tokyo gigabit_ethernet 0/0 ip 3ffe:501:811:ff32::1/64 ! line Department1 ethernet 1/0 ip 10.10.10.1/24 ! tunnel TokyoOsakaT 3ffe:501:811:ff32::1 remote 3ffe:501:811:ff56::2 ip destination_ip_address 172.16.130.20 ip 172.16.130.10/32 ! ripng yes interface Tokyo ripin noripout ! static 192.168.10.0/24 gateway 172.16.130.20
- <本装置B>
line Osaka gigabit_ethernet 0/0 ip 3ffe:501:811:ff56::2/64 ! line Department2 ethernet 1/0 ip 192.168.10.10/24 ! tunnel OsakaTokyoT 3ffe:501:811:ff56::2 remote 3ffe:501:811:ff32::1 ip destination_ip_address 172.16.130.10 ip 172.16.130.20/32 ! ripng yes interface Osaka ripin noripout ! static 10.10.10.0/24 gateway 172.16.130.10
- <本装置C>
line Nagoya1 gigabit_ethernet 0/0 ip 3ffe:501:811:ff32::2/64 ! line Nagoya2 gigabit_ethernet 0/1 ip 3ffe:501:811:ff56::1/64 ! ripng yes interface all ripin ripout
