9.3.6　OSPFプロトコル（ドメイン間経路の集約）

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

二つのOSPFドメインをドメイン境界ルータを使用し連結することにより，ドメイン間の通信を制御します。また，ドメイン間の経路を相互広告する際，経路を集約し広告します。

(2)　構成図と設定条件

［構成図］

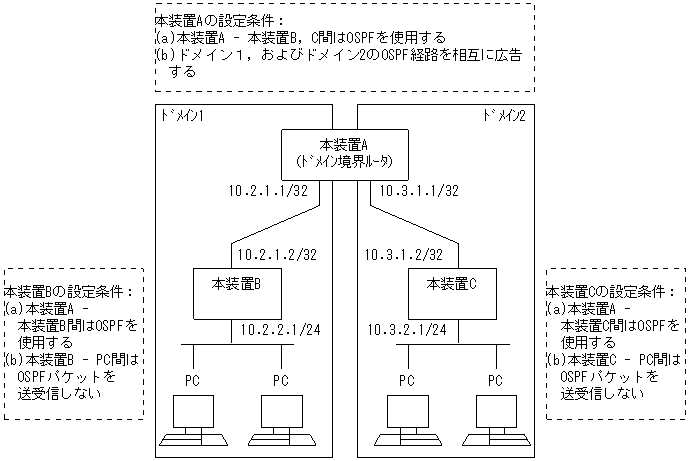

図9-14　構成図

［設定条件］

＜本装置Aの環境＞

本装置Aは二つのOSPFドメインに属します。

本装置A－本装置B／C間の経路制御はOSPFを使用します。

＜本装置B／Cの環境＞

本装置B／Cは，おのおのドメイン1，およびドメイン2に属します。

本装置A－本装置B／C間の経路制御はOSPFを使用します。

本装置B／C－PC間ではOSPFパケットを送受信しません。
（PC上でOSPFプロトコルが動作できないとします。PC上ではデフォルトルートを使用します）

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞

 1    (config)# routerid 10.1.1.1
 2    (config)# ospf domain 1 yes
      [ospf domain 1]
 3    (config)# backbone
      [ospf domain 1 backbone]
 4    (config)# interface 10.2.1.2
      [ospf domain 1 backbone interface 10.2.1.2]
 5    (config)# exit
      [ospf domain 1 backbone]
 6    (config)# exit
      [ospf domain 1]
 7    (config)# exit
 8    (config)# ospf domain 2 yes
      [ospf domain 2]
 9    (config)# backbone
      [ospf domain 2 backbone]
10    (config)# interface 10.3.1.2
      [ospf domain 2 backbone interface 10.3.1.2]
11    (config)# exit
      [ospf domain 2 backbone]
12    (config)# exit
      [ospf domain 2]
13    (config)# exit
14    (config)# aggregate 10.2.0.0/16
      [aggregate 10.2.0.0/16]
15    (config)# proto ospf
      [aggregate 10.2.0.0/16 proto ospf]
16    (config)# exit
      [aggregate 10.2.0.0/16]
17    (config)# exit
18    (config)# aggregate 10.3.0.0/16
      [aggregate 10.3.0.0/16]
19    (config)# proto ospf
      [aggregate 10.3.0.0/16 proto ospf]
20    (config)# exit
      [aggregate 10.3.0.0/16]
21    (config)# exit
22    (config)# export proto ospfase domain 1
      [export proto ospfase domain 1]
23    (config)# proto aggregate
      [export proto ospfase domain 1 proto aggregate]
24    (config)# 10.3.0.0/16
      [export proto ospfase domain 1 proto aggregate]
25    (config)# exit
      [export proto ospfase domain 1]
26    (config)# exit
27    (config)# export proto ospfase domain 2
      [export proto ospfase domain 2]
28    (config)# proto aggregate
      [export proto ospfase domain 2 proto aggregate]
29    (config)# 10.2.0.0/16
      [export proto ospfase domain 2 proto aggregate]
30    (config)# exit
      [export proto ospfase domain 2]
31    (config)# exit

表9-51　本装置Aのコンフィグレーション解説

解説番号	解説
1	自装置のルータIDを定義します。
2～13	各ドメインにおけるバックボーンエリアおよびエリア内のインタフェースを定義します。
14～21	各ドメインにおけるOSPF経路を集約します。
22～31	各ドメインに集約経路を相互広告することを定義します。

＜本装置B＞

 1    (config)# routerid 10.2.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.2.1.1
      [ospf backbone interface 10.2.1.1]
 5    (config)# exit
      [ospf backbone]
 6    (config)# interface 10.2.2.1
      [ospf backbone interface 10.2.2.1]
 7    (config)# passive
      [ospf backbone interface 10.2.2.1]
 8    (config)# exit
      [ospf backbone]
 9    (config)# exit
      [ospf]
10    (config)# exit

表9-52　本装置Bのコンフィグレーション解説

解説番号	解説
1	自装置のルータIDを定義します。
2～10	バックボーンエリアおよびエリア内のインタフェースを定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。

＜本装置C＞

 1    (config)# routerid 10.3.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.3.1.1
      [ospf backbone interface 10.3.1.1]
 5    (config)# exit
      [ospf backbone]
 6    (config)# interface 10.3.2.1
      [ospf backbone interface 10.3.2.1]
 7    (config)# passive
      [ospf backbone interface 10.3.2.1]
 8    (config)# exit
      [ospf backbone]
 9    (config)# exit
      [ospf]
10    (config)# exit

表9-53　本装置Cのコンフィグレーション解説

解説番号	解説
1～10	＜本装置B＞の解説番号1～10に同じ

［コンフィグレーションの表示］

＜本装置A＞

routerid 10.1.1.1
!
ospf domain 1 yes
  backbone
    interface 10.2.1.2
!
ospf domain 2 yes
  backbone
    interface 10.3.1.2
!
export proto ospfase domain 1
  proto aggregate
    10.3.0.0/16
!
export proto ospfase domain 2
  proto aggregate
    10.2.0.0/16
!
aggregate 10.2.0.0/16
  proto ospf
!
aggregate 10.3.0.0/16
  proto ospf

＜本装置B＞

routerid 10.2.1.1
!
ospf yes
  backbone
    interface 10.2.1.1
    interface 10.2.2.1
      passive

＜本装置C＞

routerid 10.3.1.1
!
ospf yes
  backbone
    interface 10.3.1.1
    interface 10.3.2.1
      passive
