9.3.5　OSPFプロトコル（ドメイン連結）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

二つのOSPFドメインをドメイン境界ルータを使用し連結することにより，ドメイン間の通信を制御します。

(2)　構成図と設定条件

［構成図］

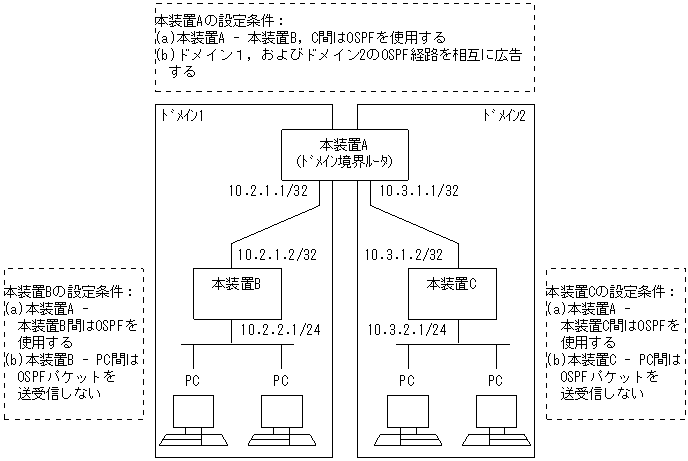

図9-13　構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
  1. 本装置Aは二つのOSPFドメインに属します。
  2. 本装置A−本装置B／C間の経路制御はOSPFを使用します。

＜本装置B／Cの環境＞
  1. 本装置B／Cは，おのおのドメイン1，およびドメイン2に属します。
  2. 本装置A−本装置B／C間の経路制御はOSPFを使用します。
  3. 本装置B／C−PC間ではOSPFパケットを送受信しません。
    （PC上でOSPFプロトコルが動作できないとします。PC上ではデフォルトルートを使用します）

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf domain 1 yes
      [ospf domain 1]
 3    (config)# backbone
      [ospf domain 1 backbone]
 4    (config)# interface 10.2.1.2
      [ospf domain 1 backbone interface 10.2.1.2]
 5    (config)# exit
      [ospf domain 1 backbone]
 6    (config)# exit
      [ospf domain 1]
 7    (config)# exit
 8    (config)# ospf domain 2 yes
      [ospf domain 2]
 9    (config)# backbone
      [ospf domain 2 backbone]
10    (config)# interface 10.3.1.2
      [ospf domain 2 backbone interface 10.3.1.2]
11    (config)# exit
      [ospf domain 2 backbone]
12    (config)# exit
      [ospf domain 2]
13    (config)# exit
14    (config)# export proto ospfase domain 1
      [export proto ospfase domain 1]
15    (config)# proto ospf domain 2
      [export proto ospfase domain 1 proto ospf domain 2]
16    (config)# exit
      [export proto ospfase domain 1]
17    (config)# exit
18    (config)# export proto ospfase domain 2
      [export proto ospfase domain 2]
19    (config)# proto ospf domain 1
      [export proto ospfase domain 2 proto ospf domain 1]
20    (config)# exit
      [export proto ospfase domain 2]
21    (config)# exit

表9-48　本装置Aのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 ドメイン1におけるバックボーンエリアおよびエリア内のインタフェースを定義します。
8〜13 ドメイン2におけるバックボーンエリアおよびエリア内のインタフェースを定義します。
14〜17 ドメイン1にドメイン2のOSPF経路を広告することを定義します。
18〜21 ドメイン2にドメイン1のOSPF経路を広告することを定義します。

＜本装置B＞
 1    (config)# routerid 10.2.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.2.1.1
      [ospf backbone interface 10.2.1.1]
 5    (config)# exit
      [ospf backbone]
 6    (config)# interface 10.2.2.1
      [ospf backbone interface 10.2.2.1]
 7    (config)# passive
      [ospf backbone interface 10.2.2.1]
 8    (config)# exit
      [ospf backbone]
 9    (config)# exit
      [ospf]
10    (config)# exit

表9-49　本装置Bのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜5 バックボーンエリアおよびエリア内のインタフェース10.2.1.1を定義します。
6〜10 バックボーンエリア内のインタフェース10.2.2.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。

＜本装置C＞
 1    (config)# routerid 10.3.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.3.1.1
      [ospf backbone interface 10.3.1.1]
 5    (config)# exit
      [ospf backbone]
 6    (config)# interface 10.3.2.1
      [ospf backbone interface 10.3.2.1]
 7    (config)# passive
      [ospf backbone interface 10.3.2.1]
 8    (config)# exit
      [ospf backbone]
 9    (config)# exit
      [ospf]
10    (config)# exit

表9-50　本装置Cのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜5 バックボーンエリアおよびエリア内のインタフェース10.3.1.1を定義します。
6〜10 バックボーンエリア内のインタフェース10.3.2.1を定義します。passive指定は当該インタフェースでOSPFパケットを送受信しないことを意味します。

［コンフィグレーションの表示］

＜本装置A＞
routerid 10.1.1.1
!
ospf domain 1 yes
  backbone
    interface 10.2.1.2
!
ospf domain 2 yes
  backbone
    interface 10.3.1.2
!
export proto ospfase domain 1
  proto ospf domain 2
!
export proto ospfase domain 2
  proto ospf domain 1

＜本装置B＞
routerid 10.2.1.1
!
ospf yes
  backbone
    interface 10.2.1.1
    interface 10.2.2.1
      passive

＜本装置C＞
routerid 10.3.1.1
!
ospf yes
  backbone
    interface 10.3.1.1
    interface 10.3.2.1
      passive
