9.3.7 OSPFプロトコル(ドメインの冗長連結)

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

各OSPFドメインに所属するAS外経路を相互に広告します。その際,タグを使用し,ルーティング・ループを防止します。

(2) 構成図と設定条件

[構成図]

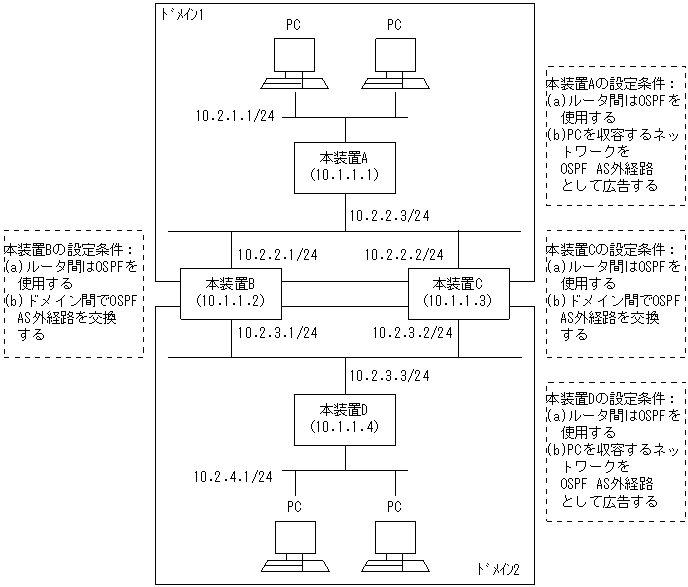

図9-15 構成図

[図データ]

[設定条件]

<本装置A/Dの環境>
  1. 本装置A/Dは各OSPFドメイン1/2に属します。
  2. 各ルータ間の経路制御はOSPFを使用します。
  3. PCを収容するネットワークをOSPF AS外経路として広告します。

<本装置B/Cの環境>
  1. 本装置B/CはOSPFドメイン1,および2に属します。
  2. 各ルータ間の経路制御はOSPFを使用します。
  3. 各ドメインのOSPF AS外経路を相互に広告します。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# routerid 10.1.1.1
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.2.2.3
      [ospf backbone interface 10.2.2.3]
 5    (config)# exit
      [ospf backbone]
 6    (config)# exit
      [ospf]
 7    (config)# exit
 8    (config)# export proto ospfase
      [export proto ospfase]
 9    (config)# proto direct
      [export proto ospfase proto direct]
10    (config)# 10.2.1.0/24
      [export proto ospfase proto direct]
11    (config)# exit
      [export proto ospfase]
12    (config)# exit

<本装置D>
 1    (config)# routerid 10.1.1.4
 2    (config)# ospf yes
      [ospf]
 3    (config)# backbone
      [ospf backbone]
 4    (config)# interface 10.2.3.3
      [ospf backbone interface 10.2.3.3]
 5    (config)# exit
      [ospf backbone]
 6    (config)# exit
      [ospf]
 7    (config)# exit
 8    (config)# export proto ospfase
      [export proto ospfase]
 9    (config)# proto direct
      [export proto ospfase proto direct]
10    (config)# 10.2.4.0/24
      [export proto ospfase proto direct]
11    (config)# exit
      [export proto ospfase]
12    (config)# exit

表9-54 本装置A/Dのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します。
2〜7 OSPFプロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。
8〜12 PCを収容するネットワークをOSPF AS外経路として広告します。

<本装置B>
 1    (config)# routerid 10.1.1.2
 2    (config)# ospf domain 1 yes
      [ospf domain 1]
 3    (config)# backbone
      [ospf domain 1 backbone]
 4    (config)# interface 10.2.2.1
      [ospf domain 1 backbone interface 10.2.2.1]
 5    (config)# exit
      [ospf domain 1 backbone]
 6    (config)# exit
      [ospf domain 1]
 7    (config)# exit
 8    (config)# ospf domain 2 yes
      [ospf domain 2]
 9    (config)# backbone
      [ospf domain 2 backbone]
10    (config)# interface 10.2.3.1
      [ospf domain 2 backbone interface 10.2.3.1]
11    (config)# exit
      [ospf domain 2 backbone]
12    (config)# exit
      [ospf domain 2]
13    (config)# exit
14    (config)# export proto ospfase domain 2 tag 1
      [export proto ospfase domain 2 tag 1]
15    (config)# proto ospfase tag 2 restrict
      [export proto ospfase domain 2 tag 1]
16    (config)# proto ospfase domain 1
      [export proto ospfase domain 2 tag 1 proto ospfase domain 1]
17    (config)# exit
      [export proto ospfase domain 2 tag 1]
18    (config)# exit
19    (config)# export proto ospfase domain 1 tag 2
      [export proto ospfase domain 1 tag 2]
20    (config)# proto ospfase  tag 1 restrict
      [export proto ospfase domain 1 tag 2]
21    (config)# proto ospfase domain 2
      [export proto ospfase domain 1 tag 2 proto ospfase domain 2]
22    (config)# exit
      [export proto ospfase domain 1 tag 2]
23    (config)# exit

<本装置C>
 1    (config)# routerid 10.1.1.3
 2    (config)# ospf domain 1 yes
      [ospf domain 1]
 3    (config)# backbone
      [ospf domain 1 backbone]
 4    (config)# interface 10.2.2.2
      [ospf domain 1 backbone interface 10.2.2.2]
 5    (config)# exit
      [ospf domain 1 backbone]
 6    (config)# exit
      [ospf domain 1]
 7    (config)# exit
 8    (config)# ospf domain 2 yes
      [ospf domain 2]
 9    (config)# backbone
      [ospf domain 2 backbone]
10    (config)# interface 10.2.3.2
      [ospf domain 2 backbone interface 10.2.3.2]
11    (config)# exit
      [ospf domain 2 backbone]
12    (config)# exit
      [ospf domain 2]
13    (config)# exit
14    (config)# export proto ospfase domain 2 tag 1
      [export proto ospfase domain 2 tag 1]
15    (config)# proto ospfase tag 2 restrict
      [export proto ospfase domain 2 tag 1]
16    (config)# proto ospfase domain 1
      [export proto ospfase domain 2 tag 1 proto ospfase domain 1]
17    (config)# exit
      [export proto ospfase domain 2 tag 1]
18    (config)# exit
19    (config)# export proto ospfase domain 1 tag 2
      [export proto ospfase domain 1 tag 2]
20    (config)# proto ospfase  tag 1 restrict
      [export proto ospfase domain 1 tag 2]
21    (config)# proto ospfase domain 2
      [export proto ospfase domain 1 tag 2 proto ospfase domain 2]
22    (config)# exit
      [export proto ospfase domain 1 tag 2]
23    (config)# exit

表9-55 本装置B/Cのコンフィグレーション解説

解説番号 解説
1 自装置のルータIDを定義します
2〜7 OSPFドメイン1でOSPFプロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。
8〜13 OSPFドメイン2でOSPFプロトコルを動作させるとともに,バックボーンエリアおよびエリア内のインタフェースを定義します。
14〜18 OSPFドメイン2にOSPFドメイン2から学習した経路を除くOSPFドメイン1のAS外経路を広告します。その際,広告元を示すタグ情報を広告経路に設定します。
19〜23 OSPFドメイン1にOSPFドメイン1から学習した経路を除くOSPFドメイン2のAS外経路を広告します。その際,広告元を示すタグ情報を広告経路に設定します。

[コンフィグレーションの表示]

<本装置A>
routerid 10.1.1.1
!
ospf yes
  backbone
    interface 10.2.2.3
!
export proto ospfase
  proto direct
    10.2.1.0/24

<本装置B>
routerid 10.1.1.2
!
ospf domain 1 yes
  backbone
    interface 10.2.2.1
!
ospf domain 2 yes
  backbone
    interface 10.2.3.1
!
export proto ospfase domain 1 tag 2
  proto ospfase tag 1 restrict
  proto ospfase domain 2
!
export proto ospfase domain 2 tag 1
  proto ospfase tag 2 restrict
  proto ospfase domain 1

<本装置C>
routerid 10.1.1.3
!
ospf domain 1 yes
  backbone
    interface 10.2.2.2
!
ospf domain 2 yes
  backbone
    interface 10.2.3.2
!
export proto ospfase domain 1 tag 2
  proto ospfase tag 1 restrict
  proto ospfase domain 2
!
export proto ospfase domain 2 tag 1
  proto ospfase tag 2 restrict
  proto ospfase domain 1

<本装置D>
routerid 10.1.1.4
!
ospf yes
  backbone
    interface 10.2.3.3
!
export proto ospfase
  proto direct
    10.2.4.0/24
