7.4.2　IPv6ネットワークのVLANへの設定

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

VLAN#100にMLD snoopingを設定する例を示します。本例では，サーバがIPv6マルチキャストデータを送信し，PCがデータを受信するものとします。

(2)　構成図と設定条件

［構成図］

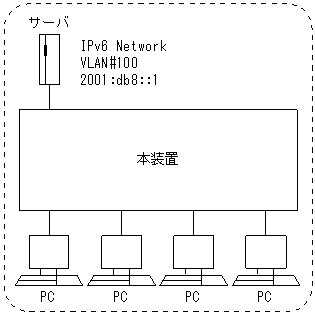

図7-23　構成図

[図データ]

［設定条件］

<本装置のVLAN#100>
  1. VLAN#100にはIPアドレス（例えば2001:db8::1）をあらかじめ設定しておきます。
  2. 本装置のVLAN#100にMLD snoopingを設定します。
  3. VLAN#100内にマルチキャストルータが存在しないので，本装置をクエリアとします。

(3)　コンフィグレーション例

［コマンドによる設定］

<本装置のVLAN#100>
 1    (config)# mld-snooping
      [mld-snooping]
 2    (config)# target-vlan 100
      [mld-snooping target-vlan 100]
 3    (config)# querier
      [mld-snooping target-vlan 100]
 4    (config)# exit

表7-46　本装置のコンフィグレーション解説

解説番号 解説
1 MLD snoopingの設定を開始します。
2 本装置のVLAN#100にMLD snoopingを設定します。
3 本装置のVLAN#100にクエリア機能を設定します。
4 VLAN#100のMLD snoopingの設定を終了します。

［コンフィグレーションの表示］

<本装置のVLAN#100>
mld-snooping yes
  target-vlan 100
    querier
