コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
VLAN#100にIGMP snoopingを設定する例を示します。本例では,サーバがIPv4マルチキャストデータを送信し,PCがデータを受信するものとします。
(2) 構成図と設定条件
- [構成図]

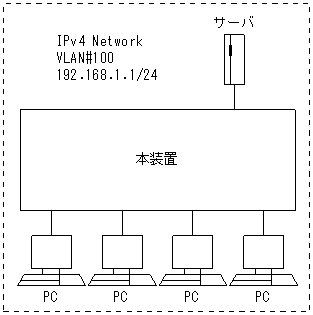

図7-22 構成図
- [設定条件]
- <本装置のVLAN#100>
- VLAN#100にはIPアドレス(例えば192.168.1.1/24)をあらかじめ設定しておきます。
- 本装置のVLAN#100にIGMP snoopingを設定します。
- VLAN#100内にマルチキャストルータが存在しないので,本装置をクエリアとします。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置のVLAN#100>
1 (config)# igmp-snooping [igmp-snooping] 2 (config)# target-vlan 100 [igmp-snooping target-vlan 100] 3 (config)# querier [igmp-snooping target-vlan 100] 4 (config)# exit表7-45 本装置のコンフィグレーション解説
解説番号 解説 1 IGMP snoopingの設定を開始します。 2 本装置のVLAN#100にIGMP snoopingを設定します。 3 本装置のVLAN#100にクエリア機能を設定します。 4 VLAN#100のIGMP snoopingの設定を終了します。
- [コンフィグレーションの表示]
- <本装置のVLAN#100>
igmp-snooping yes target-vlan 100 querier
