7.1.2　プロトコルVLAN

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

本装置にプロトコルVLANを設定する例を示します。IPv4を使用するネットワークとIPv6を使用するネットワークには別々のVLANを設定します。両方のプロトコルで使用できるサーバは，どちらのVLANにも所属します。

(2)　構成図と設定条件

［構成図］

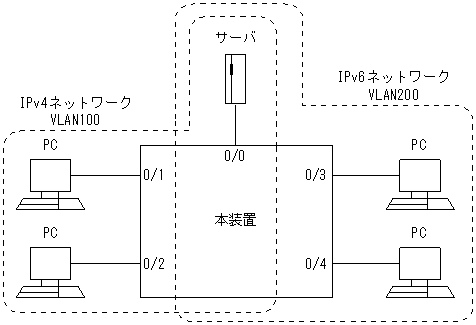

図7-2　構成図

[図データ]

［設定条件］
  1. 本装置にIPv4プロトコルに関するプロトコルVLANと，IPv6に関するプロトコルVLANを設定します。
  2. ポート0/0に接続されているサーバは，IPv4パケットとIPv6パケットの両方を送受信します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞
 1    (config)# vlan 100 protocol-based
      [vlan 100]
 2    (config)# protocol ipv4
      [vlan 100]
 3    (config)# untagged-port 0/0-2
      [vlan 100]
 4    (config)# exit
 5    (config)# vlan 200 protocol-based
      [vlan 200]
 6    (config)# protocol ipv6
      [vlan 200]
 7    (config)# untagged-port 0/0,3-4
      [vlan 200]
 8    (config)# exit

表7-3　本装置のコンフィグレーション解説

解説番号 解説
1 プロトコルVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 プロトコル名称ipv4を当該VLANに設定します。
3 ポート0/0-2をUntaggedポートに設定します。
4 vlanモードからグローバルコンフィグモードに戻ります。
5 プロトコルVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。
6 プロトコル名称ipv6を当該VLANに設定します。
7 ポート0/0,3-4をUntaggedポートに設定します。
8 vlanモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置＞
vlan 100 protocol-based
  protocol ipv4
  untagged-port 0/0-2
!
vlan 200 protocol-based
  protocol ipv6
  untagged-port 0/0,3-4
