7.1.1 ポートVLAN

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

本装置A,本装置BにポートVLANを設定し,装置間を802.1QTag-VLANで接続する設定例を示します。

(2) 構成図と設定条件

[構成図]

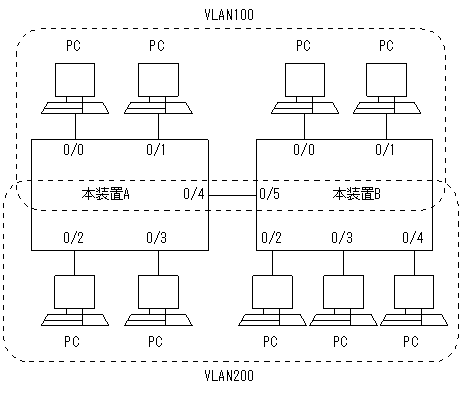

図7-1 構成図

[図データ]

[設定条件]
  1. 本装置Aと本装置BにポートVLANを設定します。
  2. 本装置Aと本装置Bを接続するポートに802.1Q Tag-VLANを設定します。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0-1
      [vlan 100]
 3    (config)# tagged-port 0/4
      [vlan 100]
 4    (config)# exit
 5    (config)# vlan 200
      [vlan 200]
 6    (config)# untagged-port 0/2-3
      [vlan 200]
 7    (config)# tagged-port 0/4
      [vlan 200]
 8    (config)# exit

表7-1 本装置Aのコンフィグレーション解説

解説番号 解説
1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 ポート0/0とポート0/1をUntaggedポートに設定します。
3 ポート0/4をTaggedポートに設定します。
4 vlanモードからグローバルコンフィグモードに戻ります。
5 ポートVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。
6 ポート0/2とポート0/3をUntaggedポートに設定します。
7 ポート0/4をTaggedポートに設定します。
8 vlanモードからグローバルコンフィグモードに戻ります。

<本装置B>
 1    (config)# vlan 100
      [vlan 100]
 2    (config)# untagged-port 0/0-1
      [vlan 100]
 3    (config)# tagged-port 0/5
      [vlan 100]
 4    (config)# exit
 5    (config)# vlan 200
      [vlan 200]
 6    (config)# untagged-port 0/2-4
      [vlan 200]
 7    (config)# tagged-port 0/5
      [vlan 200]
 8    (config)# exit

表7-2 本装置Bのコンフィグレーション解説

解説番号 解説
1 ポートVLANとしてVLAN ID 100を定義します。
vlanモードに移行します。
2 ポート0/0とポート0/1をUntaggedポートに設定します。
3 ポート0/5をTaggedポートに設定します。
4 vlanモードからグローバルコンフィグモードに戻ります。
5 ポートVLANとしてVLAN ID 200を定義します。
vlanモードに移行します。
6 ポート0/2,0/3,0/4をUntaggedポートに設定します。
7 ポート0/5をTaggedポートに設定します。
8 vlanモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]

<本装置A>
vlan 100
  untagged-port 0/0-1
  tagged-port 0/4
!
vlan 200
  untagged-port 0/2-3
  tagged-port 0/4

<本装置B>
vlan 100
  untagged-port 0/0-1
  tagged-port 0/5
!
vlan 200
  untagged-port 0/2-4
  tagged-port 0/5
