1.7.1 テールドロップ

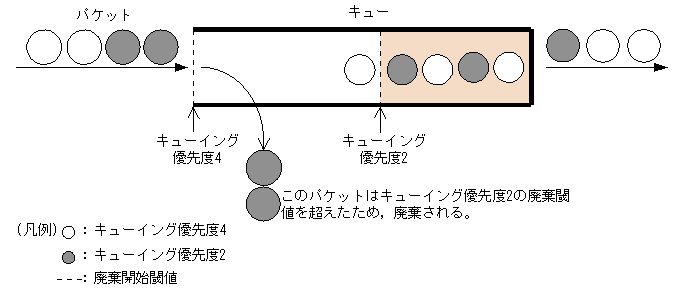

キュー長が廃棄閾値を超えると,パケットを廃棄する機能です。廃棄閾値はキューイング優先度ごとに変えることができます。テールドロップの概念を次の図に示します。

この図に示すとおり,キューイング優先度2の廃棄閾値を超えると,キューイング優先度2のパケットをすべて廃棄します。

図1-16 テールドロップの概念

[図データ]

次に,廃棄閾値のデフォルト値を示します。デフォルト値はNIF種別によって異なります。廃棄閾値は,キュー長に対するキューの溜まり具合を百分率で表します。

<この項の構成>
(1) AX7800Sの場合
(2) AX5400Sの場合

(1) AX7800Sの場合

表1-21 NIF種別と廃棄閾値との対応【AX7800S】

項番 NIF種別 キューイング優先度に対する廃棄閾値
1 2 3 4
1 NE10G-1ER
NE10G-1LW
NE10G-1EW
NE10G-1RX
NE10G-1RXA
NE1G-12TA
NE1G-12SA
NE1G-6GA
NP192-1S
NP192-1S4
NP48-4S
NEMX-12
S12-1G48T
S12-1G48S
S22-10G4RX
S33-10G4RX
40% 60% 85% 100%
2 NE1G-48T ディストリビューション送信キュー 40% 60% 85% 100%
送信キュー 75% 100%
3 NE1GSHP-4S
NE1GSHP-8S
ディストリビューション送信キュー 40% 60% 85% 100%
アグリゲートキュー 25/50/75% 100%

注 表中のヘッダ部の数字1〜4は,キューイング優先度を示します。


上記表における項番1のNIFは,1%単位に廃棄閾値をカスタマイズすることができます。項番2のNIFは,廃棄閾値が固定です。項番3のNIFは,3種類のモードから廃棄閾値を選択することができます。

また,項番2のNIFにおける送信キューのキューイング優先度の廃棄閾値は,2クラスだけサポートします。

1.6 優先度決定」で決定したキューイング優先度についてNIF種別ごとで使用するキューイング優先度のマッピングを次の表に示します。

表1-22 決定したキューイング優先度とNIF種別による対応キューイング優先度【AX7800S】

決定したキューイング優先度 対応するキューイング優先度
NIF種別
NE10G-1ER
NE10G-1LW
NE10G-1EW
NE10G-1RX
NE10G-1RXA
NE1G-12TA
NE1G-12SA
NE1G-6GA
NP192-1S
NP192-1S4
NP48-4S
MEMX-12
S12-1G48T
S12-1G48S
S22-10G4RX
S33-10G4RX
NE1G-48T NE1GSHP-4S
NE1GSHP-8S
ディストリビューション送信キュー 送信キュー ディストリビューション送信キュー アグリゲートキュー
1 1 1 1 1 1
2 2 2 2
3 3 3 2 3 2
4 4 4 4

(2) AX5400Sの場合

表1-23 NIF種別と廃棄閾値との対応【AX5400S】

項番 NIF種別 キューイング優先度に対する廃棄閾値
1 2 3 4
1 NF1G-6G
NFMX-34(32,33ポート)
40% 60% 85% 100%
2 NF100-48TA
NF1G-48T
NF1G-32S
NFMX-44
NFMX-34(0〜31ポート)
ディストリビューション送信キュー 40% 60% 85% 100%
送信キュー 75% 100%

注 表中のヘッダ部の数字1〜4は,キューイング優先度を示します。


上記表における項番1のNIFは,1%単位に廃棄閾値をカスタマイズすることができます。項番2のNIFは,廃棄閾値が固定です。

また,項番2のNIFにおける送信キューのキューイング優先度の廃棄閾値は,2クラスだけサポートします。

1.6 優先度決定」で設定したキューイング優先度についてNIF種別ごとで使用するキューイング優先度のマッピングを次の表に示します。

表1-24 決定したキューイング優先度とNIF種別による対応キューイング優先度【AX5400S】

決定したキューイング優先度 対応するキューイング優先度
NIF種別
NF1G-6G
NFMX-34
(32,33ポート)
NF100-48TA
NF1G-48T
NF1G-32S
NFMX-44
NFMX-34(0〜31ポート)
ディストリビューション送信キュー 送信キュー
1 1 1 1
2 2 2
3 3 3 2
4 4 4
