4.10　セットアップ端末および運用端末の接続

＜この節の構成＞

(1)　セットアップ端末および運用端末を本装置のCONSOLEポートに接続する場合

(2)　運用端末を本装置のCONSOLE（10BASE−T／100BASE−TX）ポートに接続する場合

(1)　セットアップ端末および運用端末を本装置のCONSOLEポートに接続する場合

セットアップ端末および運用端末を本装置のCONSOLEポートに接続する場合は，RS−232Cクロスケーブル（両端D−SUB9ピン（メス））を使用します。

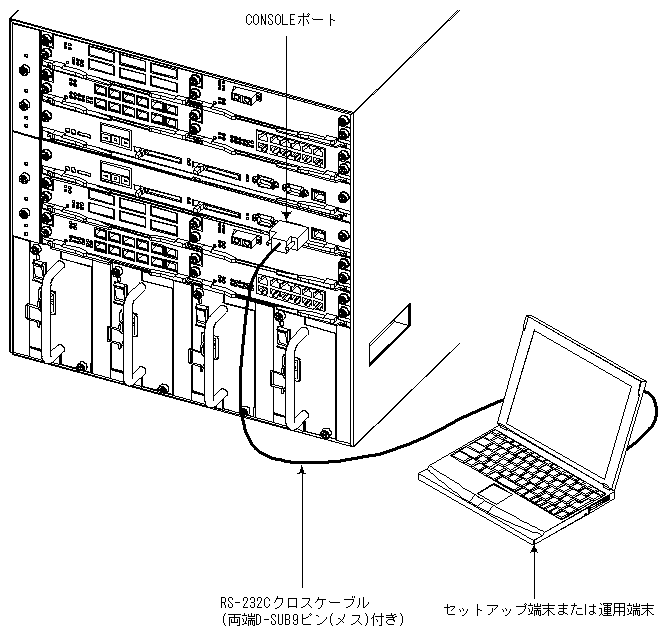

図4-80　セットアップ端末および運用端末接続図

【ステップ1】

装置側にRS−232Cクロスケーブルを接続し，ネジを締めてしっかり固定されていることを確認します。

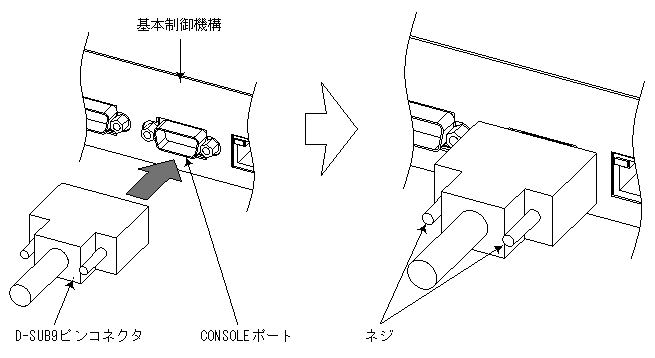

図4-81　RS−232Cクロスケーブルの接続

【ステップ2】

同様にセットアップ端末または運用端末のRS−232CポートにRS−232Cクロスケーブルを接続します。

(2)　運用端末を本装置のCONSOLE（10BASE−T／100BASE−TX）ポートに接続する場合

運用端末を本装置のCONSOLE（10BASE−T／100BASE−TX）ポートに接続する場合は，10BASE−T／100BASE−TXインタフェースケーブルを使用します。

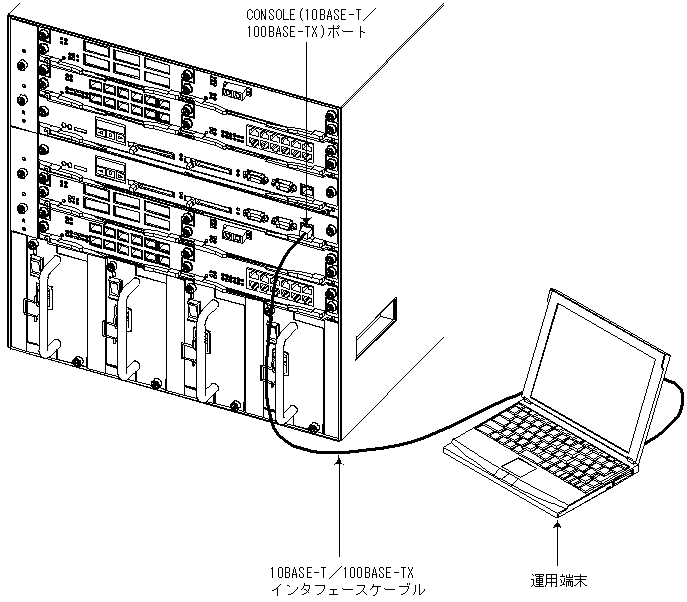

図4-82　運用端末接続図

【ステップ1】

装置側に10BASE−T／100BASE−TXインタフェースケーブル（RJ45コネクタ）を接続します。(カチッと音がするまでコネクタを挿入します。)

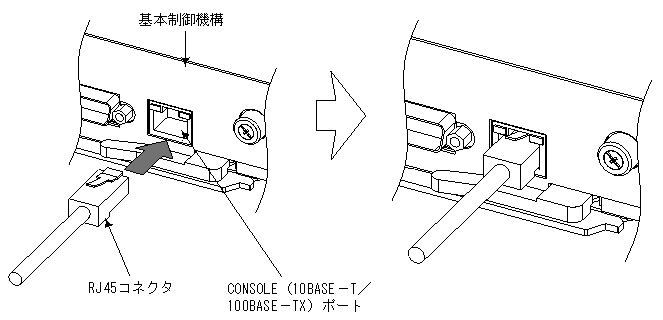

図4-83　10BASE−T／100BASE−TXインタフェースケーブルの接続

【ステップ2】

同様に，運用端末のイーサネットポートに10BASE−T／100BASE−TXインタフェースケーブル（RJ45コネクタ）を接続します。
