4.11　インタフェースケーブルの接続

＜この節の構成＞
(1)　光ファイバケーブル（LC2芯コネクタ）の接続
(2)　光ファイバケーブル（SC2芯コネクタ）の接続
(3)　UTPケーブル（RJ45コネクタ）の接続

(1)　光ファイバケーブル（LC2芯コネクタ）の接続

カチッと音がするまでコネクタを挿入します。

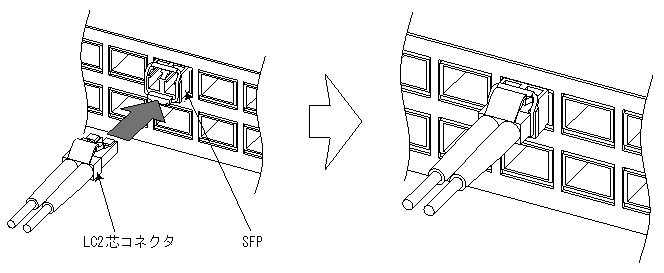

図4-84　光ファイバケーブル（LC2芯コネクタ）の接続

[図データ]

NOTE
上図はSFPに取り付ける場合の例です。XFPに取り付ける場合も同様の手順で行なってください。
NOTE
光コネクタの清掃については，「付録A　光コネクタの清掃」を参照してください。
NOTE
取り外す場合はつめを押さえながら引き抜きます。

(2)　光ファイバケーブル（SC2芯コネクタ）の接続

カチッと音がするまでコネクタを挿入します。

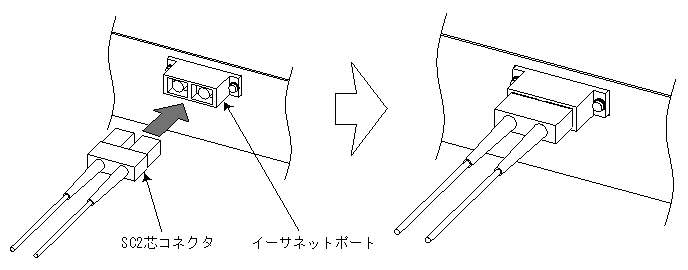

図4-85　光ファイバケーブル（SC2芯コネクタ）の接続

[図データ]

NOTE
上図はネットワークインタフェース機構のイーサネットポートに取り付ける場合の例です。GBICに取り付ける場合も同様の手順で行なってください。
NOTE
光コネクタの清掃については，「付録A　光コネクタの清掃」を参照してください。
NOTE
取り外す場合はコネクタ部を持ってそのまま引き抜きます。

(3)　UTPケーブル（RJ45コネクタ）の接続

カチッと音がするまでコネクタを挿入します。

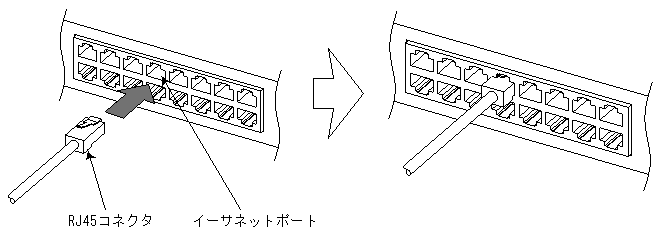

図4-86　UTPケーブル（RJ45コネクタ）の接続

[図データ]

NOTE
取り外す場合はつめを押さえながら引き抜きます。
