4.9.2 モジュールBタイプの取り付けと取り外し

<この項の構成>
(1) 取り付け方
(2) 取り外し方

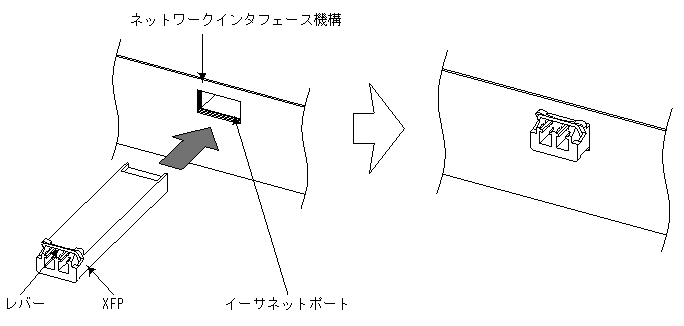

(1) 取り付け方

レバーを上方向に起こしたまま,カチッと音がするまで挿入します。

図4-78 モジュールBタイプの取り付け

[図データ]

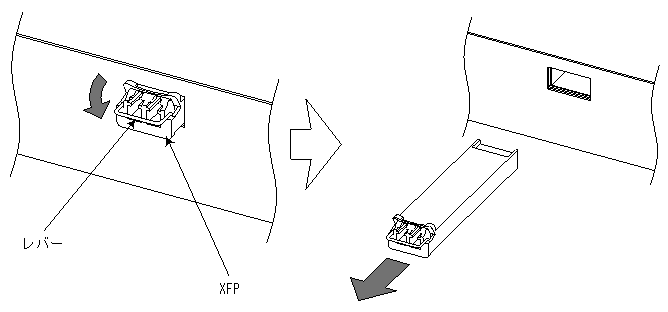

(2) 取り外し方

レバーを水平に下ろし,レバーを持って手前に引き抜きます。

図4-79 モジュールBタイプの取り外し

[図データ]
