4.5.7 AX7808R−DC,AX7816R−DCの電源ケーブルの取り付けと取り外し

AX7808R−DC,AX7816R−DCの電源ケーブルの取り付けと取り外し方法は共通となっています。

<この項の構成>
(1) ケーブルの取り付け
(2) ケーブルの取り外し

(1) ケーブルの取り付け


!警告
電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合,火災・感電の原因となります。


!警告
DC電源ケーブルの取り付け,取り外しは,教育を受けた技術者または保守員が行なってください。DC電源ケーブルでは端子盤への接続を行ないます。そのため,DC電源ケーブルの取り扱いを誤ると,火災・感電の原因となります。


!警告
DC電源ケーブルの取り付け,取り外しを行なう場合は,作業を行なう前に電源設備側のブレーカがOFFになっていることを確認してください。電源設備のブレーカをONにしたまま作業を行なうと,感電の原因となります。


NOTE
弊社が指定する仕様の電源ケーブルについては,「2.4.5 AX7808R−DC,AX7816R−DCの電源設備」を参照してください。

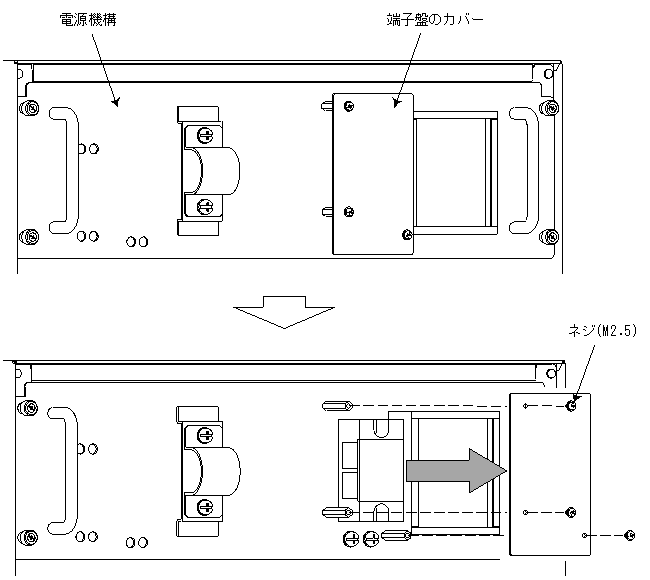

【ステップ1】
端子盤のカバーを取り外します。

図4-54 端子盤のカバーの取り外し

[図データ]

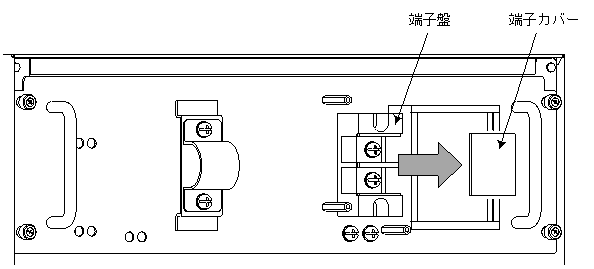

【ステップ2】
端子盤から端子カバーを取り外します。

図4-55 端子カバーの取り外し

[図データ]

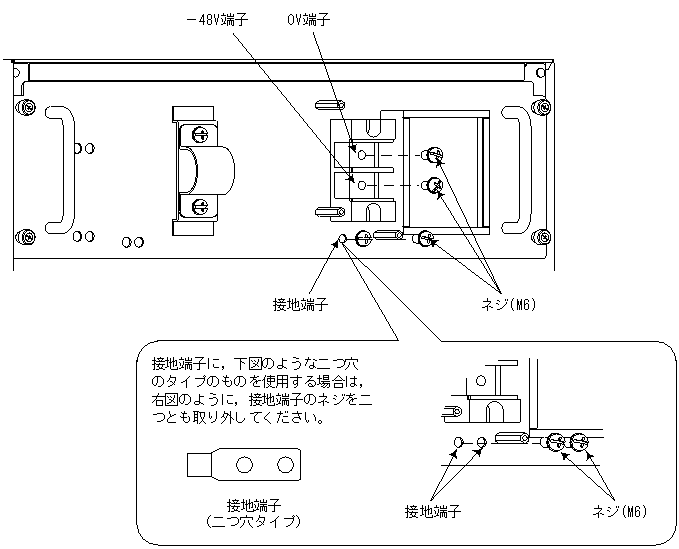

【ステップ3】
0V端子,−48V端子,接地端子のネジを取り外します。

図4-56 ネジの取り外し

[図データ]

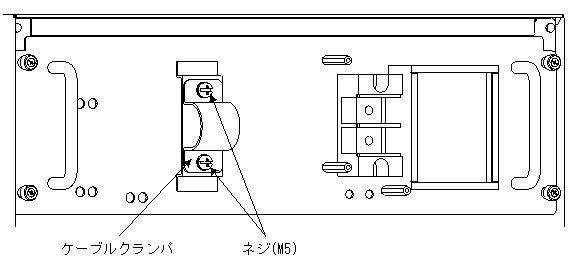

【ステップ4】
ケーブルクランパのネジをゆるめます。

図4-57 ケーブルクランパの解放

[図データ]

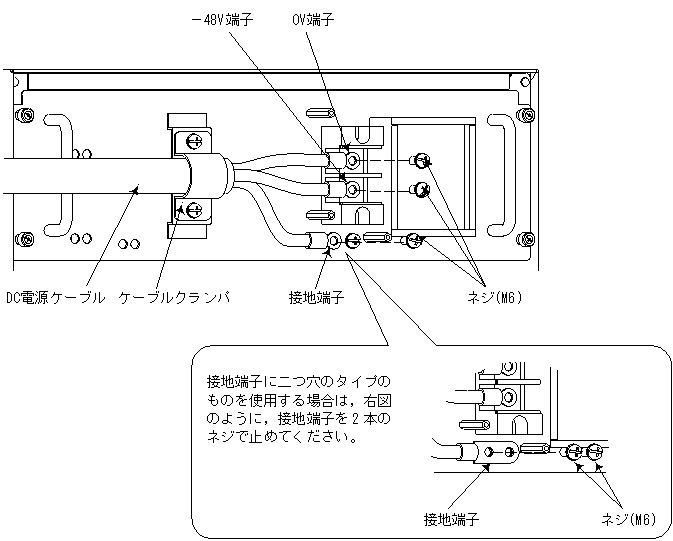

【ステップ5】
DC電源ケーブルをケーブルクランパに通し,接地端子,0V端子,−48V端子の順にネジで止めます。

図4-58 端子の固定

[図データ]


!警告
DC電源に接続する場合には,必ず接地端子を接続してください。接地を取らずに使用すると,感電の原因となるとともに,電気的雑音により,障害発生の原因となります。

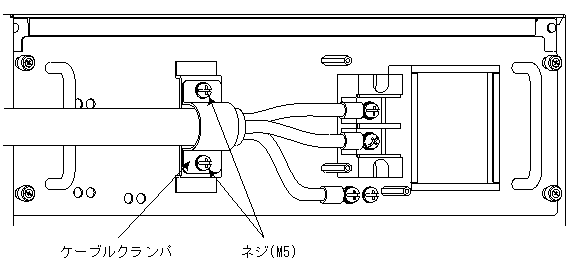

【ステップ6】
DC電源ケーブルをケーブルクランパで固定します。(ケーブルクランパのネジを締めます。)

図4-59 DC電源ケーブルの固定

[図データ]

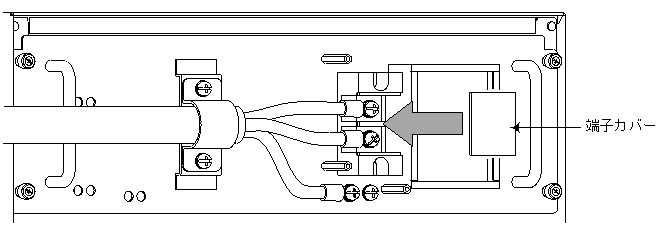

【ステップ7】
端子カバーを取り付けます。

図4-60 端子カバーの取り付け

[図データ]

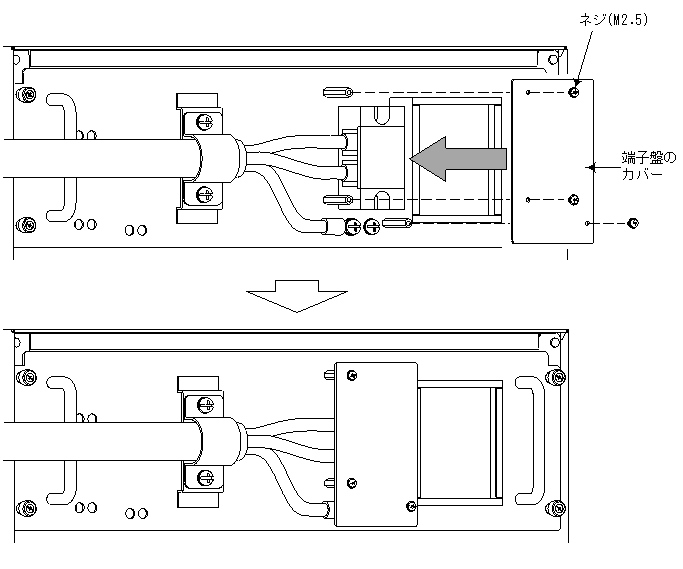

【ステップ8】
端子盤のカバーを取り付けます。

図4-61 端子盤のカバーの取り付け

[図データ]


!警告
DC電源ケーブルを取り付けた後は,必ず端子盤のカバーを取り付けてください。端子盤のカバーを取り外したまま使用すると,感電の原因となります。

(2) ケーブルの取り外し

ケーブルを取り外す時には,「(1) ケーブルの取り付け」と逆の手順で行なってください。


!警告
DC電源ケーブルの取り付け,取り外しは,教育を受けた技術者または保守員が行なってください。DC電源ケーブルでは端子盤への接続を行ないます。そのため,DC電源ケーブルの取り扱いを誤ると,火災・感電の原因となります。


!警告
DC電源ケーブルの取り付け,取り外しを行なう場合は,作業を行なう前に電源設備側のブレーカがOFFになっていることを確認してください。電源設備のブレーカをONにしたまま作業を行なうと,感電の原因となります。
