4.6 メモリカードの取り付けと取り外し

メモリカードは基本制御機構のメモリカードスロットに取り付けて使用します。

<この節の構成>
(1) 取り付け方
(2) 取り外し方

(1) 取り付け方

【ステップ1】

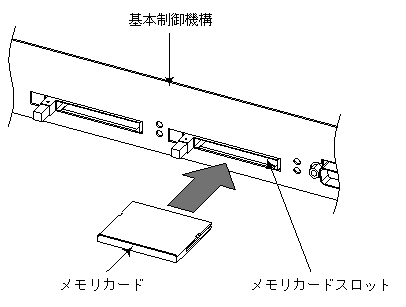

メモリカードをメモリカードスロットに挿入します。

図4-62 メモリカードの取り付け

[図データ]


NOTE
メモリカードには表面と裏面があります。「記憶カード機構AX−F6244...」と表示のあるラベルを貼ってある面を上にして取り付けてください。

【ステップ2】

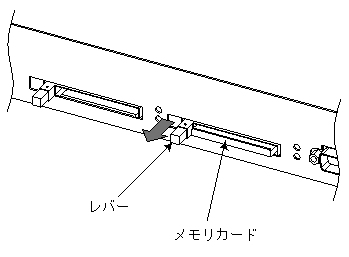

レバーが手前に出ます。

図4-63 メモリカード挿入後

[図データ]

【ステップ3】

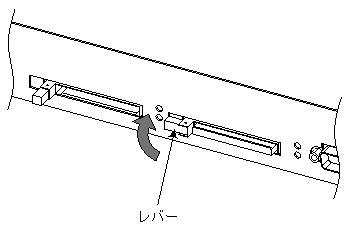

矢印の方向にレバーを折り曲げてロックします。

図4-64 メモリカードのロック

[図データ]

(2) 取り外し方

【ステップ1】

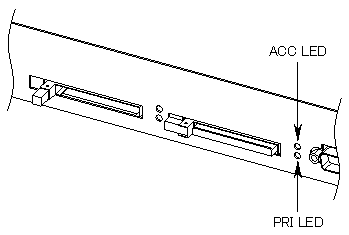

ACC LEDおよびPRI LEDが消灯していることを確認します。

図4-65 ACC LEDの確認

[図データ]


注意
ACC LED点灯中は,メモリカードにアクセス中です。アクセス中は,メモリカードを取り外したり,電源を切断したりしないでください。メモリカードを破損するおそれがあります。
また,一部のコマンドは,コマンド入力後メモリカードのアクセスが終了するまでにしばらく時間がかかります。アクセスが終了したのを確認の上,メモリカードの取り外しや電源の切断を行なってください。


NOTE
装置の電源を入れたままで取り外すことができるのは,PRI LEDが消灯しているスロットのメモリカードです。PRI LEDが点灯しているスロットのメモリカードは取り外さないでください。取り外すと,基本制御機構が再起動します。

【ステップ2】

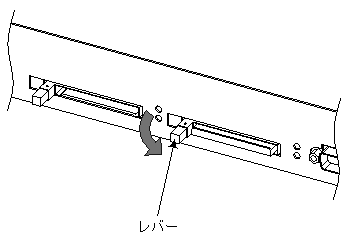

矢印の方向にレバーを起こしてロックを外します。

図4-66 メモリカードのロックの外し方

[図データ]

【ステップ3】

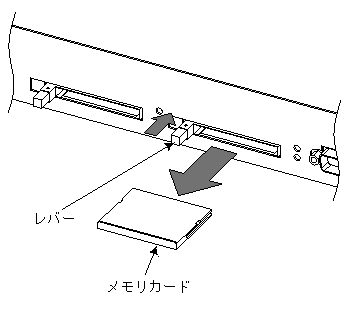

レバーを矢印の方向へ押してメモリカードを取り出します。

図4-67 メモリカードの取り出し

[図データ]
