4.5.6　AX7804R−DCの電源ケーブルの取り付けと取り外し（電源機構POW−HSDCE2を搭載している場合）

＜この項の構成＞

(1)　ケーブルの取り付け

(2)　ケーブルの取り外し

(1)　ケーブルの取り付け

---

電源ケーブルは弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合，火災・感電の原因となります。

---

---

DC電源ケーブルの取り付け，取り外しは，教育を受けた技術者または保守員が行なってください。DC電源ケーブルでは端子盤への接続を行ないます。そのため，DC電源ケーブルの取り扱いを誤ると，火災・感電の原因となります。

---

---

DC電源ケーブルの取り付け，取り外しを行なう場合は，作業を行なう前に電源設備側のブレーカがOFFになっていることを確認してください。電源設備のブレーカをONにしたまま作業を行なうと，感電の原因となります。

---

---

弊社が指定する仕様の電源ケーブルについては，「2.4.4　AX7804R−DCの電源設備」を参照してください。

---

【ステップ1】

端子盤のカバーを取り外します。

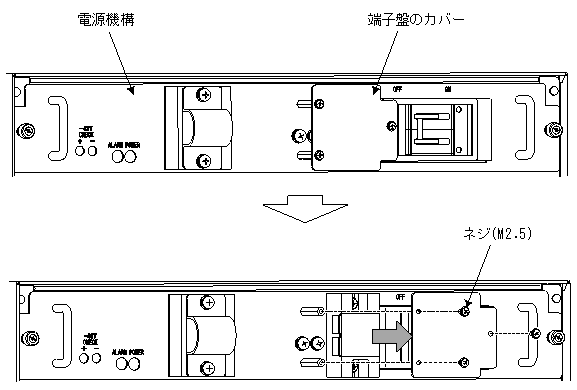

図4-45　端子盤のカバーの取り外し

【ステップ2】

端子盤から端子カバーを取り外します。

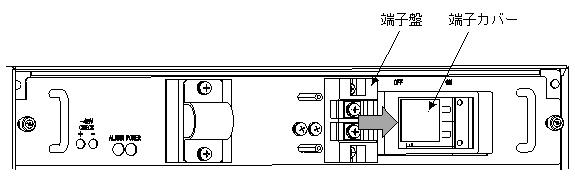

図4-46　端子カバーの取り外し

【ステップ3】

0V端子，−48V端子，接地端子のネジを取り外します。

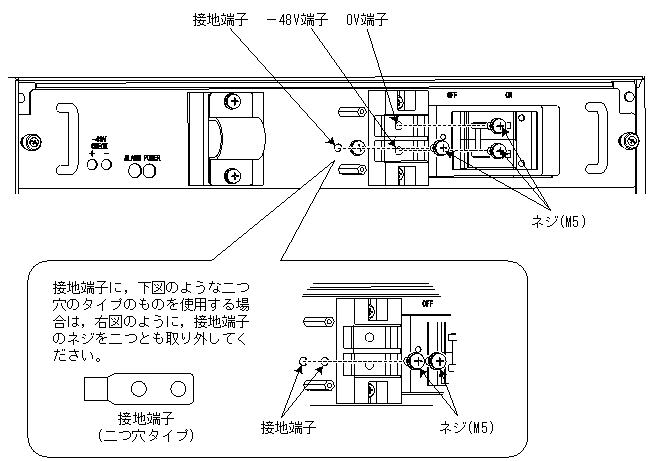

図4-47　ネジの取り外し

【ステップ4】

ケーブルクランパのネジをゆるめます。

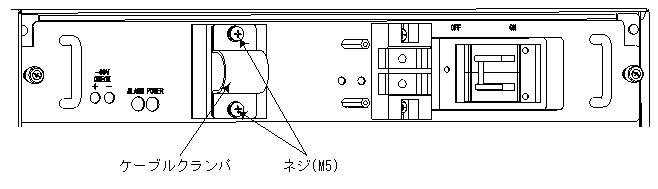

図4-48　ケーブルクランパの解放

【ステップ5】

DC電源ケーブルをケーブルクランパに通し，接地端子をネジで止めます。

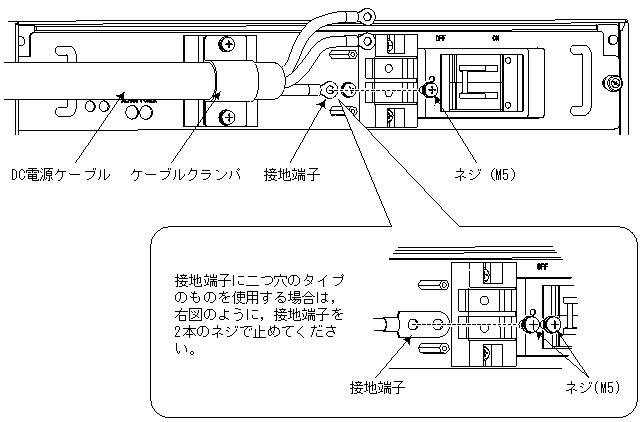

図4-49　接地端子の固定

---

DC電源に接続する場合には，必ず接地端子を接続してください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

---

【ステップ6】

0V端子，−48V端子の順にネジで止めます。

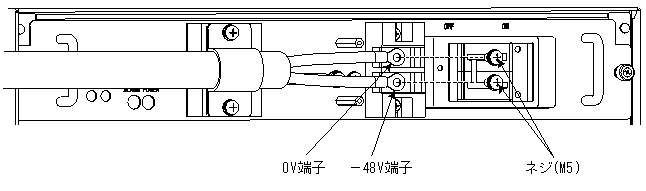

図4-50　0V端子，−48V端子の固定

【ステップ7】

DC電源ケーブルをケーブルクランパで固定します。（ケーブルクランパのネジを締めます。）

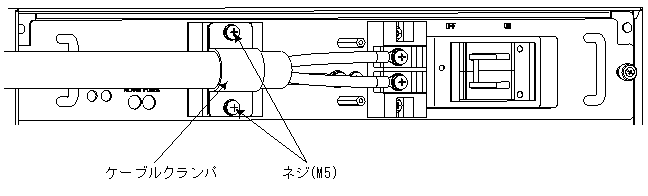

図4-51　DC電源ケーブルの固定

【ステップ8】

端子カバーを取り付けます。

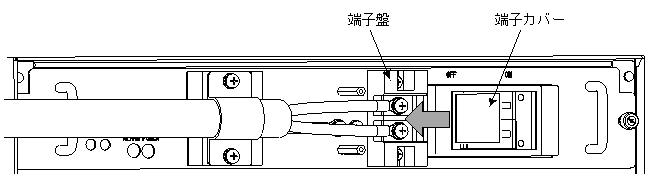

図4-52　端子カバーの取り付け

【ステップ9】

端子盤のカバーを取り付けます。

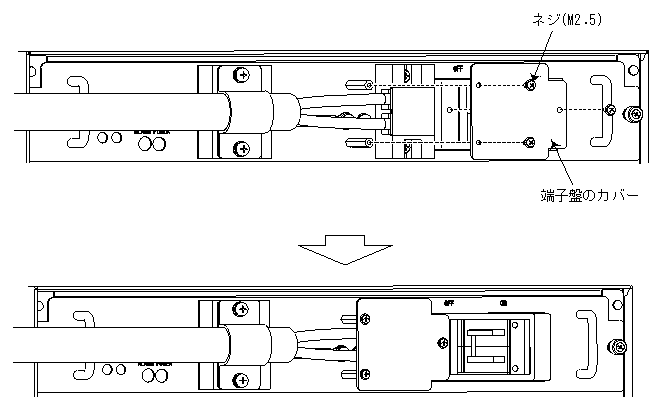

図4-53　端子盤のカバーの取り付け

---

DC電源ケーブルを取り付けた後は，必ず端子盤のカバーを取り付けてください。端子盤のカバーを取り外したまま使用すると，感電の原因となります。

---

(2)　ケーブルの取り外し

ケーブルを取り外す時には，「(1)　ケーブルの取り付け」と逆の手順で行なってください。

---

DC電源ケーブルの取り付け，取り外しは，教育を受けた技術者または保守員が行なってください。DC電源ケーブルでは端子盤への接続を行ないます。そのため，DC電源ケーブルの取り扱いを誤ると，火災・感電の原因となります。

---

---

DC電源ケーブルの取り付け，取り外しを行なう場合は，作業を行なう前に電源設備側のブレーカがOFFになっていることを確認してください。電源設備のブレーカをONにしたまま作業を行なうと，感電の原因となります。

---
