14.3.4　VPNサイト間経路配信（VPN管理装置接続）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

二つのルータ間で構築されたVPN網を他ルータに接続されたNMS（VPN管理装置）により監視します。

(2)　構成図と設定条件

［構成図］

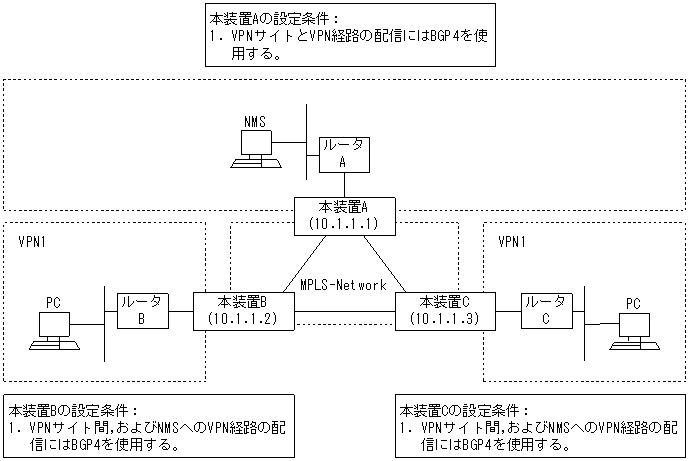

図14-8　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. 二つのルータ間で構築されたVPN網を他ルータに接続されたNMS（VPN管理装置）により監視します。

＜本装置Aの環境＞
  1. 本装置Aに収容されるNMSは，本装置Bおよび本装置Cに収容されるVPNサイトBおよびCと監視用経路を交換します。
  2. VPNサイトとの監視用VPN経路の配信にはBGP4を使用します。

＜本装置Bおよび本装置Cの環境＞
  1. 本装置Bおよび本装置Cに収容されるVPNサイトBおよびCとの間でVPN経路を交換し，NMSと監視用経路を交換します。
  2. VPNサイト間のVPN経路の配信，およびNMSへの監視用VPN経路の配信にはBGP4を使用します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
      (config)# autonomoussystem 100
      (config)# routerid 10.1.1.1
      (config)# local-address 10.1.1.1
      (config)# bgp routingpeeras 100 lcladdr 10.1.1.1
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.2
      [bgp routingpeeras 100 peer 10.1.1.2]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.3
      [bgp routingpeeras 100 peer 10.1.1.3]
      (config)# top
      (config)# bgp keep-none-vpn
      [bgp]
      (config)# routingpeeras 100 peer 10.1.1.2 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.2]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.3 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.3]
      (config)# top
      (config)# vpnmap vpn 1 rd 11
      [vpnmap vpn 1]
 1    (config)# import-target 900
      [vpnmap vpn 1]
 2    (config)# export-target 900

表14-19　本装置Aのコンフィグレーション解説

解説番号 解説
1，2 VPN監視用経路（ルートターゲット900）だけの交換を行うよう定義します。

＜本装置B＞
      (config)# autonomoussystem 100
      (config)# routerid 10.1.1.2
      (config)# local-address 10.1.1.2
      (config)# bgp routingpeeras 100 lcladdr 10.1.1.2
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.1
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.3
      [bgp routingpeeras 100 peer 10.1.1.3]
      (config)# top
      (config)# bgp keep-none-vpn
      [bgp]
      (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.3 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.3]
      (config)# top
      (config)# vpnmap vpn 1 rd 21
      [vpnmap vpn 1]
      (config)# import-target 100
      [vpnmap vpn 1]
      (config)# export-target 100
      [vpnmap vpn 1]
 1    (config)# import-target 900
      [vpnmap vpn 1]
      (config)# top
 2    (config)# route-filter name NMS-OUT seq 100 match proto all vpn 1
      [route-filter name NMS-OUT]
 3    (config)# seq 100 match network 172.16.10.1/32
      [route-filter name NMS-OUT]
 4    (config)# seq 100 set route-target 900
      [route-filter name NMS-OUT]
 5    (config)# export proto bgp as 100 route-filter NMS-OUT

＜本装置C＞
      (config)# autonomoussystem 100
      (config)# routerid 10.1.1.3
      (config)# local-address 10.1.1.3
      (config)# bgp routingpeeras 100 lcladdr 10.1.1.3
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.1
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.2
      [bgp routingpeeras 100 peer 10.1.1.2]
      (config)# top
      (config)# bgp keep-none-vpn
      [bgp]
      (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.2 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.2]
      (config)# top
      (config)# vpnmap vpn 1 rd 31
      [vpnmap vpn 1]
      (config)# import-target 100
      [vpnmap vpn 1]
      (config)# export-target 100
      [vpnmap vpn 1]
 1    (config)# import-target 900
      [vpnmap vpn 1]
      (config)# top
 2    (config)# route-filter name NMS-OUT seq 100 match proto all vpn 1
      [route-filter name NMS-OUT]
 3    (config)# seq 100 match network 172.16.10.2/32
      [route-filter name NMS-OUT]
 4    (config)# seq 100 set route-target 900
      [route-filter name NMS-OUT]
 5    (config)# export proto bgp as 100 route-filter NMS-OUT

表14-20　本装置Bおよび本装置Cのコンフィグレーション解説

解説番号 解説
1 本装置AからのVPN監視用経路（ルートターゲット：900）を受け入れるよう定義します。
2〜5 VPN監視用経路にルートターゲット：900を追加し広告するよう定義します。

［コンフィグレーションの表示］

＜本装置A＞
vpnmap vpn 1
  rd 11
  import-target 900
  export-target 900
!
bgp yes
  keep-none-vpn
  routingpeeras 100
    lcladdr 10.1.1.1
    peer 10.1.1.2
      ipv4-vpn
      refresh
    peer 10.1.1.3
      ipv4-vpn
      refresh

＜本装置B＞
vpnmap vpn 1
  rd 21
  import-target 100
  import-target 900
  export-target 100
!
bgp yes
  keep-none-vpn
  routingpeeras 100
    lcladdr 10.1.1.2
    peer 10.1.1.1
      ipv4-vpn
      refresh
    peer 10.1.1.3
      ipv4-vpn
      refresh
!
route-filter name NMS-OUT
  seq 100 match proto all vpn 1
  seq 100 match network 172.16.10.1/32
  seq 100 set route-target 900
!
export proto bgp as 100 route-filter NMS-OUT

＜本装置C＞
vpnmap vpn 1
  rd 31
  import-target 100
  import-target 900
  export-target 100
!
bgp yes
  keep-none-vpn
  routingpeeras 100
    lcladdr 10.1.1.3
    peer 10.1.1.1
      ipv4-vpn
      refresh
    peer 10.1.1.2
      ipv4-vpn
      refresh
!
route-filter name NMS-OUT
  seq 100 match proto all vpn 1
  seq 100 match network 172.16.10.2/32
  seq 100 set route-target 900
!
export proto bgp as 100 route-filter NMS-OUT
