14.3.3　VPNサイト間経路配信（複数VPN所属）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

三つのルータ間で二つのVPN網を構築します。本装置Aに収容されるVPNサイトAは二つのVPNに所属します。

(2)　構成図と設定条件

［構成図］

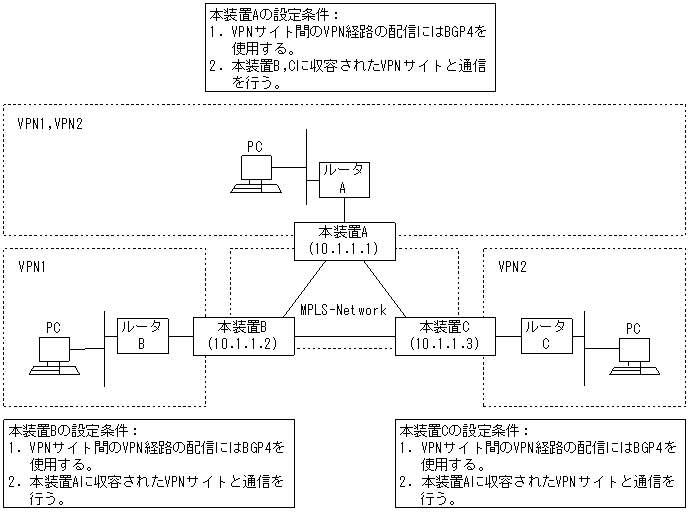

図14-7　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. 三つのルータ間で二つのVPN網を構築します。本装置Aに収容されるVPNサイトAは二つのVPNに所属します。

＜本装置Aの環境＞
  1. 本装置Aに収容されるVPNサイトAは，本装置Bおよび本装置Cに収容されるVPNサイトBおよびCとVPNを構築します。
  2. VPNサイト間のVPN経路の配信にはBGP4を使用します。

＜本装置Bおよび本装置Cの環境＞
  1. 本装置Bおよび本装置Cに収容されるVPNサイトBとCは本装置Aに収容されるVPNサイトAとVPNを構築します。
  2. VPNサイト間のVPN経路の配信にはBGP4を使用します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
      (config)# autonomoussystem 100
      (config)# routerid 10.1.1.1
      (config)# local-address 10.1.1.1
      (config)# bgp routingpeeras 100 lcladdr 10.1.1.1
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.2
      [bgp routingpeeras 100 peer 10.1.1.2]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.3
      [bgp routingpeeras 100 peer 10.1.1.3]
 1    (config)# bgp keep-none-vpn
      [bgp]
 2    (config)# routingpeeras 100 peer 10.1.1.2 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.2]
      (config)# exit
      [bgp routingpeeras 100]
 3    (config)# peer 10.1.1.3 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.3]
      (config)# top
 4    (config)# vpnmap vpn 1 rd 11
      [vpnmap vpn 1]
 5    (config)# import-target 100
      [vpnmap vpn 1]
 6    (config)# export-target 100
      [vpnmap vpn 1]
 7    (config)# import-target 200
      [vpnmap vpn 1]
 8    (config)# export-target 200

表14-16　本装置Aのコンフィグレーション解説

解説番号 解説
1 自装置に収容されないVPN経路を保持しないよう定義します。
2，3 サイト間BGP4ピアでVPN経路，およびリフレッシュ機能を使用することを定義します。
4 VPNサイトのVPN経路に経路識別子を設定するように定義します。
5，6 VPN100に所属するサイト間でVPN経路の交換を行うよう定義します。
7，8 VPN200に所属するサイト間でVPN経路の交換を行うよう定義します。

＜本装置B＞
      (config)# autonomoussystem 100
      (config)# routerid 10.1.1.2
      (config)# local-address 10.1.1.2
      (config)# bgp routingpeeras 100 lcladdr 10.1.1.2
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.1
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.3
      [bgp routingpeeras 100 peer 10.1.1.3]
      (config)# top
 1    (config)# bgp keep-none-vpn
      [bgp]
 2    (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# exit
      [bgp routingpeeras 100]
 3    (config)# peer 10.1.1.3 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.3]
      (config)# top
 4    (config)# vpnmap vpn 1 rd 21
      [vpnmap vpn 1]
 5    (config)# import-target 100
      [vpnmap vpn 1]
 6    (config)# export-target 100

表14-17　本装置Bのコンフィグレーション解説

解説番号 解説
1〜4 ＜本装置A＞の解説番号1〜4に同じ
5，6 VPN100に所属するサイト間でVPN経路の交換を行うよう定義します。

＜本装置C＞
      (config)# autonomoussystem 100
      (config)# routerid 10.1.1.3
      (config)# local-address 10.1.1.3
      (config)# bgp routingpeeras 100 lcladdr 10.1.1.3
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.1
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# exit
      [bgp routingpeeras 100]
      (config)# peer 10.1.1.2
      [bgp routingpeeras 100 peer 10.1.1.2]
      (config)# top
 1    (config)# bgp keep-none-vpn
      [bgp]
 2    (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.1]
      (config)# exit
      [bgp routingpeeras 100]
 3    (config)# peer 10.1.1.2 ipv4-vpn refresh
      [bgp routingpeeras 100 peer 10.1.1.2]
      (config)# top
 4    (config)# vpnmap vpn 1 rd 31
      [vpnmap vpn 1]
 5    (config)# import-target 200
      [vpnmap vpn 1]
 6    (config)# export-target 200

表14-18　本装置Cのコンフィグレーション解説

解説番号 解説
1〜4 ＜本装置A＞の解説番号1〜4に同じ
5，6 VPN200に所属するサイト間でVPN経路の交換を行うよう定義します。

［コンフィグレーションの表示］

＜本装置A＞
vpnmap vpn 1
  rd 11
  import-target 100
  import-target 200
  export-target 100
  export-target 200
!
bgp yes
  keep-none-vpn
  routingpeeras 100
    lcladdr 10.1.1.1
    peer 10.1.1.2
      ipv4-vpn
      refresh
    peer 10.1.1.3
      ipv4-vpn
      refresh

＜本装置B＞
vpnmap vpn 1
  rd 21
  import-target 100
  export-target 100
!
bgp yes
  keep-none-vpn
  routingpeeras 100
    lcladdr 10.1.1.2
    peer 10.1.1.1
      ipv4-vpn
      refresh
    peer 10.1.1.3
      ipv4-vpn
      refresh

＜本装置C＞
vpnmap vpn 1
  rd 31
  import-target 200
  export-target 200
!
bgp yes
  keep-none-vpn
  routingpeeras 100
    lcladdr 10.1.1.3
    peer 10.1.1.1
      ipv4-vpn
      refresh
    peer 10.1.1.2
      ipv4-vpn
      refresh
