コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
同一ルータ内の異なるVPNに所属するVPNサイト間と二つのルータ間のVPNサイト間でエクストラネットを構築します。本装置Aに収容されるVPNサイトA1とA2との間,本装置Aに収容されるA1と本装置Bに収容されるB1との間,および本装置Aに収容されるA2と本装置Bに収容されるB2との間で互いのVPN経路を交換します。
(2) 構成図と設定条件
- [構成図]

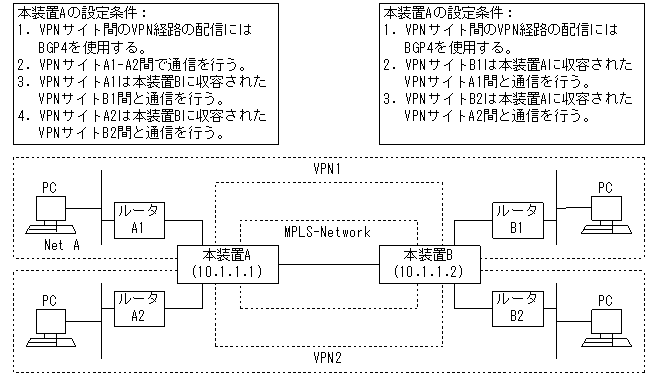

図14-9 構成図
- [設定条件]
- <ネットワークの環境>
- 二つのルータ間で二つのVPN網を構築します。本装置Aに収容されるVPNサイトA1とB1は異なるVPNに所属します。
- <本装置Aの環境>
- VPNサイトA1は本装置Bに収容されるVPNサイトB1とVPNを構築します。
- VPNサイトA2は本装置Bに収容されるVPNサイトB2とVPNを構築します。
- VPNサイト間のVPN経路の配信にはBGP4を使用します。
- <本装置Bの環境>
- VPNサイトB1は本装置Aに収容されるVPNサイトA1とVPNを構築します。
- VPNサイトB2は本装置Aに収容されるVPNサイトA2とVPNを構築します。
- VPNサイト間のVPN経路の配信にはBGP4を使用します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
(config)# autonomoussystem 100 (config)# routerid 10.1.1.1 (config)# local-address 10.1.1.1 (config)# bgp routingpeeras 100 lcladdr 10.1.1.1 [bgp routingpeeras 100] (config)# peer 10.1.1.2 [bgp routingpeeras 100 peer 10.1.1.2] (config)# top 1 (config)# bgp keep-none-vpn [bgp] 2 (config)# routingpeeras 100 peer 10.1.1.2 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.2] (config)# exit [bgp routingpeeras 100] 3 (config)# peer local ipv4-vpn [bgp routingpeeras 100 peer local] (config)# top 4 (config)# vpnmap vpn 1 rd 11 [vpnmap vpn 1] 5 (config)# import-target 100 [vpnmap vpn 1] 6 (config)# export-target 100 [vpnmap vpn 1] 7 (config)# import-target 210 [vpnmap vpn 1] 8 (config)# export-target 110 [vpnmap vpn 1] (config)# exit 9 (config)# vpnmap vpn 2 rd 12 [vpnmap vpn 2] 10 (config)# import-target 110 [vpnmap vpn 2] 11 (config)# export-target 210 [vpnmap vpn 2] 12 (config)# import-target 200 [vpnmap vpn 2] 13 (config)# export-target 200表14-21 本装置Aのコンフィグレーション解説
解説番号 解説 1 自装置に収容されないVPN経路を保持しないよう定義します。 2 サイト間BGP4ピアでVPN経路,およびリフレッシュ機能を使用することを定義します。 3 自装置内のVPN間で経路の交換を行うBGP4ピアを定義します。 4 VPNサイトのVPN経路に経路識別子を設定するように定義します。 5,6 ルートターゲット100に所属するサイト間でVPN経路の交換を行うよう定義します。 7,8 ルートターゲット110に所属するサイトとルートターゲット210に所属するサイト間でVPN経路の交換を行うよう定義します。 9 VPNサイトのVPN経路に経路識別子を設定するように定義します。 10,11 ルートターゲット110に所属するサイトとルートターゲット210に所属するサイト間でVPN経路の交換を行うよう定義します。 12〜13 ルートターゲット200に所属するサイト間でVPN経路の交換を行うよう定義します。
- <本装置B>
(config)# autonomoussystem 100 (config)# routerid 10.1.1.2 (config)# local-address 10.1.1.2 (config)# bgp routingpeeras 100 lcladdr 10.1.1.2 [bgp routingpeeras 100] (config)# peer 10.1.1.1 [bgp routingpeeras 100 peer 10.1.1.1] (config)# top 1 (config)# bgp keep-none-vpn [bgp] 2 (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.1] (config)# top 3 (config)# vpnmap vpn 1 rd 21 [vpnmap vpn 1] 4 (config)# import-target 100 [vpnmap vpn 1] 5 (config)# export-target 100 [vpnmap vpn 1] (config)# exit 6 (config)# vpnmap vpn 2 rd 22 [vpnmap vpn 2] 7 (config)# import-target 200 [vpnmap vpn 2] 8 (config)# export-target 200表14-22 本装置Bのコンフィグレーション解説
解説番号 解説 1,2 <本装置A>の解説番号1,2に同じ 3 VPNサイトのVPN経路に経路識別子を設定するように定義します。 4,5 ルートターゲット100に所属するサイト間でVPN経路の交換を行うよう定義します。 6 VPNサイトのVPN経路に経路識別子を設定するように定義します。 7,8 ルートターゲット200に所属するサイト間でVPN経路の交換を行うよう定義します。
- [コンフィグレーションの表示]
- <本装置A>
vpnmap vpn 1 rd 11 import-target 100 import-target 210 export-target 100 export-target 110 ! vpnmap vpn 2 rd 12 import-target 110 import-target 200 export-target 200 export-target 210 ! bgp yes keep-none-vpn routingpeeras 100 lcladdr 10.1.1.1 peer local ipv4-vpn peer 10.1.1.2 ipv4-vpn refresh
- <本装置B>
vpnmap vpn 1 rd 21 import-target 100 export-target 100 ! vpnmap vpn 2 rd 22 import-target 200 export-target 200 ! bgp yes keep-none-vpn routingpeeras 100 lcladdr 10.1.1.2 peer 10.1.1.1 ipv4-vpn refresh
