15.1.3　DHCPパケットの受信レート制限

DHCP snooping有効時に，受信するDHCPパケットを監視するとき，設定した受信レートを超えたDHCPパケットを廃棄する機能です。

受信レートはコンフィグレーションコマンドip dhcp snooping limit rateで設定します。本コマンドを設定していない場合は，受信レートを制限しません。

DHCPパケットの受信レート制限は，本装置が受信するすべてのDHCPパケットを対象にします。

受信レートを超えたDHCPパケットは廃棄し，運用ログ情報を採取します。ただし，SNMP通知は送信しません。なお，運用ログ情報は運用コマンドshow ip dhcp snooping loggingで確認できます。

＜この項の構成＞
(1)　CPUに転送するパケット数
(2)　運用ログ情報の採取契機

(1)　CPUに転送するパケット数

CPUに転送するパケット数を次に示します。

(a)　AX6700Sの場合

CPUに転送するパケット数は，運用系BSUの枚数によって異なります。運用系BSU枚数別の，CPUに転送するパケットの最大数を次の表に示します。

表15-3　CPUに転送するパケットの最大数

運用系BSU枚数 CPUに転送するパケットの最大数
1枚 設定値の約2倍
2枚 設定値の約4倍
3枚 設定値の約6倍

(b)　AX6600Sの場合

CPUに転送するパケット数は，運用系PSPの数によって異なります。運用系PSP数別の，CPUに転送するパケットの最大数を次の表に示します。

表15-4　CPUに転送するパケットの最大数

運用系PSP数 CPUに転送するパケットの最大数
1 設定値
2 設定値の約2倍

(c)　AX6300Sの場合

CPUに転送するパケットの最大数は，運用系MSUが1枚だけなので，設定値と同じになります。

(2)　運用ログ情報の採取契機

運用ログ情報はコンフィグレーションで設定した受信レートを超過したときに，「超過検出」イベントを採取します。

「超過検出」イベントを採取後30秒間は，レート超過によってパケットを廃棄してもイベントを採取しません。

DHCPパケット受信レートの運用ログ情報の採取契機を次の図に示します。

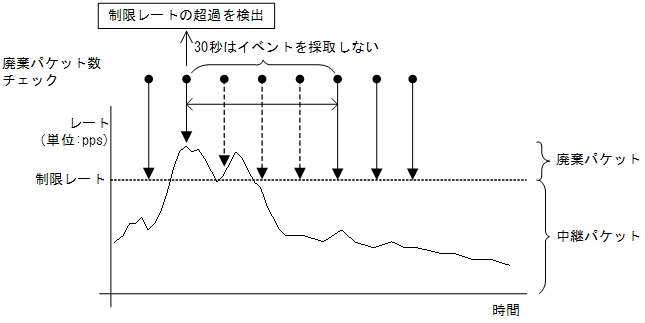

図15-6　DHCPパケット受信レートの運用ログ情報の採取契機

[図データ]
