コンフィグレーションガイド Vol.2

15.1.2　DHCPパケットの監視

＜この項の構成＞

(1)　ポートの種別

(2)　端末情報の学習

(3)　バインディングデータベースの保存

(4)　DHCPパケットの検査

(1)　ポートの種別

DHCP snoopingでは，ポートを次の種別に分類して，DHCPパケットを監視します。

• trustポート
  DHCPサーバや部門サーバなど，信頼済みの端末を接続するポートをtrustポートと呼びます。

• untrustポート
  DHCPクライアントなど，信頼されていない端末を接続するポートをuntrustポートと呼びます。
  DHCPサーバは接続しません。


ポートの種別を次の図に示します。

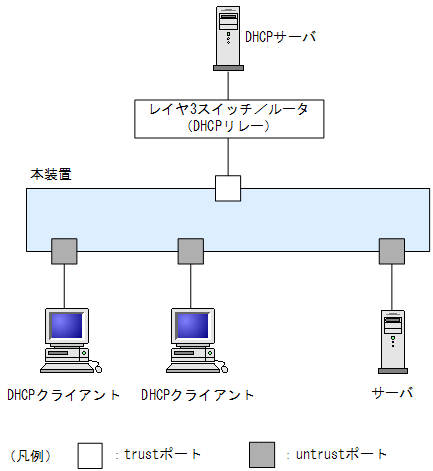

図15-2　ポートの種別

コンフィグレーションコマンドip dhcp snoopingでDHCP snoopingを有効にすると，デフォルトですべてのポートがuntrustポートになります。DHCPサーバへ接続するポートをtrustポートとして設定してください。trustポートはコンフィグレーションコマンドip dhcp snooping trustで設定できます。

なお，DHCP snoopingでは，コンフィグレーションコマンドip dhcp snooping vlanで指定したVLANを監視対象にします。

(2)　端末情報の学習

端末情報の学習の動作概要を次の図に示します。

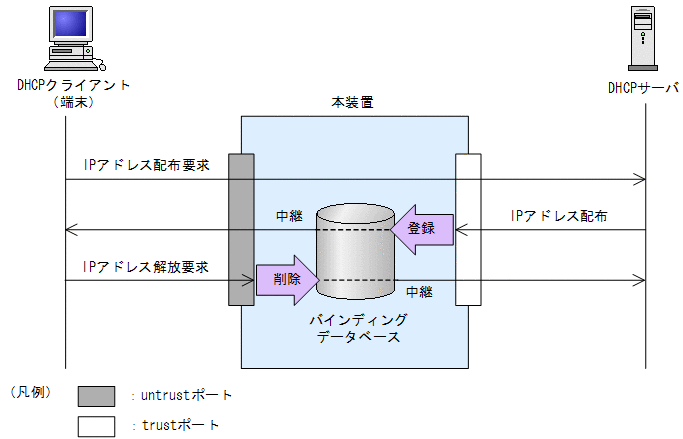

図15-3　端末情報の学習の動作概要

trustポートでは，受信したDHCPサーバからのパケットを監視し，IPアドレスが配布された場合にはバインディングデータベースに端末情報を登録します。

untrustポートでは，受信したDHCPクライアントからのパケットを監視し，IPアドレスの解放要求の場合にはバインディングデータベースから端末情報を削除します。

バインディングデータベースの登録には，次の二つの種類があります。

• ダイナミック登録
  DHCPサーバからIPアドレスが配布されたときに登録します。
  通常は，ダイナミック登録によって端末情報を登録します。

• スタティック登録
  コンフィグレーションコマンドip source bindingで登録します。
  スタティック登録は，untrustポートに固定IPアドレスを持つ部門サーバなどを接続するときに利用します。バインディングデータベースに端末情報をスタティック登録することで通信を許可できます。


バインディングデータベースに登録する端末情報を次の表に示します。

表15-2　バインディングデータベースに登録する端末情報

項目	ダイナミック登録	スタティック登録
端末のMACアドレス	DHCPクライアントのMACアドレス	固定IPアドレスを持つ端末のMACアドレス
端末のIPアドレス	DHCPサーバから配布されたIPアドレス	固定IPアドレスを持つ端末のIPアドレス
	次に示す範囲が有効 1.0.0.0 〜 126.255.255.255 128.0.0.0 〜 223.255.255.255
端末が所属するVLAN	端末を接続するポートまたはチャネルグループの所属するVLAN ID
端末を接続するポート番号	端末を接続するポート番号またはチャネルグループ番号
エージング時間	エージングによってエントリを削除するまでの時間 なお，DHCPサーバから配布されたIPアドレスのリース時間を適用します。	エージング対象外

(3)　バインディングデータベースの保存

コンフィグレーションの設定によって，バインディングデータベースの保存および装置再起動時の復元ができます。

(a)　バインディングデータベースの保存の動作条件

バインディングデータベースを保存するには，コンフィグレーションコマンドip dhcp snooping database urlを設定します。

実際に保存が開始されるのは，コンフィグレーションで設定された書き込み待ち時間満了時です。

(b)　書き込み待ち時間満了時の保存

書き込み待ち時間とは，バインディングデータベース保存時の，保存契機から書き込むまでの待ち時間です。次のどれかを保存契機としてタイマを開始し，タイマが満了した時点で指定した保存先へ保存します。

• ダイナミックのバインディングデータベースの登録，更新，または削除時
• コンフィグレーションコマンドip dhcp snooping database url設定時（保存先の変更を含む）
• 運用コマンドclear ip dhcp snooping binding実行時

書き込み待ち時間は，コンフィグレーションコマンドip dhcp snooping database write-delayで設定できます。

これらの保存契機で書き込み待ち時間のタイマを開始すると，タイマ満了までタイマは停止しません。この間にバインディングデータベースの登録，更新，または削除が発生してもタイマは再開始しません。

保存契機と書き込み待ち時間との関係を次の図に示します。なお，この図ではバインディングデータベースへの登録を保存契機としています。

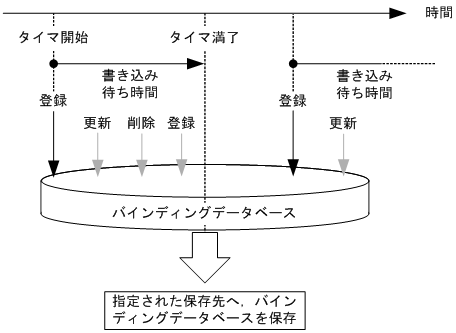

図15-4　保存契機と書き込み待ち時間との関係

(c)　バインディングデータベースの保存先

保存先には，内蔵フラッシュメモリとMCのどちらかを選択できます。保存先はコンフィグレーションコマンドip dhcp snooping database urlで設定します。

保存対象は，書き込み時点の全エントリです。また，次の書き込み時には上書きされます。

(d)　保存したバインディングデータベースの復元

保存したバインディングデータベースは，装置起動時に復元します。復元には，装置起動時に次の条件をどちらも満たしている必要があります。

• コンフィグレーションコマンドip dhcp snooping database urlで保存先が設定されている
• 保存先がMCの場合，保存したファイルのMCが挿入されている

(4)　DHCPパケットの検査

DHCPパケット検査の動作概要を次の図に示します。

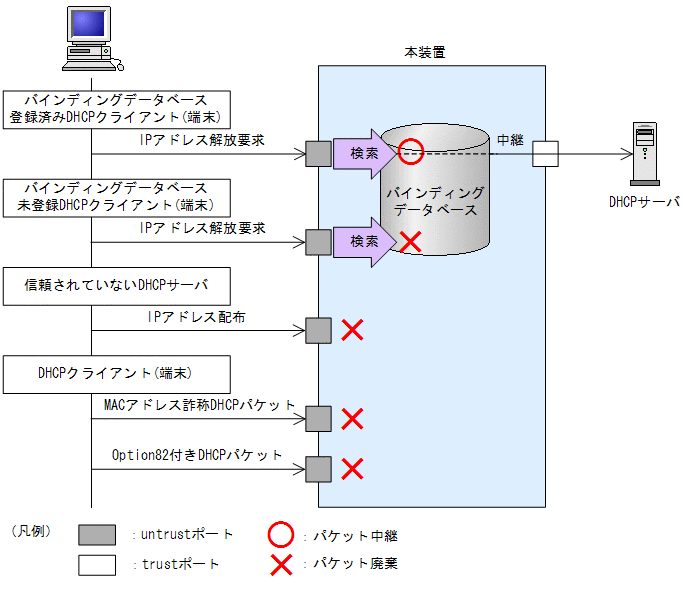

図15-5　DHCPパケット検査の動作概要

untrustポートに接続された端末を対象にDHCPパケットを監視し，次に示すアクセスを除外します。

• 信頼されていないDHCPサーバからのIPアドレス配布を抑止
  untrustポートで，信頼されていないDHCPサーバからのDHCPパケットを受信した場合，該当するDHCPパケットを廃棄します。これによって，信頼されていないDHCPサーバからのIPアドレス配布を抑止します。

• 信頼されていないDHCPクライアントからのIPアドレス解放を抑止
  untrustポートで，バインディングデータベース未登録の端末からIPアドレス解放要求を受信した場合，該当するDHCPパケットを廃棄します。これによって，DHCPサーバからIPアドレスを配布されていない端末からのIPアドレス解放を抑止します。
  また，同様にIPアドレス重複検出通知，リース時間更新，およびオプション情報取得要求を受信したときもDHCPパケットを廃棄します。これによって，信頼されていないDHCPクライアントからの不正なIPアドレスの解放，IPアドレスの取得，およびオプションの取得を抑止します。

• MACアドレスの詐称を抑止
  untrustポートで，受信したDHCPパケットの送信元MACアドレス（Source MAC Address）と，DHCPパケット内のクライアントハードウェアアドレス（chaddr）が不一致の場合，該当するDHCPパケットを廃棄します。これによって，MACアドレスの詐称を抑止します。

• Option82の詐称を抑止
  untrustポートで，受信したDHCPパケットにOption82が付与されている場合，該当するDHCPパケットを廃棄します。これによって，Option82の詐称を抑止します。
