11.1.3　ダイナミックVLANモードのコンフィグレーション

＜この項の構成＞

(1)　ローカル認証方式の基本的な設定

(2)　RADIUS認証方式の基本的な設定

(3)　RADIUS認証方式＋認証前に外部DHCPサーバ使用時の設定

(1)　ローカル認証方式の基本的な設定

ローカル認証方式を使用する際の基本的な設定を次の図に示します。なお，端末のIPアドレスは，認証前は本装置内DHCPサーバから配布し，認証後は外部DHCPサーバから配布します。

さらに，認証前VLANと認証後VLAN間の通信を禁止するフィルタを設定します。

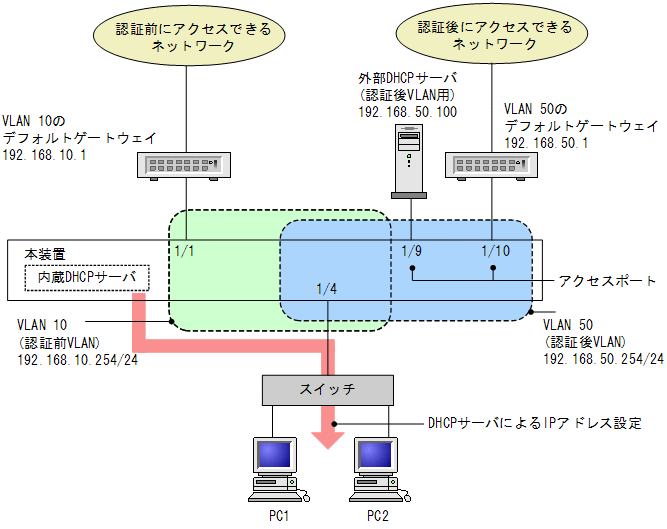

図11-3　ダイナミックVLANモードのローカル認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/4
   (config-if)# switchport mode mac-vlan
   (config-if)# switchport mac vlan 50
   (config-if)# switchport mac native vlan 10
   (config-if)# web-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにMAC VLANとWeb認証を設定します。
   　

2. (config)# interface range gigabitethernet 1/9-10
   (config-if-range)# switchport mode access
   (config-if-range)# switchport access vlan 50
   (config-if-range)# exit
   認証後にアクセスするネットワークのポートを指定します。
   　


(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

認証前VLANおよび認証後VLANにIPアドレスを設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip address 192.168.10.254 255.255.255.0
   (config-if)# exit
   (config)# interface vlan 50
   (config-if)# ip address 192.168.50.254 255.255.255.0
   (config-if)# exit
   認証前VLANと認証後VLANに各IPアドレスを設定します。
   　


(c)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

1. (config)# web-authentication ip address 10.10.10.1
   Web認証専用のIPアドレス（IPv4アドレス）を設定します。
   　

2. (config)# web-authentication system-auth-control
   Web認証を起動します。
   　


(2)　RADIUS認証方式の基本的な設定

RADIUS認証方式を使用する際の基本的な設定を次の図に示します。なお，端末のIPアドレスは，認証前は本装置内DHCPサーバから配布し，認証後は外部DHCPサーバから配布します。

さらに，認証前VLANと認証後VLAN間の通信を禁止するフィルタを設定します。

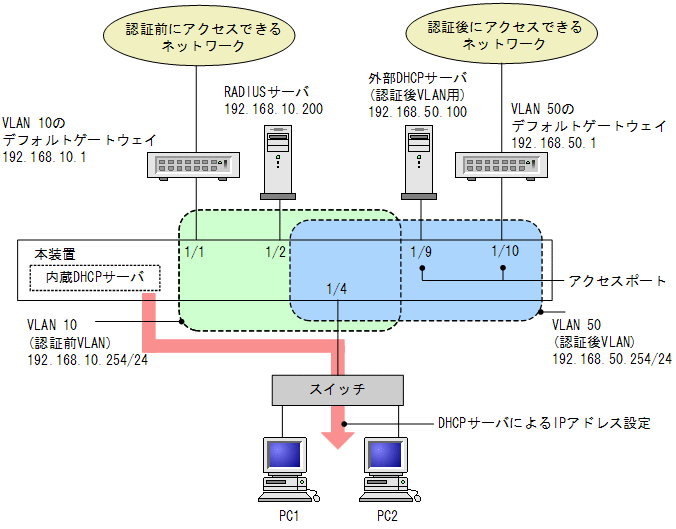

図11-4　ダイナミックVLANモードのRADIUS認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/4
   (config-if)# switchport mode mac-vlan
   (config-if)# switchport mac vlan 50
   (config-if)# switchport mac native vlan 10
   (config-if)# web-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにMAC VLANとWeb認証を設定します。
   　

2. (config)# interface range gigabitethernet 1/9-10
   (config-if-range)# switchport mode access
   (config-if-range)# switchport access vlan 50
   (config-if-range)# exit
   認証後にアクセスするネットワークのポートを指定します。
   　


(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

認証前VLANおよび認証後VLANにIPアドレスを設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip address 192.168.10.254 255.255.255.0
   (config-if)# exit
   (config)# interface vlan 50
   (config-if)# ip address 192.168.50.254 255.255.255.0
   (config-if)# exit
   認証前VLANと認証後VLANに各IPアドレスを設定します。
   　


(c)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

1. (config)# web-authentication ip address 10.10.10.1
   Web認証専用のIPアドレス（IPv4アドレス）を設定します。
   　

2. (config)# aaa authentication web-authentication default group radius
   (config)# radius-server host 192.168.10.200 key "webauth"
   ユーザ認証をRADIUSサーバで行うためのIPアドレスとRADIUS鍵を設定します。
   　

3. (config)# web-authentication system-auth-control
   Web認証を起動します。
   　


(3)　RADIUS認証方式＋認証前に外部DHCPサーバ使用時の設定

RADIUS認証方式で認証前および認証後に，端末のIPアドレスをそれぞれの外部DHCPサーバから配布する際の構成を次に示します。

さらに，認証前VLANと認証後VLAN間の通信を禁止するフィルタを設定します。

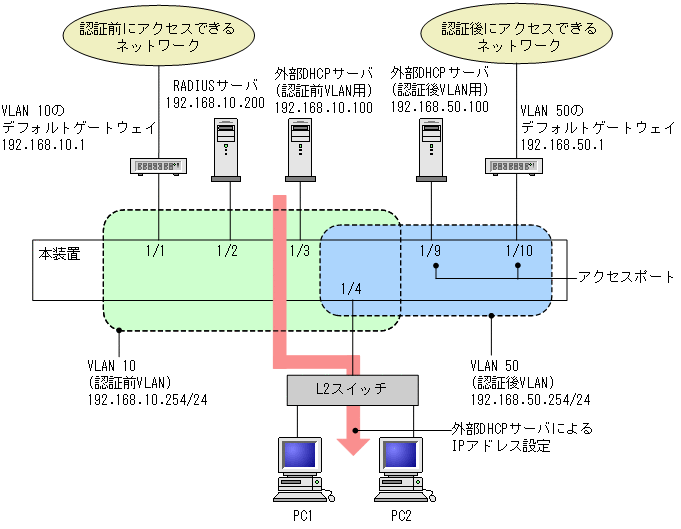

図11-5　ダイナミックVLANモードのRADIUS認証方式＋外部DHCPサーバ使用時の構成

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# interface gigabitethernet 1/4
   (config-if)# switchport mode mac-vlan
   (config-if)# switchport mac vlan 50
   (config-if)# switchport mac native vlan 10
   (config-if)# web-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにMAC VLANとWeb認証を設定します。
   　

2. (config)# interface range gigabitethernet 1/9-10
   (config-if-range)# switchport mode access
   (config-if-range)# switchport access vlan 50
   (config-if-range)# exit
   認証後にアクセスするネットワークのポートを指定します。
   　


(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

認証前VLANおよび認証後VLANにIPアドレスを設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip address 192.168.10.254 255.255.255.0
   (config-if)# exit
   (config)# interface vlan 50
   (config-if)# ip address 192.168.50.254 255.255.255.0
   (config-if)# exit
   認証前VLANと認証後VLANに各IPアドレスを設定します。
   　


(c)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

1. (config)# web-authentication ip address 10.10.10.1
   Web認証専用のIPアドレス（IPv4アドレス）を設定します。
   　

2. (config)# aaa authentication web-authentication default group radius
   (config)# radius-server host 192.168.10.200 key "webauth"
   ユーザ認証をRADIUSサーバで行うためのIPアドレスとRADIUS鍵を設定します。
   　

3. (config)# web-authentication system-auth-control
   Web認証を起動します。
   　
