コンフィグレーションガイド Vol.2

11.1.2　固定VLANモードのコンフィグレーション

＜この項の構成＞

(1)　ローカル認証方式の基本的な設定

(2)　RADIUS認証方式の基本的な設定

(1)　ローカル認証方式の基本的な設定

ローカル認証方式を使用する上での基本的な設定を次の図に示します。

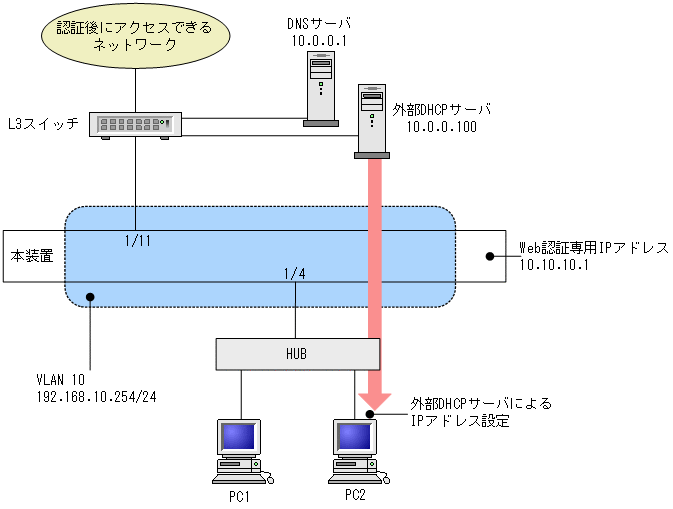

図11-1　固定VLANモードのローカル認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# vlan 10
   (config-vlan)# state active
   (config-vlan)# exit

2. (config)# interface gigabitethernet 1/4
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# web-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにVLAN IDとWeb認証を設定します。
   　

3. (config)# interface gigabitethernet 1/11
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# exit
   認証後にアクセスするネットワークのL3スイッチを接続するポートを指定します。
   　


(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

Web認証で使用するVLANにIPアドレスを設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip address 192.168.10.254 255.255.255.0
   (config-if)# exit
   Web認証で使用するVLAN ID 10にIPアドレスを設定します。
   　


(c)　DHCPリレーの設定

［設定のポイント］

端末の認証に必要な外部DHCPへのDHCPリレー設定を設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip helper-address 10.0.0.100
   (config-if)# exit
   外部DHCPサーバ用のDHCPリレーを設定します。
   　


(d)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

1. (config)# web-authentication ip address 10.10.10.1
   Web認証専用のIPアドレス（IPv4アドレス）を設定します。
   　

2. (config)# web-authentication system-auth-control
   Web認証を起動します。
   　


(2)　RADIUS認証方式の基本的な設定

RADIUS認証方式を使用する上での基本的な設定を次の図に示します

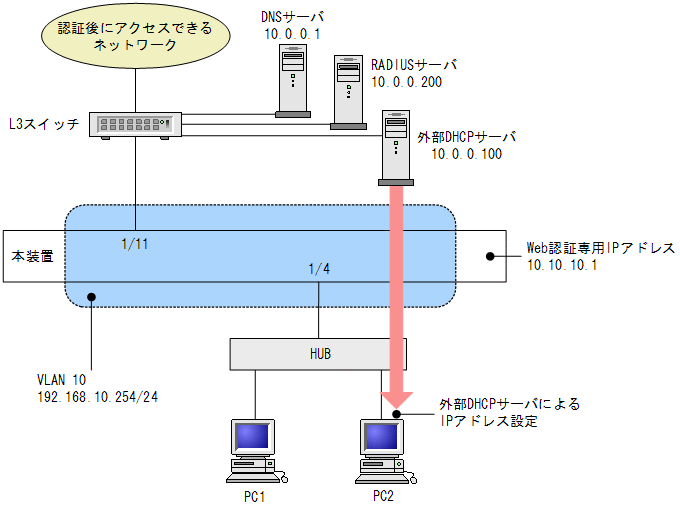

図11-2　固定VLANモードのRADIUS認証方式の基本構成

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

1. (config)# vlan 10
   (config-vlan)# state active
   (config-vlan)# exit

2. (config)# interface gigabitethernet 1/4
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# web-authentication port
   (config-if)# exit
   認証を行う端末が接続されているポートにVLAN IDとWeb認証を設定します。
   　

3. (config)# interface gigabitethernet 1/11
   (config-if)# switchport mode access
   (config-if)# switchport access vlan 10
   (config-if)# exit
   認証後にアクセスするネットワークのL3スイッチを接続するポートを指定します。
   　


(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

Web認証で使用するVLANにIPアドレスを設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip address 192.168.10.254 255.255.255.0
   (config-if)# exit
   Web認証で使用するVLAN ID 10にIPアドレスを設定します。
   　


(c)　DHCPリレーの設定

［設定のポイント］

端末の認証に必要な外部DHCPへのDHCPリレー設定を設定します。

［コマンドによる設定］

1. (config)# interface vlan 10
   (config-if)# ip helper-address 10.0.0.100
   (config-if)# exit
   外部DHCPサーバ用のDHCPリレーを設定します。
   　


(d)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

1. (config)# web-authentication ip address 10.10.10.1
   Web認証専用のIPアドレス（IPv4アドレス）を設定します。
   　

2. (config)# aaa authentication web-authentication default group radius
   (config)# radius-server host 10.0.0.200 key "webauth"
   ユーザ認証をRADIUSサーバで行うためのIPアドレスとRADIUS鍵を設定します。
   　

3. (config)# web-authentication system-auth-control
   Web認証を起動します。
   　
