5.10.4　VLANユーザマッピング

VLANユーザマッピングは，送信パケットのVLAN Tag内にあるVLAN IDとユーザ優先度（User Priority）から階層化シェーパのユーザIDと出力優先度を固定的に決定する機能です。VLAN Tagのヘッダフォーマットを次の図に示します

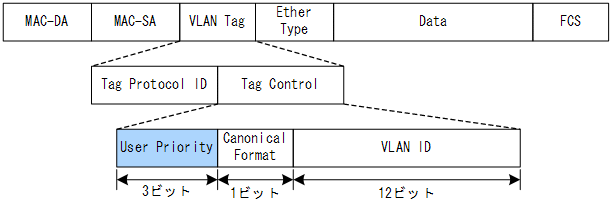

図5-17　VLAN Tagのヘッダフォーマット

[図データ]

本機能を使用した場合，フロー検出によるユーザIDと出力優先度の決定は無視されます。VLAN IDとユーザIDのマッピングを次の表に示します。

表5-22　VLAN IDとユーザIDのマッピング

VLAN ID※ マッピングされるユーザ 備考
Tagなし デフォルトユーザ −
0〜4095 VLAN IDと一致するユーザIDのユーザ
  • デフォルトVLAN（VLAN ID 0）はデフォルトユーザにマッピングされます。
  • LLRLQオプションモード使用時は，VLAN ID 1はLLRLQ1に，VLAN ID 2はLLRLQ2に対応します。

（凡例）−：なし

注※　2段以上のVLAN Tag付きフレームでは，1段目のVLAN Tagを参照します。


ユーザ優先度と出力優先度のマッピングを次の表に示します。

表5-23　ユーザ優先度と出力優先度のマッピング

ユーザ優先度 出力優先度
Tagなし 8
0 3
1 1
2 2
3 4
4 5
5 6
6 7
7 8
