5.1　フロー検出解説

フロー検出とは，フレームの一連の流れであるフローをMACヘッダ，IPヘッダ，TCPヘッダなどの条件に基づいてフレームを検出する機能です。QoSフローリストで設定します。QoSフローリストの詳細は，「5.1.3　QoSフローリスト」を参照してください。

本装置では，イーサネットインタフェース・VLANインタフェースで，イーサネットV2形式およびIEEE802.3のSNAP/RFC1042形式フレームのフロー検出ができます。インタフェースには，検出する中継種別ごとにレイヤ2中継のフロー検出，レイヤ3中継のフロー検出をそれぞれ設定してください。

フローモードのフロー検出拡張モードを設定した場合は，中継種別ごとのフロー検出に加えて，レイヤ2中継とレイヤ3中継の両方を対象にしたフロー検出を設定できます。

この節で説明するフロー検出の位置づけを次の図に示します。

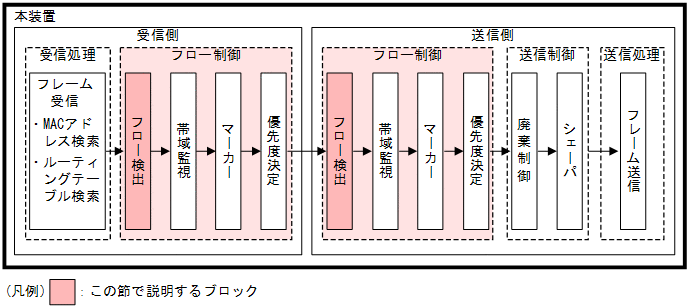

図5-1　フロー検出の位置づけ

＜この節の構成＞

5.1.1　フローモード

5.1.2　フロー検出条件

5.1.3　QoSフローリスト

5.1.4　フロー検出使用時の注意事項
