27.3.1　MACアドレスの学習

IGMP snoopingが設定されたVLANでIGMPメッセージを受信することによってマルチキャストMACアドレスをダイナミックに学習します。学習したマルチキャストMACアドレスはMACアドレステーブルに登録します。

＜この項の構成＞

(1)　エントリの登録

(2)　エントリの削除

(1)　エントリの登録

IGMPv1/IGMPv2 ReportメッセージおよびIGMPv3 Report（加入要求）メッセージを受信すると，メッセージに含まれるマルチキャストグループアドレスからマルチキャストMACアドレスを学習し，IGMPv1/IGMPv2/IGMPv3 Reportメッセージを受信したポートにだけマルチキャストグループ宛てのトラフィックを転送するエントリを作成します。

IPv4マルチキャストデータの宛先MACアドレスはIPアドレスの下位23ビットをMACアドレスにコピーして生成します。そのため，下位23ビットが同じIPアドレスはMACアドレスが重複します。例えば，224.10.10.10と225.10.10.10はどちらもマルチキャストMACアドレスは0100.5E0A.0A0Aとなります。これらのアドレスについては，レイヤ2中継で同一MACアドレス宛てのパケットとして取り扱います。IPv4マルチキャストアドレスとMACアドレスの対応を次の図に示します。

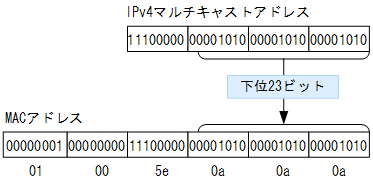

図27-3　IPv4マルチキャストアドレスとMACアドレスの対応

(2)　エントリの削除

学習したマルチキャストMACアドレスは次のどれかの場合に，すべてのポートにグループメンバーが存在しなくなった時点で削除されます。

• IGMPv2 Leaveメッセージを受信した場合
  IGMPv2 Leaveメッセージを受信したポートに対して，本装置から Group-Specific Queryメッセージを１秒間隔で2回送信します（Group-Specific Queryメッセージの送信は，クエリア設定時だけです。未設定時は代表クエリアから送信されます）。応答がない場合にエントリからこのポートだけを削除します（このポートへのマルチキャストトラフィックの中継を抑止します）。VLAN内のすべてのポートにグループメンバーが存在しなくなった場合にエントリ自体を削除します。
  IGMP即時離脱機能を使用している場合は，IGMPv2 Leaveメッセージを受信すると，エントリから該当ポートをすぐに削除します。クエリアを設定していても，Group-Specific Queryメッセージは送信しません。

• IGMPv3 Report（離脱要求）メッセージを受信した場合
  IGMPv3 Report（離脱要求）メッセージを受信したポートに対して，本装置からGroup-Specific Queryメッセージを1秒間隔で2回送信します（Group-Specific Queryメッセージの送信は，クエリア設定時だけです。未設定時は代表クエリアから送信されます）。応答がない場合にエントリからこのポートだけを削除します（このポートへのマルチキャストトラフィックの中継を抑止します）。VLAN内のすべてのポートにグループメンバーが存在しなくなった場合にエントリ自体を削除します。ただし，マルチキャストアドレスレコードタイプがBLOCK_OLD_SOURCESのIGMPv3 Reportを受信した場合は，次の条件をすべて満たした場合だけ，Group-Specific Queryメッセージの送信およびエントリの削除処理を実行します。
  ・自装置にクエリア設定をしている
  ・該当するVLANにIPv4マルチキャストを使用していない
  IGMP即時離脱機能を使用している場合は，マルチキャストアドレスレコードタイプがCHANGE_TO_INCLUDE_MODEのIGMPv3 Report（離脱要求）メッセージを受信すると，エントリから該当ポートをすぐに削除します。クエリアを設定していても，Group-Specific Queryメッセージは送信しません。

• IGMPv1/IGMPv2/IGMPv3 Report（加入要求）メッセージを受信してから一定時間経過した場合
  マルチキャストルータは直接接続するインタフェース上にグループメンバーが存在するかを確認するため，定期的にQueryメッセージを送信します。本装置はルータからのIGMP Queryメッセージを受信した場合，VLAN内の全ポートに中継します。IGMP Queryメッセージに対する応答がない場合，エントリからこのポートだけを削除します。すべてのポートから応答がない場合は，エントリ自体を削除します。
  本装置では，エントリを削除するタイムアウト時間を260秒（デフォルト値）としています。260秒間IGMPv1/IGMPv2/IGMPv3 Report（加入要求）メッセージを受信しない場合，対応するエントリを削除します。
  IGMPv3で運用しているVLANで他装置が代表クエリアの場合，タイムアウト時間は代表クエリアからのIGMPv3 Queryメッセージ（QQICフィールド）から算出します。自装置が代表クエリアの場合またはIGMPv2で運用している場合は，デフォルト値となります。この場合，該当するVLANではQuery Intervalを125秒で運用してください。
  注　タイムアウト時間は，Query Interval（QQICフィールドの値）×2+Query Response Intervalで算出します。
