20.8.2　MAC VLANの設定

MAC VLANを設定する手順を次に示します。ここでは，MAC VLANとVLANに所属するMACアドレスをコンフィグレーションで設定する場合の例を示します。IEEE802.1Xとの連携については，マニュアル「コンフィグレーションガイド Vol.2　9. IEEE802.1Xの設定と運用」を参照してください。

次の図に示す本装置#1の設定例を示します。ポート1/1はMAC VLAN 10を設定します。ポート1/2はMAC VLAN 10および20，1/3はMAC VLAN 20を設定します。ただし，ポート1/3にはMACアドレスを登録していない端末Dを接続しています。

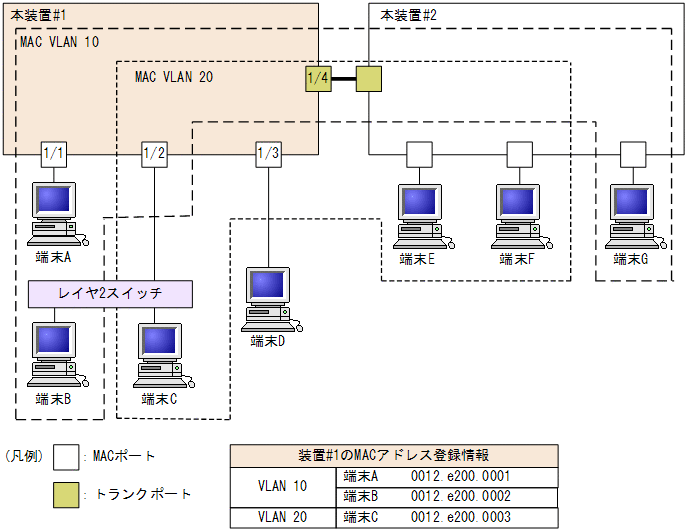

図20-11　MAC VLANの設定例

[図データ]

＜この項の構成＞
(1)　MAC VLANの作成とMACアドレスの登録
(2)　MACポートの設定
(3)　トランクポートの設定

(1)　MAC VLANの作成とMACアドレスの登録

［設定のポイント］
MAC VLANを作成します。VLANを作成する際にVLAN IDとmac-basedパラメータを指定します。
また，VLANに所属するMACアドレスを設定します。構成例の端末A〜CをそれぞれのVLANに登録します。端末DはMAC VLANでの通信を許可しない端末にするので登録しません。

［コマンドによる設定］
  1. (config)# vlan 10 mac-based
    VLAN 10をMAC VLANとして作成します。本コマンドでVLANコンフィグレーションモードに移行します。
    　
  2. (config-vlan)# mac-address 0012.e200.0001
    (config-vlan)# mac-address 0012.e200.0002
    (config-vlan)# exit
    端末A（0012.e200.0001），端末B（0012.e200.0002）をMAC VLAN 10に登録します。
    　
  3. (config)# vlan 20 mac-based
    (config-vlan)# mac-address 0012.e200.0003
    VLAN 20をMAC VLANとして作成し，端末C（0012.e200.0003）をMAC VLAN 20に登録します。
    　

［注意事項］
MAC VLANに登録するMACアドレスでは，同じMACアドレスを複数のVLANに登録できません。

(2)　MACポートの設定

［設定のポイント］
MAC VLANで送信元MACアドレスによってVLANを識別するポートは，MACポートを設定します。このポートではUntaggedフレームを扱います。

［コマンドによる設定］
  1. (config)# interface range gigabitethernet 1/1-2
    ポート1/1，1/2のイーサネットインタフェースコンフィグレーションモードに移行します。ポート1/1，1/2にMAC VLAN 10を設定するため一括して指定します。
    　
  2. (config-if-range)# switchport mode mac-vlan
    (config-if-range)# switchport mac vlan 10
    (config-if-range)# exit
    ポート1/1，1/2をMACポートに設定します。また，VLAN 10を設定します。
    　
  3. (config)# interface range gigabitethernet 1/2-3
    (config-if-range)# switchport mode mac-vlan
    (config-if-range)# switchport mac vlan add 20
    ポート1/2，1/3をMACポートに設定します。また，VLAN 20を設定します。ポート1/2にはすでにVLAN 10を設定しているため，switchport mac vlan addコマンドで追加します。ポート1/3は新規の設定と同じ意味になります。
    　

［注意事項］
switchport mac vlanコマンドは，それ以前のコンフィグレーションに追加するコマンドではなく指定した<vlan id list>に設定を置き換えます。すでにMAC VLANを運用中のポートでVLANの追加や削除を行う場合は，switchport mac vlan addコマンドおよびswitchport mac vlan removeコマンドを使用してください。

(3)　トランクポートの設定

［設定のポイント］
MAC VLANにおいても，Taggedフレームを扱うポートはトランクポートとして設定し，そのトランクポートにVLANを設定します。

［コマンドによる設定］
  1. (config)# interface gigabitethernet 1/4
    ポート1/4のイーサネットインタフェースコンフィグレーションモードに移行します。
    　
  2. (config-if)# switchport mode trunk
    (config-if)# switchport trunk allowed vlan 10,20
    ポート1/4をトランクポートに設定します。また，VLAN 10，20を設定します。
    　
