4.8　SFPの取り付けと取り外し

SFPは，ネットワークインタフェース機構を装置に取り付けた状態で，装置の電源を入れたままで取り付けと取り外しを行なうことができます。

SFPの取り付け，取り外しは以下の手順で行ないます。

＜この節の構成＞
(1)　取り付け方
(2)　取り外し方

(1)　取り付け方

レバーを図のように起こしたまま，カチッと音がするまで挿入します。

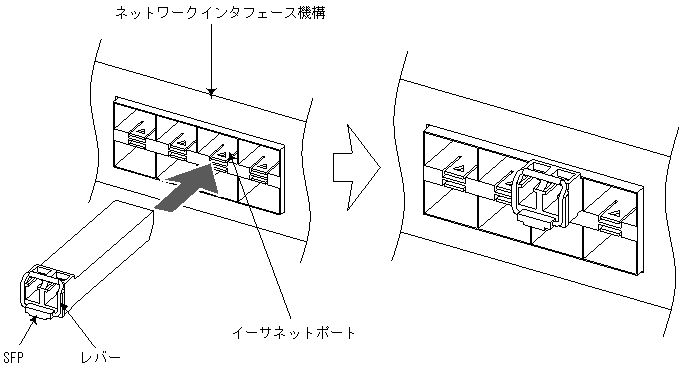

図4-31　SFPの取り付け（上側のイーサネットポートにSFPを取り付ける場合）

[図データ]

NOTE
上図はネットワークインタフェース機構NF1G−32Sの上側のイーサネットポートにSFPを取り付ける場合の例です。
NFMX−44の上側のイーサネットポートおよびNFMX−34にSFPを取り付ける場合もSFPの向きを上図のようにして取り付けてください。
ただし，NF1G−32SおよびNFMX−44の下側のイーサネットポートにSFPを取り付ける場合は，次図のようにSFPの向きを上下逆にして取り付けてください。

　

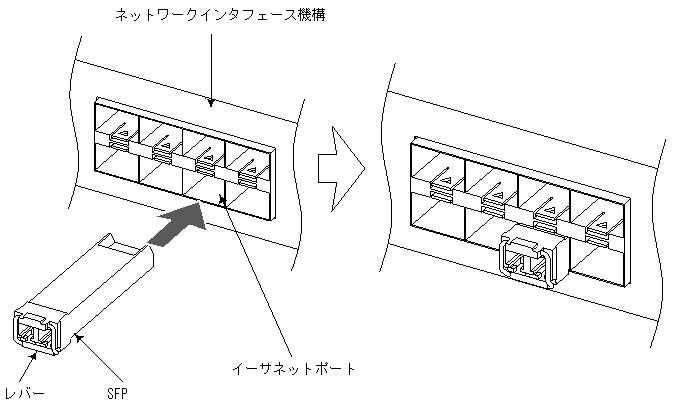

図4-32　SFPの取り付け（下側のイーサネットポートにSFPを取り付ける場合）

[図データ]

(2)　取り外し方

レバーを水平に下ろし，レバーを持って手前に引き抜きます。

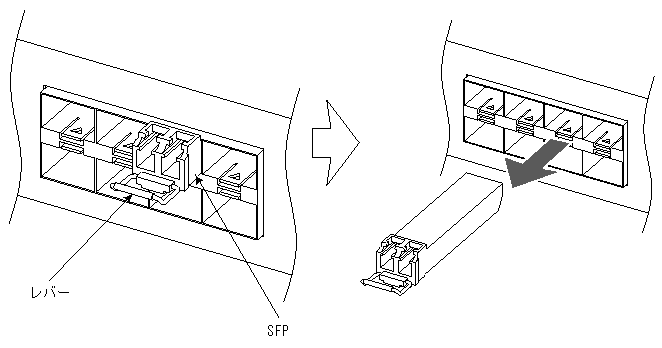

図4-33　SFPの取り外し

[図データ]
