4.7.2 モジュールBタイプ,モジュールCタイプの取り付けと取り外し

<この項の構成>
(1) 取り付け方
(2) 取り外し方

(1) 取り付け方

「カチッ」と音がするまでGBICを押し込みます。

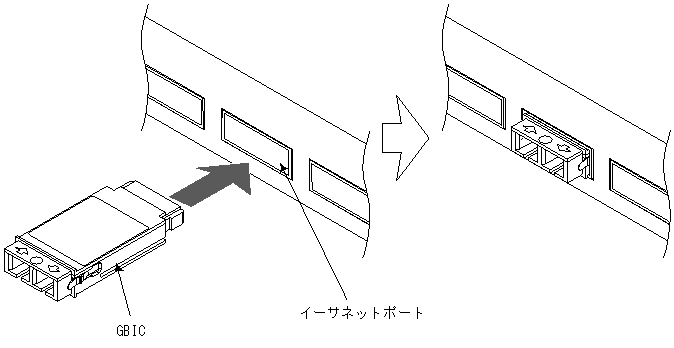

図4-29 モジュールBタイプ,モジュールCタイプの取り付け

[図データ]

(2) 取り外し方

レバー部を両サイドからつまみ,手前に引き抜きます。

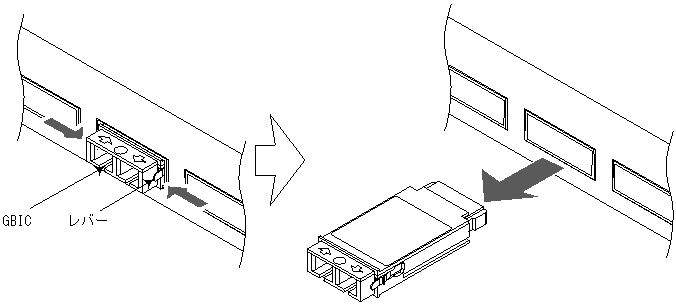

図4-30 モジュールBタイプ,モジュールCタイプの取り外し

[図データ]
