8.5.3　IGMP snoopingによるマルチキャスト中継ができない

IGMP snooping使用時にマルチキャスト中継ができない場合は，解析フローに従い，「表8-21　マルチキャスト中継の障害解析方法」に示す対応で現象を把握し，原因の切り分けを行ってください。

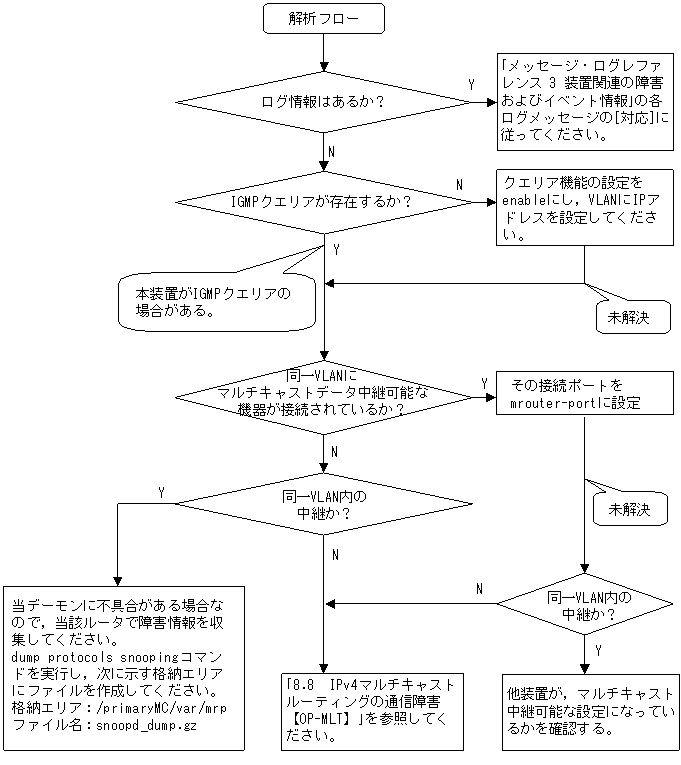

図8-7　解析フロー

[図データ]

表8-21　マルチキャスト中継の障害解析方法

項番 確認内容・コマンド 対応
1 マルチキャスト中継されない場合，show loggingコマンドによる障害発生の有無を確認してください。 以下の内容を確認してください。
・物理的な障害のログ情報があるかを確認してください。
2 マルチキャスト中継されない場合，IGMP snoopingの構成をshow igmp-snoopingコマンドで確認してください。 以下の内容を確認してください。
・グループメンバを監視するIGMPクエリアの存在を確認するため，以下に示すメッセージが表示されていることを確認する。
(1)　IGMPクエリアが存在する場合，IGMPクエリアのIPアドレスが表示されます。
     IGMP querying system: 192.168.11.20※
(2)　IGMPクエリアが存在しない場合は，「IGMP querying system:」の項目内容に何も表示されません。
     IGMP querying system:
・本装置がIGMPクエリアの場合，VLANにIPアドレスが設定されていることを確認してください。
(1)　VLANにIPアドレスが設定されている場合，メッセージが表示されます。
     IP Address: 192.168.11.20/24※
(2)　VLANにIPアドレスが設定されていない場合，「IP Address:」の項目内容に何も表示されません。
     IP Address:
・マルチキャストルータを接続している場合，mrouter-portを確認してください。
     > show igmp-snooping 100
     Date 2003/05/15 15:20:00
     VLAN 100:
       IP Address:192.168.11.20/24   Querier : enable
       IGMP querying system : 192.168.11.20
       Port (5): 1/1,1/3,2/0-1,3/2
       Mrouter-port:1/1,1/3
       Group Counts: 3
3 マルチキャスト中継されない場合，show igmp-snooping groupコマンドでIPv4マルチキャストグループアドレスを確認してください。 以下の内容を確認してください。
・加入したIPv4マルチキャストグループアドレスがshow igmp-snooping groupで表示されていることを確認してください。
     > show igmp-snooping group 100
     Date 2003/05/15 15:20:00
       VLAN 100  Group counts:3
        Group Address     MAC Address
         224.10.10.10   01:00:5e:0a:0a:0a
           Port-list  1/1-3
         225.10.10.10   01:00:5e:0a:0a:0a
           Port-list  0/1-2
         239.192.1.1    01:00:5e:40:16:06
           Port-list  1/1

注※　本装置がIGMPクエリアの場合は，IGMP querying systemで表示されているアドレスとIP Addressで表示されているアドレスは一致するが，他装置がIGMPクエリアの場合は，IGMP querying systemで表示されているアドレスとIP Addressで表示されているアドレスは一致しない。
