8.5.4　MLD snoopingによるマルチキャスト中継ができない

MLD snooping使用時にマルチキャスト中継ができない場合は，解析フローに従い，「表8-22　マルチキャスト中継の障害解析方法」に示す対応で現象を把握し，原因の切り分けを行ってください。

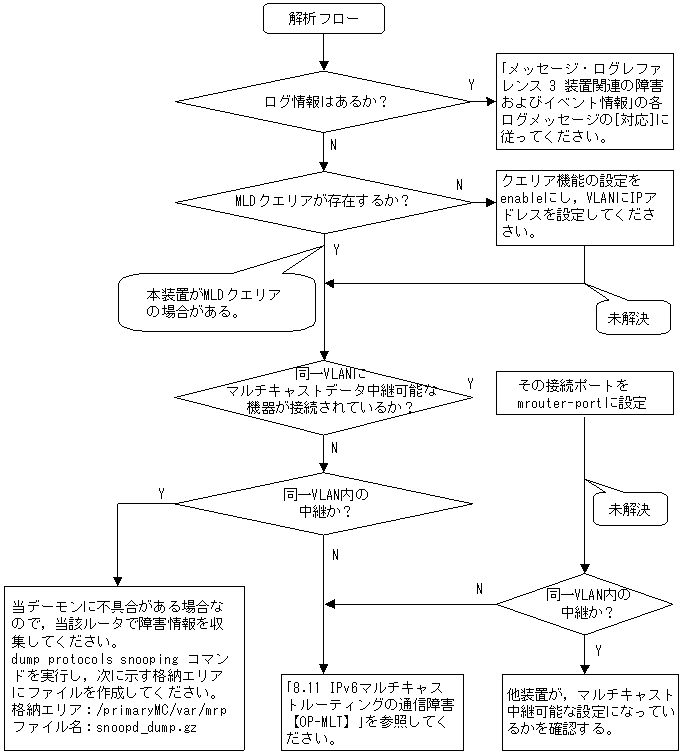

図8-8　解析フロー

[図データ]

表8-22　マルチキャスト中継の障害解析方法

項番 確認内容・コマンド 対応
1 マルチキャスト中継されない場合，show loggingコマンドによる障害発生の有無を確認してください。 以下の内容を確認してください。
・物理的な障害のログ情報があるかを確認してください。
2 マルチキャスト中継されない場合，MLD snoopingの構成をshow mld-snoopingコマンドで確認してください。 以下の内容を確認してください。
・グループメンバを監視するMLDクエリアの存在を確認するため，以下に示すメッセージが表示されていることを確認する。
(1)　MLDクエリアが存在する場合，MLDクエリアのIPアドレスが表示されます。
     MLD querying system: fe80::200:87ff:fe10:1959※
(2)　MLDクエリアが存在しない場合は，「MLD querying system:」の項目内容に何も表示されません。
     MLD querying system:
・本装置がMLDクエリアの場合，VLANにIPアドレスが設定されていることを確認してください。
(1)　VLANにIPアドレスが設定されている場合，以下のメッセージが表示されます。
     IP Address: fe80::200:87ff:fe10:1959※
(2)VLANにIPアドレスが設定されていない場合，「IP Address:」の項目内容に何も表示されません。
     IP Address:
・マルチキャストルータを接続している場合，mrouter-portを確認してください。
     >show mld-snooping 100
     Date 2003/05/15 15:20:00
     VLAN 100:
       IP Address:fe80::200:87ff:fe10:1959 Querier : enable
       MLD querying system: fe80::200:87ff:fe10:1959
       Port(5): 1/1,1/3,2/0-1,3/2
       Mrouter-port: 1/1,1/3
       Group Count :3
3 マルチキャスト中継されない場合，show mld-snooping detailコマンドでIPv6マルチキャストグループアドレスを確認してください。 以下の内容を確認してください。
・加入したIPv6マルチキャストグループアドレスがshow mld-snooping detailで表示されていることを確認してください。
     > show mld-snooping group 100
     Date 2003/05/15 15:20:00
     VLAN 100　Group count:2
      Group Address    MAC Address
       ff0e::0e0a:0a01 33:33:0e:0a:0a:01
           Port-list  1/1-3
       ff0e::0102:0c11 33:33:01:02:0c:11
           Port-list  0/1-2

注※　本装置がMLDクエリアの場合は，MLD querying systemで表示されているアドレスとIP Addressで表示されているアドレスは一致するが，他装置がMLDクエリアの場合は，MLD querying systemで表示されているアドレスとIP Addressで表示されているアドレスは一致しない。
