14.2.6　IS-IS詳細

＜この項の構成＞
(1)　LSP
(2)　IS-ISインタフェースと隣接ルータ認識
(3)　経路広告
(4)　広告経路集約 (サマリー)
(5)　LSPの交換と同期
(6)　経路計算

(1)　LSP

LSPは，1台のルータ当たり，1レベル当たり，256個生成することができます。LSPは，1パケット当たり最大1492オクテットです。

LSPにはそれぞれLSPを識別するための識別子，LSPIDが振ってあります。LSPIDのフォーマットを次に示します。

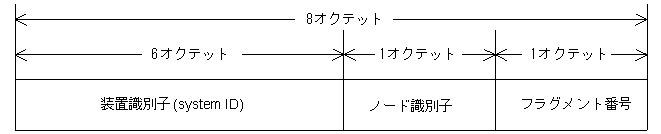

図14-7　LSPIDフォーマット

[図データ]

LSPには，その新しさを示すシーケンスナンバー (Sequence Number) があります。最初にLSPを生成するときのシーケンスナンバーは1です。情報の追加・削除・変更によりLSPを作り直すたびに，シーケンスナンバーが1増えます。2台のルータ間で同一LSPのシーケンスナンバーが異なる場合，シーケンスナンバーの大きなLSPをより新しいとみなします。

LSPには，27オクテットのヘッダと，TLVと呼ばれるフィールドが多数含まれています。TLVには，生成元ルータについての各種情報が含まれています。TLVの種別・名前，および広告内容を次の表に示します。

TLVフィールドは，以下の三つのフィールドから成り立っています。

  1. タイプ
    値フィールドに入っている情報の種別を示すフィールドです。長さは1オクテットです。0以上255以下の値をとります。
  2. 長さ
    値フィールドの長さを示すフィールドです。このフィールドの長さは1オクテットです。0以上255以下の値をとります。値の単位はオクテットです。
  3. 値
    タイプフィールドに示した種類の広告内容を納めるフィールドです。

    表14-6　TLVの種別

    TLV種別名 タイプ 説明 広告方式(ナロウ・ワイド) 情報一つ当たりの長さ(オクテット) 本装置のサポート
    Area Addresses 1 このルータの所属するエリアアドレス 両方に含まれる エリアアドレスの長さ + 1
    (可変長)    		 サポート
    Intermediate System Neighbours 2 このルータと接続している隣接ルータ ナロウだけ 11 サポート
    End System Neighbours 3 このルータと接続しているOSIホスト機器 両方に含まれる − 未サポート
    Partition Designated Level 2 Intermediate System 4 エリアが分断されたときの，分断範囲内の代表ルータ 両方に含まれる − 未サポート
    Prefix Neighbours 5 このルータが広告しているOSI経路宛先 両方に含まれる − 未サポート
    Authentication Information 10 LSPの認証情報 両方に含まれる 認証の設定による(可変長) サポート
    Optional Checksum 12 LSPのチェックサム 両方に含まれる 2 未サポート
    extended IS reachability 22 TE (トラフィック・エンジニアリング) 情報を含む，隣接ルータ情報 ワイドだけ 11 + TE情報長
    (可変長)    		 メトリック拡張だけサポート
    IP Internal Reachability Information 128 このルータが広告するIPv4内部経路 ナロウだけ 12 サポート
    Protocol Supported 129 このルータのサポートプロトコル体系 両方に含まれる 1 サポート
    IP External Reachability Information 130 このルータが広告するIPv4外部経路 ナロウだけ 12 サポート
    Inter-Domain Routing Protocol Information 131 IS-ISドメイン外ルーティングプロトコルの追加情報 両方に含まれる 規定なし 未サポート
    IP Interface Address 132 IPv4インタフェースアドレス 両方に含まれる 4 サポート
    Traffic Engineering router ID 134 TEで使用するこのルータのルータID 両方に含まれる 4 未サポート
    extended IP reachability 135 TE情報を含む，IPv4経路情報 ワイドだけ 5 + 宛先アドレス長 + TE情報長
    (可変長)    		 メトリック拡張だけサポート
    Dynamic Hostname 137 このルータの装置名 両方に含まれる 名前の長さ
    (可変長)    		 サポート
    IPv6 Interface Address 232 IPv6インタフェースアドレス 両方に含まれる 16 サポート
    IPv6 Reachability 236 IPv6経路情報 両方に含まれる 8 + 宛先アドレス長 + TE情報長
    (可変長)    		 サポート

    （凡例）　−：該当しない


(2)　IS-ISインタフェースと隣接ルータ認識

IS-ISでは，インタフェースから定期的にIS-IS Hello PDU (IIH) というパケットを送信しています。対向装置からIIHパケットを受信すると，対向装置を隣接ルータとして認識します。

IIHパケットには，パケットの有効時間 (ホールドタイマ) が含まれています。IIHを受信してからホールドタイマの時間 (単位: 秒) の間，隣接ルータを認識しつづけます。通常，ホールドタイマはIIHパケットの送信間隔よりも十分に長いため，IIHパケットを受信しつづける限り，隣接ルータとの接続が途絶えることはありません。

本装置がIS-ISプロトコルを交換するためには，IS-ISインタフェースが以下の条件を満たす必要があります。

IIHパケットを受信したときに，対向装置を隣接ルータとして受け入れるためには，以下の条件を満たす必要があります。

本装置では，IIHパケット送信間隔，およびIIHパケット送信間隔とホールドタイマの比を設定できます。デフォルトでは，IIHパケット送信間隔は10秒，ホールドタイマ比は3倍です。このとき，ホールドタイマは30秒になります。

ただし，本装置が代表ルータとなっているインタフェースについてだけ，IIHパケット送信間隔に，IIHパケット送信間隔として設定した値をホールドタイマ比で割った値を使用します。この場合，デフォルトでは，IIHパケット送信間隔は3秒，ホールドタイマは9秒になります。

(3)　経路広告

IS-ISへの経路広告の要因と，経路広告情報の詳細を以下に示します。

経路広告情報をLSPに追加する際，プロトコル体系 (IPv4・IPv6) や，広告方式 (ナロウ・ワイド) によって，広告できない情報やメトリック値の切り詰めが発生します。詳細は「表14-3　IS-IS広告方式と経路属性」をご参照ください。

IS-ISインタフェースのネットワークアドレス・プレフィックス広告時のデフォルト値を次の表に示します。

表14-7　IS-ISインタフェースのネットワークアドレス・プレフィックス広告時のデフォルト値

広告パラメータ デフォルト値 フィルタによる変更
広告する・しない する 不可能
IS-IS経路集約の対象になる・ならない
  • レベル1インタフェース
    →集約されない
  • レベル2インタフェース
    →集約されない
  • レベル1-2インタフェース
    →レベル1は集約されない
    レベル2は集約される
 不可能
広告先レベル
  • レベル1インタフェース
    →レベル1
  • レベル2インタフェース
    →レベル2
  • レベル1-2インタフェース
    →レベル1とレベル2の両方
 不可能
広告
属性		 経路種別 内部経路 不可能
メトリック種別 インターナルメトリック 不可能
メトリック値 IS-ISインタフェースのメトリック値
(デフォルト: 10)		 不可能※
ダウン ダウン経路にはならない 不可能

注※　IS-ISインタフェースの該当レベルのメトリックを変更することで，変更可能です。


(4)　広告経路集約 (サマリー)

IS-ISでは，多数の広告経路を，その経路宛先を包含するひとつのネットワークアドレス・プレフィックスに集約して広告することができます。この機能をサマリーと呼びます。

サマリーするネットワークアドレス・プレフィックスを指定した場合，これに包含される宛先への経路広告は全て削除され，その代わりにサマリーのネットワークアドレス・プレフィックスが広告されます。このとき，付加情報は，集約において最短である経路の付加情報を使用します。経路広告集約時の選択アルゴリズムを次の表に示します。

表14-11　経路集約時の経路属性引き継ぎ元経路選択条件の優先順位

選択条件の
優先順位		 名前 比較方法
高
↑
　
　
↓
低		 経路種別 内部経路を優先します。
メトリック種別 メトリック種別がインターナルメトリックである経路を選択します。
エクスターナル メトリック時の広告メトリック値 メトリック種別がエクスターナルメトリックである場合，広告メトリックの小さい経路を選択します。
インターナルメトリック値 インターナルメトリックの小さい経路を選択します。

(5)　LSPの交換と同期

IS-ISでは，隣接ルータとの間で，互いに所持していないLSPを送信しあいます。新たにLSPを生成または受信した場合，これを全隣接ルータに送信します。これにより，本装置と隣接ルータとの間で，同じLSPの集合を保持するようにします。これをLSPの同期といいます。

LSP同期手順により，本装置のLSPは全ての隣接ルータに送信されます。また，隣接ルータでは，隣接ルータのすべての隣接ルータに本装置のLSPを送信します。隣接ルータの隣接ルータでは，さらにその全隣接ルータにLSPを送信します。この手順により，本装置のLSPは該当レベルドメイン上の全ルータに配布されます。また，そのレベルのドメイン上にある全ルータLSPが本装置に集まります。

point-to-point，およびgeneric topology型のOSIインタフェースでは，LSPの同期を以下の手順で行います。

  1. 隣接ルータ認識時に，本装置の全LSPのLSPIDを列挙したパケット (CSNP: Complete Sequence Numbers PDU) を送信します。
    隣接ルータからも，隣接ルータの全LSPのLSPIDを列挙したCSNPが送信されてきます。
  2. 隣接ルータのCSNP中に本装置が保持していないLSPのLSPIDが含まれている場合，LSP更新を示すパケット (PSNP: Partial Sequence Numbers PDU) を使用して送信します。このとき，該当LSPのLSPIDについて，LSPのバージョンを0として送信します。
  3. 隣接ルータがPSNPを受信すると，本装置が所持しているLSPが，隣接ルータの所持しているLSPよりもバージョンが古い (小さい) ことがわかります。これに基づき，隣接ルータは該当LSPを送信します。
  4. 本装置がLSPを受信し，これをLSPデータベースに保持します。該当隣接ルータ以外にも隣接ルータが存在する場合，受信したLSPのLSPIDとそのバージョンを，PSNPでほかの隣接ルータへ送信します。

broadcast型のOSIインタフェースでは，LSPの同期を以下の手順で行います。

  1. まず，インタフェース上にある隣接ルータと本装置の中から，代表ルータ (DIS: Designated IS) を1台選択します。
  2. 代表ルータは，定期的に代表ルータの保持する全LSPのLSPIDをCSNPによりブロードキャストで送信します。
  3. CSNPを受信したルータにおいてCSNPに含まれるLSPIDを保持していない場合，そのLSPIDを，LSPのバージョンを0としてPSNPでブロードキャストで送信します。
  4. CSNPを受信したルータにおいてCSNPに含まれるLSPIDのバージョンの方が保持しているLSPIDのバージョンよりも新しい場合，そのLSPIDを，受信ルータの保持するLSPバージョンでPSNPでブロードキャストで送信します。
  5. CSNPまたはPSNPを受信したルータにおいて，含まれているLSPIDのバージョンが保持しているバージョンよりも古い場合，該当LSPをブロードキャストで送信します。
  6. LSPを受信した場合，これが保持するLSPよりも新しければ，LSPデータベースに保持します。受信ルータに他にIS-ISインタフェースが存在する場合，ほかのインタフェース上にある隣接ルータへ，受信したLSPのLSPIDとそのバージョンを，PSNPでほかの隣接ルータへ送信します。

(6)　経路計算

IS-ISでは，LSPデータベース上のLSPが更新されたときに経路計算を行います。経路計算は，まずレベルごとに別個に行います。経路計算の手順は以下のとおりです。

  1. LSPデータベースから隣接ルータ情報を抜き出し，ドメイン上のIS-ISルータと隣接関係からなるネットワーク構成図 (トポロジ) を書き出します。
  2. 書き出したネットワーク構成図と，そこに書いてあるルータ間のメトリックから，ネットワーク上の全ルータへの最短経路を計算します。短いとは，メトリックが小さいことを指します。最短経路が複数ある場合，そのルータへのネクストホップは複数になります (マルチパス)。
  3. 次に，最短経路が求まった全ルータについて，そのルータがLSPに広告している全経路を取り出します。
  4. 同じ経路を広告しているルータが複数ある場合，「14.2.3　経路選択アルゴリズム」に記述のアルゴリズムに従い，最短経路を選び出します。最短経路を広告しているルータが複数ある場合，最短経路はマルチパスになります。

経路計算によりレベル別経路を計算後，レベル別の経路を統合して，以下の規則によってIS-ISとしての最短経路を選択します。
