13.3.14 4バイトAS番号

<この項の構成>
(1) 概要
(2) 4バイトAS番号使用時の注意事項

(1) 概要

本装置ではコンフィグレーションで,自AS番号および接続先ピアのAS番号に4バイトAS番号を指定できます。4バイトAS番号は4バイトの10進整数値で表記し,65536〜4294967295の範囲で指定できます。なお,4バイトAS番号は,2バイトAS番号で指定できる範囲を含むため,設定できるAS番号の範囲は1〜4294967295となります。

接続先ピアが4バイトAS番号をサポートしているかどうかは,コンフィグレーションの4-byte-asサブコマンドが設定されたピアとの接続時に機能ネゴシエーションで確認します。該当ピアとの機能ネゴシエーションの結果,互いに4バイトAS番号をサポートしている場合に該当ピアが4バイトAS番号をサポートしていると見なします。外部ピアと接続時,本装置の自AS番号が4バイトAS番号でかつ接続先ピアが4バイトAS番号をサポートしていない場合は,自AS番号にAS_TRANS(23456)を使用します。

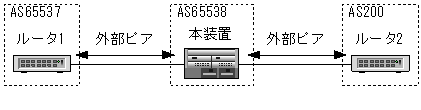

図13-29 4バイトAS番号を使用したピア接続

[図データ]

(2) 4バイトAS番号使用時の注意事項

(a) MED属性による経路選択

4バイトAS番号をサポートしていないピアと接続時,自AS番号にAS_TRANS(23456)を使用するため,接続先ピアでMED属性による経路選択ができないおそれがあります。4バイトAS番号をサポートしていないピアでの経路選択例を次の図に示します。

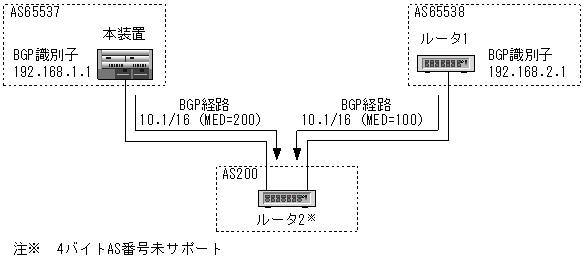

図13-30 4バイトAS番号をサポートしていないピアでの経路選択例

[図データ]

この例では,AS65537にある本装置とAS65538にあるルータ1は,AS200にあるルータ2へMED属性値が付けられた同一宛先の経路を広告しています。ルータ2では4バイトAS番号をサポートしていないため,本装置とルータ1は同一AS(AS_TRANS)であると判断し,MED属性値によって経路を選択する場合があります。この結果,本来BGP識別子の小さい本装置から学習した経路を選択するところ,MED属性値の小さいルータ1から学習した経路を選択してしまうおそれがあります。

(b) コンフィデレーション構成

コンフィデレーション構成で接続先ピアが4バイトAS番号をサポートしていない場合,接続先ピアへ広告する経路のASパス情報に4バイトAS番号のメンバーAS番号を付けないため,ASループを検出できないおそれがあります。このため,4バイトAS番号をサポートしていないピアとコンフィデレーションを構成しないでください。ASループを検出できないコンフィデレーション構成例を次の図に示します。

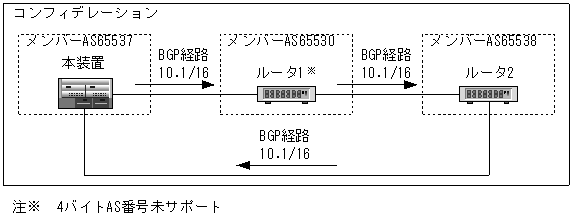

図13-31 ASループを検出できないコンフィデレーション構成例

[図データ]

この例では,メンバーAS65537にある本装置からメンバーAS65530にあるルータ1を経由してメンバーAS65538にあるルータ2へBGP経路を広告して,さらにルータ2から本装置へBGP経路を広告する,ASループ構成になっています。ルータ1は4バイトAS番号をサポートしていないため,本装置はルータ1に広告する経路のASパス情報に4バイトAS番号のメンバーAS番号を付けません。したがって,本装置はルータ2から経路を学習しても,ASループを検出できません。

(c) 経路集約

4バイトAS番号をサポートしているルータが広告した経路を,4バイトAS番号をサポートしていないルータで経路集約した場合,4バイトAS番号が消失するため,ASループを検出できないおそれがあります。経路集約による4バイトAS番号消失の構成例を次の図に示します。

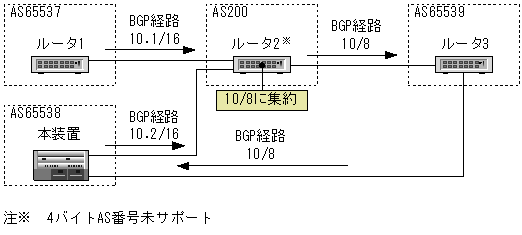

図13-32 経路集約による4バイトAS番号消失の構成例

[図データ]

この例では,AS65537にあるルータ1とAS65538にある本装置から同一宛先のBGP経路をAS200にあるルータ2へ広告し,ルータ2で該当経路を集約したあと,該当集約経路をAS65539のルータ3経由で本装置が学習する,ASループ構成になっています。ルータ2は4バイトAS番号をサポートしていないため,集約経路のASパス情報に4バイトAS番号を付けません。したがって,本装置ではASループを検出できません。

(d) MIBおよびフロー統計機能でのAS情報の扱い

BGP4のMIB情報およびsFlowやNetFlowで採取されるAS情報には,4バイトAS番号ではなく,AS_TRANS(23456)が設定されます。
