12.9.2　複数のプロトコルで同じ宛先の経路を学習する場合の注意事項

複数のプロトコルで同じ宛先の経路を学習すると，ネットワーク構成によってはルーティングループが発生することがあります。そのようなネットワーク構成では，経路のフィルタリングによってルーティングループが発生しないように注意してください。

次の図のネットワーク構成例では，10.0.0.0のネットワークはOSPFを使用し，10.1.0.0のネットワークではRIPを使用しています。

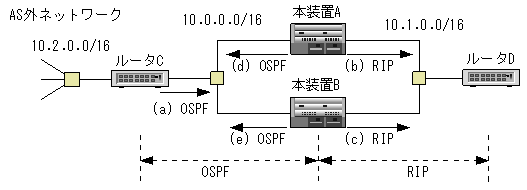

図12-54　ネットワーク構成例

[図データ]

ネットワーク10.2.0.0宛ての経路は次の3種類が生成されます。

  1. ルータCが広告するAS外経路(図の(a))
  2. OSPFからRIPにエキスポートした経路(図の(b)，(c))
  3. RIPからOSPFにエキスポートした経路(図の(d)，(e))

この例では本装置Bが(d)を選択し本装置Aが(c)を選択した場合，または本装置Aが(e)を選択し本装置Bが(b)を選択した場合にルーティングループ(ネクストホップがお互いのルータを向いている)が発生します。このようなケースでは本装置Aや本装置BがOSPFからRIPに広告した10.2.0.0宛ての経路をRIPからOSPFのAS外経路として学習しないようにフィルタリング(エキスポート・フィルタ)を設定する必要があります。
