8.4.2　マルチプルスパニングツリーのネットワーク設計

＜この項の構成＞
(1)　MSTインスタンス単位のロードバランシング構成
(2)　MSTリージョンによるネットワーク設計

(1)　MSTインスタンス単位のロードバランシング構成

マルチプルスパニングツリーでは，MSTインスタンス単位にロードバランシングが可能です。ロードバランシング構成の例を次の図に示します。この例では，VLAN 10，20をMSTインスタンス1に，VLAN 30，40をMSTインスタンス2に設定して，二つのロードバランシングを行っています。PVST+では，この例のように2通りのロードバランシングであってもVLAN数分の4つのツリーが必要となります。

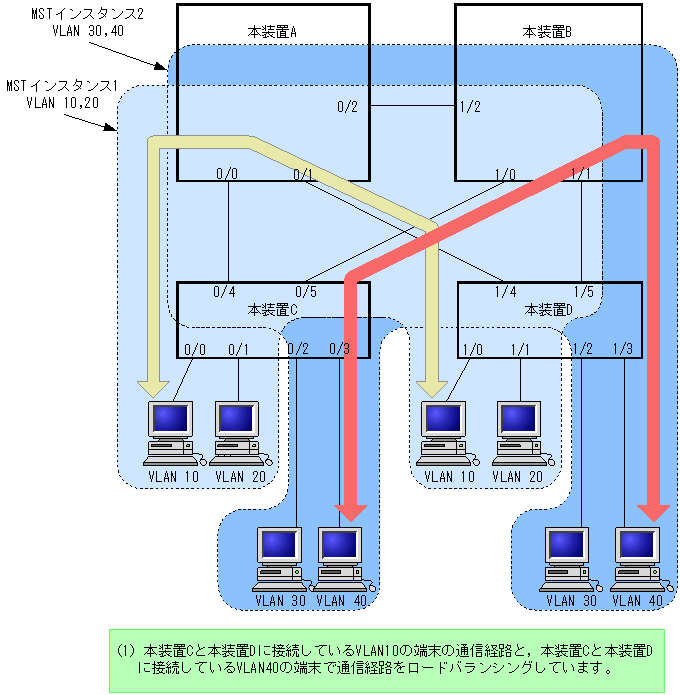

図8-11　ロードバランシング構成

[図データ]

(2)　MSTリージョンによるネットワーク設計

ネットワーク構成が大規模になるに従ってネットワーク設計は複雑になりますが，MSTリージョンによって中小規模構成に分割することで，例えば，ロードバランシングをMSTリージョン単位に実施できるため，ネットワーク設計が容易になります。

次の図にMSTリージョンによるネットワーク設計例を示します。この例では，装置A，B，CをMSTリージョン#1，装置D，E，FをMSTリージョン#2，本装置G，H，IをMSTリージョン#3に設定して，ネットワークを三つのMSTリージョンに分割しています。

図8-12　MSTリージョンによるネットワーク構成

[図データ]
