7.4.2　装置間の接続とMACアドレス設定

複数の装置でMAC VLANを構成する場合，装置間の接続はTaggedポートを推奨します。Taggedポートで受信したフレームのVLAN判定はVLAN-Tagで行います。そのため，送信元MACアドレスがVLANに設定されていなくても，MAC VLANで通信できます。Taggedポートで装置間を接続した場合については，「図7-4　MAC VLANの構成例」を参照してください。

Untaggedポートで装置間を接続する場合は，そのVLANに属する全てのMACアドレスを全ての装置に設定する必要があります。ルータが存在する場合は，ルータのMACアドレスも登録してください。また，VRRPを使用している場合は，仮想ルータMACアドレスを登録してください。

Untaggedポートで装置間を接続した場合の図を次に示します。

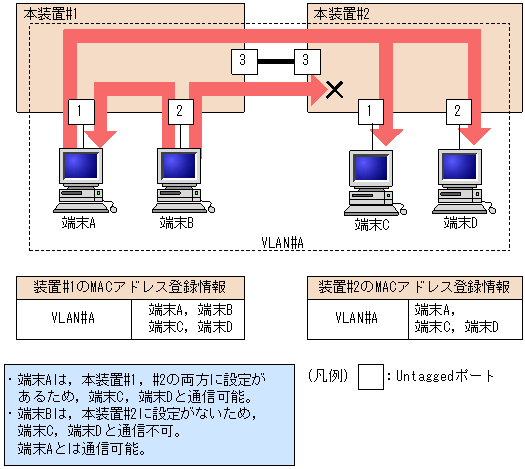

図7-5　装置間をUntaggedポートで接続した場合

[図データ]
