7.4.1　概要

送信元のMACアドレス単位にVLANのグループ分けを行います。同じMACアドレスを複数のVLANに設定することはできません。VLANへのMACアドレスの登録は，コンフィグレーションによる静的な設定と，レイヤ2認証機能による動的な登録が可能です。

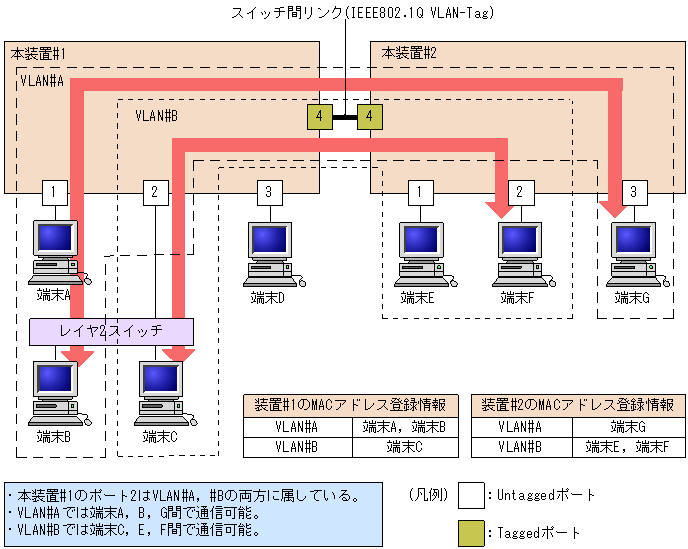

MAC VLANの構成例を次の図に示します。VLANを構成する装置間にTaggedポートを設定している場合は，送信元MACアドレスに関係なくVLAN-TagによってVLANを決定します。そのため，全ての装置に同じMACアドレスの設定をする必要はありません。装置ごとにUntaggedポートに接続した端末のMACアドレスを設定します。

図7-4　MAC VLANの構成例

[図データ]
