6.1.1　概要

＜この項の構成＞

(1)　MACアドレス学習とFDB

(2)　VLAN

(3)　スイッチポートとルータポート

(1)　MACアドレス学習とFDB

レイヤ2スイッチはフレームを受信すると送信元MACアドレスをフィルタリング・データベース(FDB)と呼ばれるテーブルに登録します。FDBの各エントリには，MACアドレスとフレームを受信したポートおよび監視事項(エージングタイマ値)が記録されます。フレームを受信するごとに送信MACに対応するFDBのエントリが更新されます。

レイヤ2スイッチは，FDBのエントリに従ってフレームのフィルタリングを行います。フレームを受信するとスイッチは宛先MACアドレスとFDB内のMACアドレスを比較します。一致するエントリがないとフレームを受信したインタフェース以外のすべてのインタフェースにフレーム中継を行います。これをフラッディングと呼びます。

宛先MACアドレスに一致するエントリがFDBにあると，スイッチはフレームを受信したインタフェースとFDBのエントリのインタフェースを比較します。インタフェースが同一であればフレームの中継は不要であるため，フレームを廃棄します。インタフェースが異なっていれば，FDBのエントリに示されたインタフェースへフレームを中継します。それ以外のインタフェースへはフレーム中継は行いません。

(2)　VLAN

VLANは，スイッチ内を仮想的なグループに分ける機能のことです。スイッチ内を複数のVLANにグループ分けすることによってブロードキャストドメインを分割します。これによって，ブロードキャストフレームの抑制や，セキュリティの強化を図ることができます。

VLANの概要を次の図に示します。VLAN#AとVLAN#Bの間ではブロードキャストドメインが分割されるため，フレームが届くことはありません。

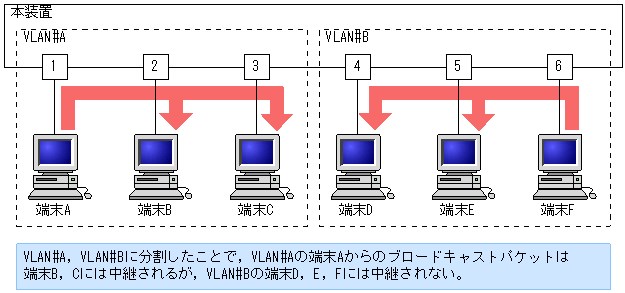

図6-1　VLANの概要

(3)　スイッチポートとルータポート

本装置のポートには，VLANに所属するポートとして使用するスイッチポートと，VLANに所属せず単独のポートとして使用するルータポートの2種類があります。

これらのポートの使い方について，次に示します。

(a)　スイッチポート

VLANに所属して使用するポートをスイッチポートと呼びます。VLANのUntaggedポートまたはTaggedポートとして設定します。

装置のデフォルトのコンフィグレーションではデフォルトVLANだけが存在し，すべてのイーサネットのポートがスイッチポートです。

(b)　ルータポート

VLANに所属せず単独のポートで主にレイヤ3の機能を使用するポートをルータポートと呼びます。次の表に示す設定をしたポートがルータポートになります。

表6-1　ルータポートの設定

ルータポート	設定
イーサネット	コンフィグレーションコマンドline（イーサネット）に直接コンフィグレーションコマンドipを設定
イーサネット （Tag-VLAN連携）	コンフィグレーションコマンドline（イーサネット）にTag-VLAN連携機能（コンフィグレーションコマンドvlan）を設定
リンクアグリゲーション	リンクアグリゲーションに直接コンフィグレーションコマンドipを設定
リンクアグリゲーション （Tag-VLAN連携）	リンクアグリゲーションにTag-VLAN連携機能（コンフィグレーションコマンドvlan）を設定
POS	POSのポート

(c)　スイッチポートとルータポートの違い

スイッチポートは，VLANを使用して，レイヤ2スイッチ機能およびレイヤ3機能を使用できます。

ルータポートは，スイッチポートとして設定しているVLANとは独立のポートして使用できます。NIFの一つのポートおよびリンクアグリゲーションをレイヤ3インタフェースとして使用したい場合に，VLAN IDを使用せずにIPアドレスを付与してレイヤ3機能などを使用できます。また，Tag-VLAN連携機能で設定するVLAN IDは，スイッチポートで使用しているVLANのVLAN ID，または別ポートで設定しているTag-VLAN連携機能のVLAN IDとは無関係に番号を割り当てることができます。

(d)　スイッチポートとルータポートのサポート機能

レイヤ2スイッチ機能とその関連機能において，ルータポートまたはスイッチポートのどちらかだけしか使用できない機能があります。それぞれのサポート機能を次の表に示します。ルータポートはレイヤ2スイッチ機能を使用できない点がスイッチポートとは異なります。

表6-2　スイッチポート，ルータポートのサポート機能

機能	スイッチポート	ルータポート
イーサネット（line）	○	○
POS	×	○
リンクアグリゲーション	○	○
Tag-VLAN連携機能	×	○
MACアドレス学習	○	×
VLAN機能	○	×
VLAN拡張機能	○	×
スパニングツリー	○	×
IGMP snooping，MLD snooping	○	×
GSRP	○	×
IEEE802.1X機能	○	×

（凡例）○：サポートします。×：サポートしていません。
