8.2.2　ダイナミックVLANモード

ダイナミックVLANモードでは，認証前VLANに収容されていた端末を，認証成功後，内蔵Web認証DBまたはRADIUSに登録されているVLAN IDを使用して，MAC VLANとMACアドレステーブルに登録して認証後VLANへの通信を許可します。このため，次に示す設定が必要になります。

MAC VLANが設定されているポートを認証ポートとして設定
認証前VLANと認証後VLAN間に不要な通信を禁止するアクセスリストの設定

〈この項の構成〉

(1)　ローカル認証方式

内蔵Web認証DBを使用したローカル認証方式の構成を次の図に示します。

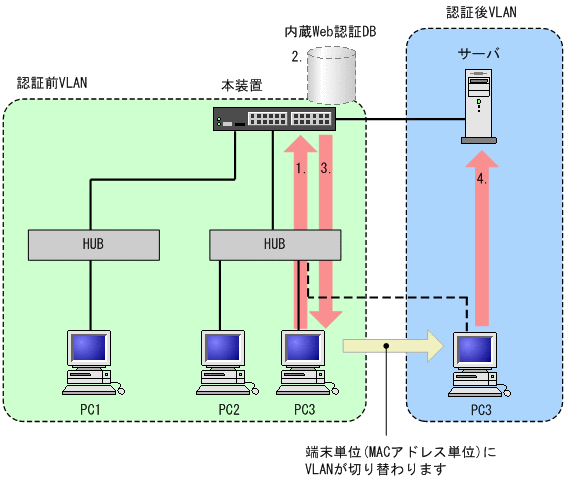

図8‒4　ダイナミックVLANモードのローカル認証方式の構成

HUB経由で接続されたPCからWebブラウザを起動し，本装置にアクセスします。
本装置の内蔵Web認証DBに登録されたユーザ情報と，PCから入力されたユーザIDおよびパスワードとの一致を確認する認証を行います。
認証が成功であれば，認証成功画面をPCに表示し，認証後VLANへ切り替わります。
認証済みのPCは，認証後VLANのサーバに接続できるようになります。

(2)　RADIUS認証方式

RADIUSサーバを使用したRADIUS認証方式の構成を次の図に示します。

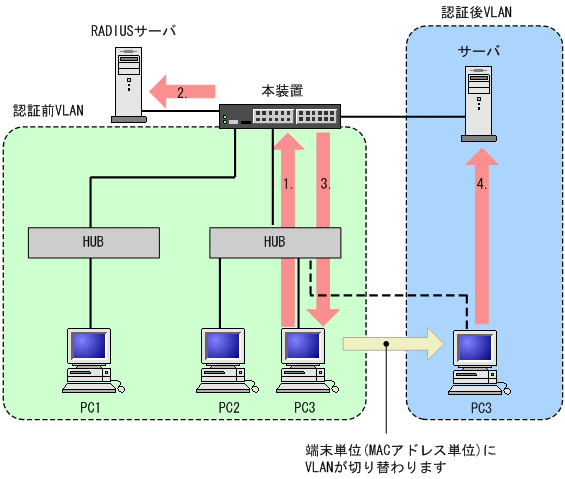

図8‒5　ダイナミックVLANモードのRADIUS認証方式の構成

HUB経由で接続されたPCからWebブラウザを起動し，本装置にアクセスします。
RADIUSサーバに登録されたユーザ情報と，PCから入力されたユーザIDおよびパスワードとの一致を確認する認証を行います。
認証が成功であれば，認証成功画面をPCに表示し，認証後VLANへ切り替わります。
認証済みのPCは，認証後VLANのサーバに接続できるようになります。
