8.2.1　固定VLANモード

固定VLANモードでは，認証対象端末が認証前のときは，MACアドレステーブルに登録されず，接続されたVLAN内へ通信できない状態です。認証が成功すると，端末のMACアドレスをMACアドレステーブルに登録し，VLAN内へ通信できるようになります。

本装置では認証ポートとして次のポートを設定できます。

アクセスポート
トランクポート

トランクポートに入ってきたTaggedフレームおよびUntaggedフレームの扱いを次に示します。

認証時のパケットがTaggedフレームの場合，認証成功後はVLAN Tagで示されたVLANに通信できます。
認証時のパケットがUntaggedフレームの場合，認証成功後はネイティブVLANに通信できます。

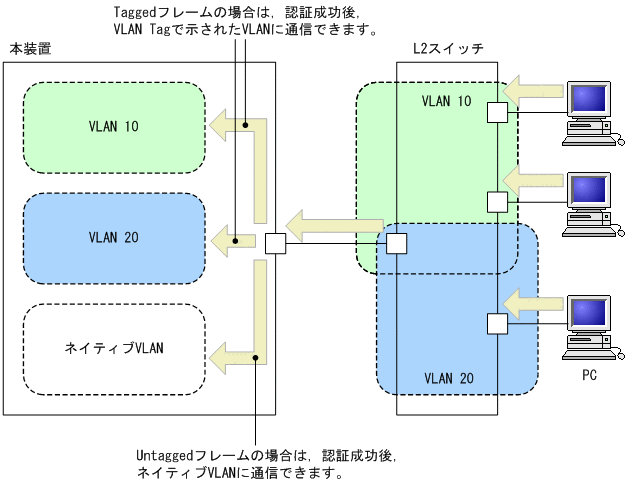

図8‒1　トランクポートの扱い

〈この項の構成〉

(1)　ローカル認証方式

内蔵Web認証DBを使用したローカル認証方式の構成を次の図に示します。

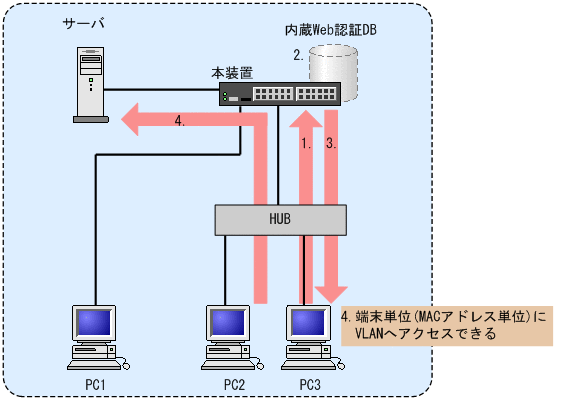

図8‒2　固定VLANモード時のローカル認証方式の構成

HUB経由で接続されたPCからWebブラウザを起動し，本装置にアクセスします。
本装置の内蔵Web認証DBに登録されたユーザ情報と，PCから入力されたユーザIDおよびパスワードとの一致を確認する認証を行います。
認証が成功であれば，認証成功画面をPCに表示します。
認証済みPCは接続されたVLANのサーバに接続できるようになります。

(2)　RADIUS認証方式

RADIUSサーバを使用したRADIUS認証方式の構成を次の図に示します。

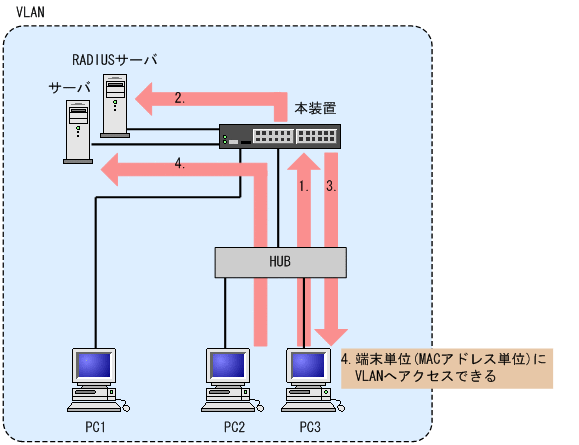

図8‒3　固定VLANモード時のRADIUS認証方式の構成

HUB経由で接続されたPCからWebブラウザを起動し，本装置にアクセスします。
RADIUSサーバに登録されたユーザ情報と，PCから入力されたユーザIDおよびパスワードとの一致を確認する認証を行います。
認証が成功であれば，認証成功画面をPCに表示します。
認証済みPCは接続されたVLANのサーバに接続できるようになります。
