28.2.4 通信経路の切り替え
マスタノードは，リング障害の検出による迂回経路への切り替えのために，セカンダリポートをブロッキングからフォワーディングに変更します。また，リング障害の復旧検出による経路の切り戻しのために，セカンダリポートをフォワーディングからブロッキングに変更します。これに併せて，早急な通信の復旧を行うために，リング内のすべてのノードで，MACアドレステーブルエントリのクリアが必要です。MACアドレステーブルエントリのクリアが実施されないと，切り替え（または切り戻し）前の情報に従ってデータフレームの転送が行われるため，正しくデータが届かないおそれがあります。したがって，通信を復旧させるために，リングを構成するすべてのノードでMACアドレステーブルエントリのクリアを実施します。なお，クリアするMACアドレステーブルのエントリは，コンフィグレーションコマンドmac-clear-modeの設定に従います。

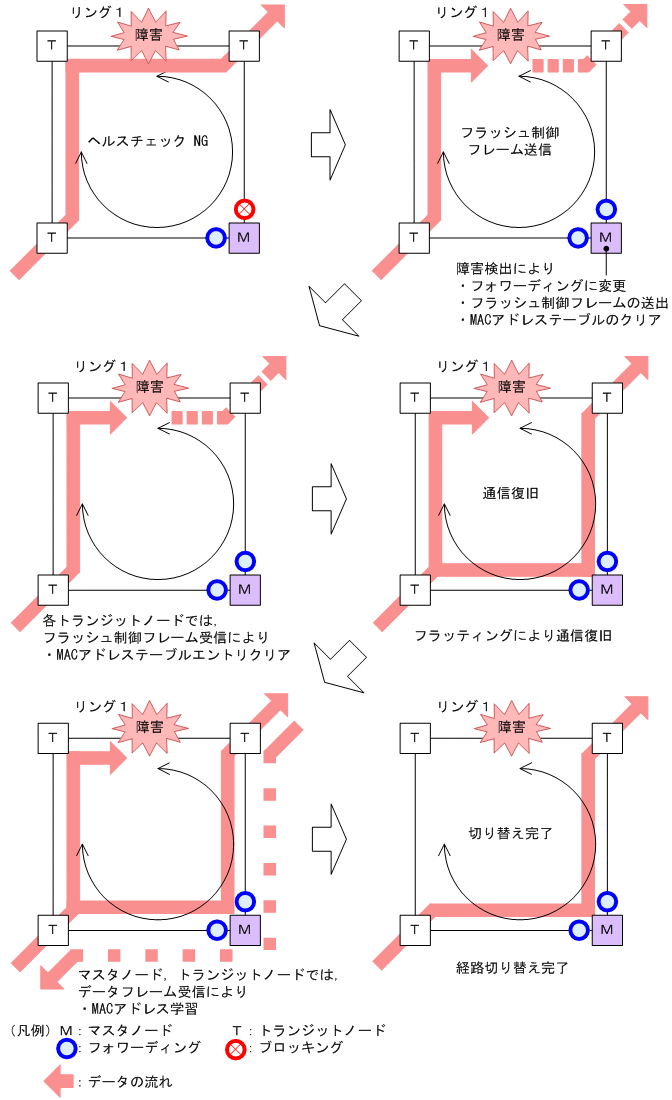

マスタノードおよびトランジットノードそれぞれの場合の切り替え動作について次に説明します。
|
|
![[図データ]](./GRAPHICS/ZU117260.GIF)
- 〈この項の構成〉
(1) マスタノードの経路切り替え
マスタノードでは，リング障害を検出するとセカンダリポートのブロッキングを解除します。また，MACアドレステーブルエントリのクリアを行います。これによって，MACアドレスの学習が行われるまでフラッディングを行います。セカンダリポートを経由したフレームの送受信によってMACアドレス学習を行い，新しい経路への切り替えが完了します。
(2) トランジットノードの経路切り替え
マスタノードがリングの障害を検出すると，同一の制御VLANを持つリング内の，そのほかのトランジットノードに対してMACアドレステーブルエントリのクリアを要求するために，フラッシュ制御フレームと呼ぶ制御フレームを送信します。トランジットノードでは，このフラッシュ制御フレームを受信すると，MACアドレステーブルエントリのクリアを行います。これによって，MACアドレスの学習が行われるまでフラッディングを行います。新しい経路でのフレームの送受信によってMACアドレス学習が行われ，通信経路の切り替えが完了します。
