8.1.6 メンバスイッチの交換

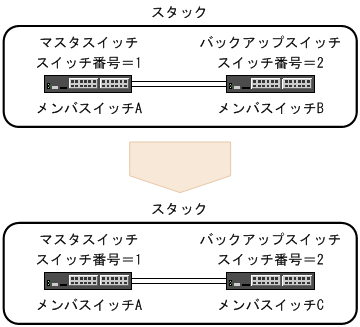

次の図に示すように，マスタスイッチとして動作するメンバスイッチAとバックアップスイッチとして動作するメンバスイッチBで構成するスタックで，メンバスイッチBをメンバスイッチCに交換します。
|
|
![[図データ]](./GRAPHICS/ZU106850.GIF)
メンバスイッチを交換する流れを次の表に示します。
|
操作の流れとその内容 |
設定対象 |
|---|---|
|
(1) メンバスイッチAと本装置Cのライセンスとソフトウェアを確認
|
メンバスイッチA 本装置C （メンバスイッチC） |
|
メンバスイッチB |
|
|
本装置C （メンバスイッチC） |
|
(4) メンバスイッチAと接続するためのメンバスイッチCのコンフィグレーションの設定
|
本装置C （メンバスイッチC） |
|
(5) メンバスイッチAとメンバスイッチCの2台スタックへ移行
|
− |
（凡例）−：該当なし
- 注※
-
メンバスイッチCがスタック専用ポートを実装するモデルの場合，この操作は不要です。
スタック機能を設定してから装置を再起動すると，ランニングコンフィグレーションに対してスタックポートを設定したイーサネットインタフェース（スタック専用ポート）が反映された状態で装置が起動します。
- 〈この項の構成〉
(1) メンバスイッチAと本装置Cのライセンスとソフトウェアを確認
動作しているメンバスイッチAと，交換する本装置Cのソフトウェアライセンスとオプションライセンス，およびソフトウェアのバージョンを確認します。
メンバスイッチAと本装置Cとでソフトウェアライセンスおよびオプションライセンスによって有効化される機能が異なる場合は，メンバスイッチAに合わせて本装置Cにソフトウェアライセンスおよびオプションライセンスを設定してください。メンバスイッチAと本装置Cとでソフトウェアのバージョンが異なる場合には，本装置CのソフトウェアをメンバスイッチAと同じソフトウェアのバージョンにアップデートして一致させてください。
- ［手順］
1. > show license Switch 1 (Master) ----------------- Date 20XX/10/26 12:00:00 UTC Available: SL-L3L-004 Serial Number Licensed software 1500-abcd-0009-0000 SL-L3L-004(AX-P3660-G8) Switch 2 (Backup) ----------------- Date 20XX/10/26 12:00:00 UTC Available: SL-L3L-004 Serial Number Licensed software 1500-1234-0009-0000 SL-L3L-004(AX-P3660-G8)メンバスイッチAでソフトウェアライセンスおよびオプションライセンスを確認します。
2. > show version software Switch 1 (Master) ----------------- Date 20XX/10/26 12:01:00 UTC S/W: OS-L3M Ver. 12.0 Switch 2 (Backup) ----------------- Date 20XX/10/26 12:01:00 UTC S/W: OS-L3M Ver. 12.0
メンバスイッチAでソフトウェアのバージョンを確認します。
3. > show license Date 20XX/10/26 13:00:00 UTC Available: SL-L3L-004 Serial Number Licensed software 1500-1234-0009-0000 SL-L3L-004(AX-P3660-G8)本装置Cでソフトウェアライセンスおよびオプションライセンスを確認します。手順1で確認したメンバスイッチAのソフトウェアライセンスおよびオプションライセンスと有効化される機能が同じであることを確認してください。
4. > show version software Date 20XX/10/26 13:01:00 UTC S/W: OS-L3M Ver. 12.0
本装置Cでソフトウェアのバージョンを確認します。手順2で確認したメンバスイッチAのソフトウェアのバージョンと同じであることを確認してください。
(2) メンバスイッチBの停止
メンバスイッチBにログインして，メンバスイッチBを停止します。
［手順］
-
02B> reload stop
メンバスイッチBを停止します。
なお，マスタスイッチであるメンバスイッチAからもメンバスイッチBを停止できます。その場合は，メンバスイッチAにログインして次のコマンドを実行してください。
> reload switch 2 stop
-
電源をOFFにして，スタック構成から外します。
(3) 本装置Cをスイッチ番号2として1台スタックへ移行
本装置Cのスイッチ番号を2にして，スタック機能を有効にする設定をします。
- ［設定のポイント］
-
本装置Cのスイッチ番号を2に設定します。その後，stack enableコマンドでスタックで動作させる設定をしてから本装置を再起動する必要があります。そのため，運用を開始する前に設定してください。また，stack enableコマンドを設定すると，本装置を再起動するまですべてのコンフィグレーションが変更できません。
なお，stack enableコマンドを設定すると，同時に次のコンフィグレーションが自動で設定されます。
-
no service ipv6 dhcp
-
［コマンドによる設定］
-
# set switch 2
# configure
スイッチ番号を2に設定します。
-
(config)# stack enable
After this command execute, please save configuration editing now in startup-config, and please reboot a device.
Do you wish to continue ? (y/n):
スタックで動作させる設定をします。コンフィグレーションの変更確認メッセージに対してyを入力します。
-
(config)# save
(config)# exit
コンフィグレーションを保存して，コンフィグレーションコマンドモードから装置管理者モードに戻ります。
-
# reload
本装置を再起動します。再起動後，本装置は1台構成のスタックのメンバスイッチとして動作します。
(4) メンバスイッチAと接続するためのメンバスイッチCのコンフィグレーションの設定
メンバスイッチCに，メンバスイッチAと接続してスタックを構成するための最小限のコンフィグレーションを設定します。
- ［設定のポイント］
-
メンバスイッチAと接続したときにメンバスイッチAが障害などで再起動してもメンバスイッチCがマスタスイッチとして動作しないように，メンバスイッチCのマスタ選出優先度を1に設定します。
なお，ここで設定したコンフィグレーションは，マスタスイッチとなるメンバスイッチAで設定したコンフィグレーションに置き換えられます。
［コマンドによる設定］
-
(config)# interface hundredgigabitethernet 2/0/49
(config-if)# switchport mode stack
(config-if)# exit
(config)# interface hundredgigabitethernet 2/0/50
(config-if)# switchport mode stack
(config-if)# exit
メンバスイッチC（スイッチ番号2）のイーサネットインタフェースにスタックポートを設定します。
-
(config)# switch 2 priority 1
メンバスイッチC（スイッチ番号2）のマスタ選出優先度を1に設定します。
-
(config)# save
(config)# exit
コンフィグレーションを保存して，コンフィグレーションコマンドモードから装置管理者モードに戻ります。
(5) メンバスイッチAとメンバスイッチCの2台スタックへ移行
それぞれ1台構成のスタックのメンバスイッチとして動作しているメンバスイッチAとメンバスイッチCのスタックポートを接続して，2台構成のスタックに移行します。
メンバスイッチCのマスタ選出優先度が1のため，メンバスイッチAはマスタスイッチとして動作を継続して，メンバスイッチCは自動で再起動します。
再起動後，メンバスイッチAのコンフィグレーションに同期するためにメンバスイッチCは自動で再起動します。その後，メンバスイッチAがマスタスイッチ，メンバスイッチCがバックアップスイッチとなるスタック構成で動作します。
［手順］
-
メンバスイッチAとメンバスイッチCのスタックポートを接続します。
-
# show switch detail
運用コマンドshow switch detailを実行して，メンバスイッチAがマスタスイッチ，メンバスイッチCがバックアップスイッチとなるスタックで動作していることを確認します。
