19.1.4　ポートミラーリングの注意事項

＜この項の構成＞

(1)　他機能との共存

(2)　ポートミラーリング使用時の注意事項

(3)　ポートミラーリング802.1Q Tag付与機能使用時の注意事項

(1)　他機能との共存

• 802.1Q Tag付与機能を使用しない場合，ミラーポートでは，VLAN機能およびレイヤ3通信機能が使用できません。VLAN機能を前提とするスパニングツリー，Ring Protocol，IGMP snooping/MLD snoopingなどの機能や，レイヤ3通信機能を前提とするSNMP，DHCPなどの機能も使用できません。ただし，802.1Q Tag付与機能を使用する場合は，プロトコルVLANおよびMAC VLANの機能以外は使用できます。
• DHCP snoopingを有効にした場合，本装置が送信するすべてのDHCPパケットはミラーリングされません。また，ダイナミックARP検査も有効にした場合，本装置が送信するすべてのARPパケットもミラーリングされません。
• ポリシーベースミラーリングを使用している場合，ポートミラーリングで送信フレームのミラーリングを設定できません。
• ポリシーベースミラーリングでミラーポートとして使用しているポートは，ポートミラーリングではミラーポートとして設定できません。

(2)　ポートミラーリング使用時の注意事項

• 送信フレームのミラーリングでは，モニターポートから送信されるフレームの順序と異なる順序で送信されることがあります。
• VLANインタフェースに送信側フィルタを設定すると，ミラーリングされたフレームのVLAN IDが一致したときにも有効となります。フィルタで廃棄を設定した場合，ミラーリングされたフレームが廃棄されて，ミラーリングされません。
• 送信フレームのミラーリングで複数モニターポートを設定し，そのすべてまたは一部のポートにフレームをフラッディングする場合，ミラーリングするフレームは次のようになります。

  • 1個のフレームがミラーリングされます。
• 送信フレームがIPマルチキャスト中継パケットの場合，そのパケットを受信したときのVLANのTagを持つTaggedフレームがミラーリングされます。VLANのTag以外のイーサネットフレームのヘッダ情報も受信時のものとなります。
• 送信フレームのミラーリングでは，次に示す状態でモニターポートが通信できない場合でも，フレームによってはミラーリングされます。

  • スパニングツリーによるBlocking，Discarding，Listening，およびLearning状態
  • GSRPによるブロッキング状態
  • Ring Protocolによるブロッキング状態
  • アップリンク・リダンダントでのスタンバイポート
  • IEEE802.1Xによる未認証
  ミラーリングされるフレームを次に示します。

  • フラッディングされるフレーム
  • モニターポートの状態を送信禁止にする際に実施するMACアドレステーブルのクリア処理中に，MACアドレステーブルエントリに一致したフレーム
• 送信フレームのミラーリングでは，ポート帯域制御で廃棄されないフレームがミラーリングされなかったり，ポート帯域制御で廃棄されるフレームがミラーリングされたりすることがあります。
• 送信フレームのミラーリングでVXLAN Accessポートをモニターポートに指定し，該当ポートで受信したフレームをフラッディングする場合，ミラーリングされます。このとき，ミラーリング対象フレームがUntaggedフレームで，サブインタフェースマッピングポートでフレームを受信した場合，VLAN IDが4095のTaggedフレームとしてミラーリングされます。【SL-L3A】
• 本装置でIPマルチキャストルーティング機能とIGMP/MLD snooping機能を同時に使用している状態で，送信フレームのミラーリングでモニターポートにIPマルチキャストが有効なポートを指定し，該当ポートでネガティブキャッシュまたは中継エントリが登録済みのIPマルチキャストパケットを受信した場合，該当のパケットがミラーリングされます。

(3)　ポートミラーリング802.1Q Tag付与機能使用時の注意事項

• VLAN Tagが付くため，通常より4バイト大きいサイズのフレームを扱える必要があります。特に，Taggedフレームおよび送信フレームに対してミラーリングする場合，ミラーリングされたフレームはVLAN Tagが2段になるため，8バイト大きいサイズのフレームを扱える必要があります。
• ミラーポートとして設定するポートには，トランクポートを接続してください。
• ミラーリングされたフレームは，ミラーポートと同じポートに設定されたリンクアグリゲーションやレイヤ2スイッチ機能の通信状態に関係なく送信されます。
• モニターポートで受信したユニキャストフレームが中継装置宛ての場合，ミラーリングされたフレームのMACアドレスを持つ中継装置で自宛として受信するため，付けられたVLAN Tagに基づくレイヤ2中継ができません。中継装置でレイヤ2中継をするには，モニターするフレームを中継するVLANに対して，VLANごとのMACアドレスを設定してください。

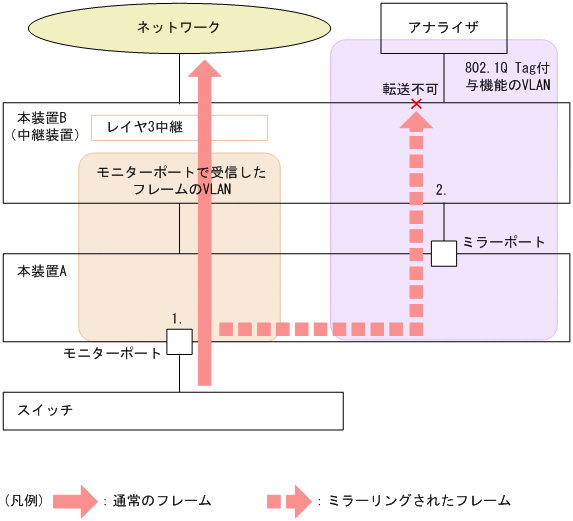

  図19-3　中継装置宛てフレームのミラーリング



  1. 本装置Aのモニターポートで本装置B宛てのユニキャストフレームを受信
     モニターポートで受信したフレームのVLANと802.1Q Tag付与機能のVLANのMACアドレスが同じになります。

  2. ミラーリングされたフレームは，本装置Bで自宛として受信
     自宛のフレームはレイヤ2中継をしないため，アナライザへ転送できません。
