コンフィグレーションガイド Vol.1


3.2.13 IPv4・IPv6マルチキャストルーティングプロトコル

〈この項の構成〉

(1) IPv4マルチキャスト

IPv4マルチキャストを設定できるインタフェース数およびルーティングテーブルのエントリ数を次の表に示します。本装置はIPv4マルチキャストルーティングプロトコルとしてPIM-SMまたはPIM-SSMをサポートします。PIM-SMとPIM-SSMは同時に動作できます。

表3‒97 IPv4マルチキャストの最大数

項 目

最大数

PIM-SM/SSMマルチキャストインタフェース数※1

63/装置

IGMP動作インタフェース数

127/装置

マルチキャスト送信元の数

128/グループ

PIM-SM/SSMマルチキャスト経路情報のエントリ((S,G)エントリ,(*,G)エントリ,およびネガティブキャッシュ)数※2

S:送信元IPアドレス

G:グループアドレス

1024/装置

IGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連携動作させる設定数(ソース,グループのペア数)※3

256/装置

IGMPv3で1Reportにつき処理できるrecord情報※4

32record/メッセージ

32ソース/record

IGMP加入グループ数※5

256/装置

マルチキャストルータ隣接数

64/装置

ランデブーポイント数

2/グループ

1装置当たりランデブーポイントで設定できるグループ数

128/装置

1ネットワーク当たりランデブーポイントに設定できる延べグループ数

128/ネットワーク

128/装置

1ネットワーク当たりのBSR候補数

16/ネットワーク

32/装置

静的加入グループ数※6

256/装置

静的ランデブーポイント(RP)ルータアドレス数

16/装置

インタフェース当たりのIGMP加入グループ数※5

256/インタフェース

IGMPグループ当たりのソース数

128/グループ

注※1

PIM-SM/PIM-SSMとして他ルータと隣接するインタフェース数。

注※2

上限はテーブルエントリ数の配分パターンによって異なります。詳細は「3.2.1 テーブルエントリ数」を参照してください。ただし,次の条件を同時に満たす環境でPIM-SMを使用する場合,最大エントリ数が128以上のモードを選択していても,最大エントリ数は128になります。

  • マルチキャストブロードバンド通信

  • 本装置がfirst hop routerまたはランデブーポイント

また,本装置に設定されたIPインタフェース数(マルチキャストインタフェース数ではない)によってもエントリ数が変わります。エントリ単位の入出力ポート数を全エントリ分合算したポート数が「表3‒98 IPインタフェース設定数に対するマルチキャスト入出力ポート数」に示す範囲内になるように使用してください。

なお,IPv4とIPv6を同時動作させた場合はIPv4とIPv6のエントリの合計となります。

1エントリ内の入出力ポート数は,入出力インタフェースで同一のポートを使用している場合は1で数えます。例えば,入力インタフェースでポート0/1および0/2,出力インタフェース1でポート0/2,0/3および0/4,出力インタフェース2でポート0/3,0/4および0/5を使用している場合,該当するエントリの入出力ポート数は5となります。

IPインタフェース設定数が64の場合,1エントリ当たりの平均入出力ポート数が32であれば127エントリまで,平均入出力ポート数が16であれば255エントリまで使用できます。

注※3

マルチキャストで使用するインタフェース数および加入グループ数によって設定できる数が変わります。「表3‒99 使用インタフェース数に対するIGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数」および「表3‒100 加入グループ数に対するIGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数」に示す範囲内で使用してください。加入グループ数は,動的および静的加入グループ数の総計です。同一グループアドレスが異なるインタフェースに加入している場合,加入グループ数は一つではなく,加入したインタフェースの数になります。

注※4

一つのReportメッセージで処理できるソース数は延べ256ソースまでです。ソース情報のないrecordも1ソースとして数えます。

IGMPv3(EXCLUDEモード)でPIM-SSMを連携動作させる設定をした場合,その設定に一致したEXCLUDE recordで定義されているソース数を数えます。また,受信したReportメッセージ内にEXCLUDE recordが複数存在し,IGMPv3(EXCLUDEモード)でPIM-SSMを連携動作させる設定で追加したソース数が延べ256を超えた場合,以降のそのメッセージ内のEXCLUDE recordで,連携動作の対象となるEXCLUDE recordについてマルチキャスト中継情報は作成しません。

注※5

本装置に直接接続しているグループの数を示します。IGMPv3使用時に送信元を指定する場合のグループ数は,送信元とグループの組み合わせの数となります。「図3‒1 マルチキャストグループ数の例」の例では3です。インタフェース当たりの加入可能グループ数については,「表3‒101 IPv4でのインタフェース当たりの加入可能グループ数」を参照してください。

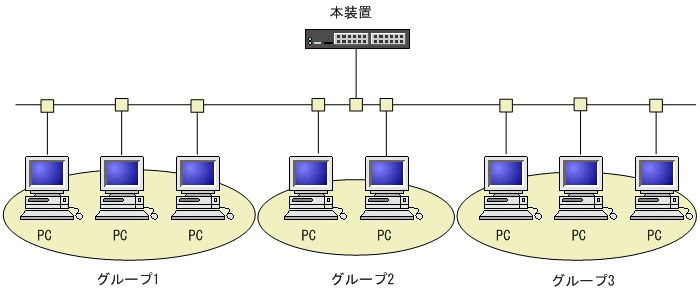

図3‒1 マルチキャストグループ数の例

[図データ]

注※6

静的加入グループ数とは,各マルチキャストインタフェースで静的加入するグループアドレスの総数です。同一グループアドレスを複数の異なるインタフェースに静的加入設定した場合,静的加入グループ数は一つではなく,静的加入設定したインタフェースの数になります。一つのインタフェースに設定できる静的加入グループ数は256までです。

表3‒98 IPインタフェース設定数に対するマルチキャスト入出力ポート数

装置に設定されたIPインタフェース数

エントリ単位の入出力ポート数を全エントリ分合算したポート数

64以下

4095

65〜128

2047

129〜192

1365

193〜256

1023

257〜320

819

321〜384

682

385〜448

585

449〜512

511

513〜576

455

577〜640

409

641〜704

372

705〜768

341

769〜832

315

833〜896

292

897〜960

273

961〜1024

255

表3‒99 使用インタフェース数に対するIGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

使用インタフェース数

IGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

31

256

63

128

127

64

表3‒100 加入グループ数に対するIGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

加入グループ(延べ数)

IGMPv2/IGMPv3(EXCLUDEモード)でPIM-SSMを連動させる設定数

64

256

128

128

256

64

512

32

1024

16

2048

8

4096

4

8128

2

表3‒101 IPv4でのインタフェース当たりの加入可能グループ数

使用インタフェース数

インタフェース当たりの加入可能グループ数

31

256

63

128

127

64

(2) IPv6マルチキャスト

IPv6マルチキャストを設定できるインタフェース数およびルーティングテーブルのエントリ数を次の表に示します。本装置はIPv6マルチキャストルーティングプロトコルとしてPIM-SMおよびPIM-SSMをサポートしています。PIM-SMとPIM-SSMは同時に動作できます。

表3‒102 IPv6マルチキャストエントリ最大数

項 目

最大数

PIM-SM/SSMマルチキャストインタフェース数※1

63/装置

MLD動作インタフェース数

127/装置

マルチキャスト送信元の数

128/グループ

PIM-SM/SSMマルチキャスト経路情報のエントリ((S,G)エントリ,(*,G)エントリ,およびネガティブキャッシュ)数※2

S:送信元IPアドレス

G:グループアドレス

128/装置

MLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連携動作させる設定数※3

256/装置

MLDv2で1Reportに対し処理できるrecord情報※4

32record/メッセージ

32ソース/record

MLD加入グループ数※5

256/装置

マルチキャストルータ隣接数

64/装置

ランデブーポイント数

1/グループ

1装置当たりランデブーポイントで設定できるグループ数

128/装置

1ネットワーク当たりランデブーポイントに設定できる延べグループ数

128/ネットワーク

128/装置

1ネットワーク当たりのBSR候補数

16/ネットワーク

32/装置

静的加入グループ数※6

256/装置

静的ランデブーポイント(RP)ルータアドレス数

16/装置

インタフェース当たりのMLD加入グループ数※5

256/インタフェース

MLDグループ当たりのソース数

256/グループ

遠隔のマルチキャストサーバアドレスを直接接続サーバとして扱う設定数

256/装置

128/インタフェース

注※1

PIM-SM/PIM-SSMとして他ルータと隣接するインタフェース数。

注※2

上限はテーブルエントリ数の配分パターンによって異なります。詳細は「3.2.1 テーブルエントリ数」を参照してください。ただし,次の条件を同時に満たす環境でPIM-SMを使用する場合,最大エントリ数が128以上のモードを選択していても,最大エントリ数は128になります。

  • マルチキャストブロードバンド通信

  • 本装置がfirst hop routerまたはランデブーポイント

また,本装置に設定されたIPインタフェース数(マルチキャストインタフェース数ではない)によってもエントリ数が変わります。エントリ単位の入出力ポート数を全エントリ分合算したポート数が「表3‒98 IPインタフェース設定数に対するマルチキャスト入出力ポート数」に示す範囲内になるように使用してください。

なお,IPv4とIPv6を同時動作させた場合はIPv4とIPv6のエントリの合計となります。

1エントリ内の入出力ポート数は,入出力インタフェースで同一のポートを使用している場合は1で数えます。例えば,入力インタフェースでポート0/1および0/2,出力インタフェース1でポート0/2,0/3および0/4,出力インタフェース2でポート0/3,0/4および0/5を使用している場合,該当するエントリの入出力ポート数は5となります。

IPインタフェース設定数が64の場合,1エントリ当たりの平均入出力ポート数が32であれば127エントリまで,平均入出力ポート数が16であれば255エントリまで使用できます。

注※3

マルチキャストで使用するインタフェース数および加入グループ数によって設定できる数が変わります。「表3‒103 使用インタフェース数に対するMLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数」および「表3‒104 加入グループ数に対するMLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数」に示す範囲内で使用してください。加入グループ数は,動的および静的加入グループ数の総計です。同一グループアドレスが異なるインタフェースに加入している場合,加入グループ数は一つではなく,加入したインタフェースの数になります。

注※4

一つのReportメッセージで処理できるソース数は延べ1024ソースまでです。ソース情報のないrecordも1ソースとして数えます。

MLDv2(EXCLUDEモード)でPIM-SSMを連携動作させる設定をした場合,その設定に一致したEXCLUDE recordで定義されているソース数を数えます。また,受信したReportメッセージ内にEXCLUDE recordが複数存在し,MLDv2(EXCLUDEモード)でPIM-SSMを連携動作させる設定で追加したソース数が延べ1024を超えた場合,以降のそのメッセージ内のEXCLUDE recordで,連携動作の対象となるEXCLUDE recordについてマルチキャスト中継情報は作成しません。

注※5

本装置に直接接続しているグループの数を示します。MLDv2使用時に送信元を指定する場合のグループ数は,送信元とグループの組み合わせの数となります。「図3‒2 マルチキャストグループ数の例」の例では3です。インタフェース当たりの加入可能グループ数については,「表3‒105 IPv6でのインタフェース当たりの加入可能グループ数」を参照してください。

図3‒2 マルチキャストグループ数の例

[図データ]

注※6

静的加入グループ数とは,各マルチキャストインタフェースで静的加入するグループアドレスの総数です。同一グループアドレスを複数の異なるインタフェースに静的加入設定した場合,静的加入グループ数は一つではなく,静的加入設定したインタフェースの数になります。一つのインタフェースに設定できる静的加入グループ数は256までです。

表3‒103 使用インタフェース数に対するMLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

使用インタフェース数

MLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

31

256

63

128

127

64

表3‒104 加入グループ数に対するMLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定可能数

加入グループ(延べ数)

MLDv1/MLDv2(EXCLUDEモード)でPIM-SSMを連動させる設定数

64

256

128

128

256

64

512

32

1024

16

2048

8

4096

4

8128

2

表3‒105 IPv6でのインタフェース当たりの加入可能グループ数

使用インタフェース数

インタフェース当たりの加入可能グループ数

31

256

63

128

127

64
