コンフィグレーションガイド Vol.1

23.2.6　Ring ProtocolとGSRP併用動作時の注意事項

＜この項の構成＞

(1)　仮想リンクVLANの設定について

(2)　Ring ProtocolのVLANマッピングまたはGSRPのVLANグループの変更について

(3)　1VLANグループ当たりに設定可能なVLAN数について

(4)　GSRP VLANグループ限定制御機能について

(5)　レイヤ3冗長切替機能の適用について

(1)　仮想リンクVLANの設定について

Ring ProtocolとGSRPを併用する場合は，フラッシュ制御フレームを送信するために仮想リンクVLANの設定が必要です。この仮想リンクVLANは，Ring Protocolのデータ転送用VLANグループに所属する必要があります。

仮想リンクIDの設定を次の図に示します。仮想リンクIDには，同じGSRPグループ装置で同一の仮想リンクIDを設定する必要があります。また，同じ仮想リンクVLANが設定されているリングネットワーク内で一意となる値を設定する必要があります。同じGSRPグループではない本装置A，C，D，およびFに仮想リンクID 50を設定すると，該当装置では，フラッシュ制御フレームによるMACアドレステーブルのクリアができなくなります。

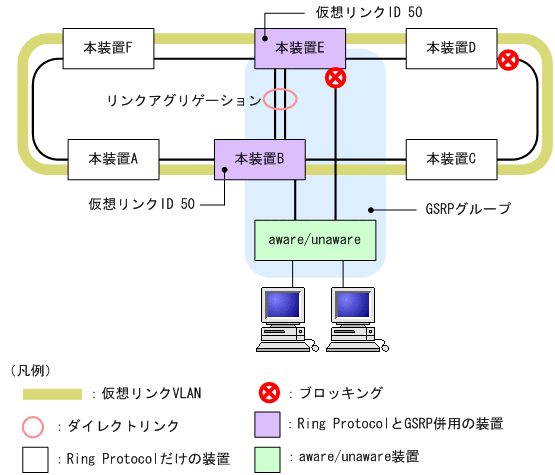

図23-11　仮想リンクIDの設定

(2)　Ring ProtocolのVLANマッピングまたはGSRPのVLANグループの変更について

Ring ProtocolとGSRPを併用する場合は，Ring ProtocolのVLANマッピングのVLANとGSRPのVLANグループのVLANをすべて一致させる必要があります。コンフィグレーションの変更過程で一致しない状態になった場合，設定されたVLANの中で，ブロッキング状態となり，通信できないVLANが発生するおそれがあります。

このため，Ring ProtocolとGSRPを併用するためにコンフィグレーションを変更する場合は，GSRPのバックアップ装置で，priorityコマンドやbackup-lockコマンドなどの設定によって，マスタへの切り替えが発生しないようにしてから，変更する必要があります。

(3)　1VLANグループ当たりに設定可能なVLAN数について

Ring Protocolと併用しているVLANグループに511以上のVLAN数を所属させると，該当するVLANグループの状態が遷移したときにリングポートが一時的にブロッキング状態になります。

Ring Protocolと併用しているVLANグループに所属させるVLAN数は510以下にしてください。

(4)　GSRP VLANグループ限定制御機能について

Ring ProtocolとGSRPの併用時，次に示す状態では，GSRP VLANグループ限定制御機能を設定していても，VLANグループに所属しないVLANのポートがブロッキング状態になるおそれがあります。

・Ring Protocolのコンフィグレーションが適切に設定されていないなどの要因でRing Protocolが動作していない

Ring Protocol機能が正常に動作していないリングIDの，制御VLANに設定しているVLANがブロッキング状態になるおそれがあります。ただし，リングポートはブロッキング状態になりません。

・disableコマンドによって，Ring Protocol機能を無効にしている

Ring Protocol機能を無効にしているリングIDの，制御VLANに設定しているVLANがブロッキング状態になるおそれがあります。ただし，リングポートはブロッキング状態になりません。

・「23.2.2　併用条件」にあるRing ProtocolとGSRPの併用条件を満たしていない

Ring ProtocolとGSRPとの併用条件を満たしていないVLANがブロッキング状態になるおそれがあります。

(5)　レイヤ3冗長切替機能の適用について

Ring ProtocolとGSRPを同じデータVLANで併用動作させる場合は，レイヤ3冗長切替機能を適用できません。レイヤ3冗長切替機能を適用してGSRPネットワークとリングネットワークを接続する場合は，Ring ProtocolとGSRPでそれぞれ異なるデータVLANを設定して，単独動作させてください。
