ハードウェア取扱説明書
![]() ![]() ![]() |
5.6 予備電源機構(EPU)の増設,交換,および撤去
ここでは,EPUの取り外し,取り付けを行う場合の手順について説明します。
EPUを取り外すには「図5-23 EPUの交換手順」に示すステップで作業を行い,取り付けるには逆の手順で作業を行います。
![]()
電源機構,電源モジュールの増設および交換,ファンユニットの交換は,教育を受けた技術者または保守員が行ってください。電源機構の増設および交換では,電源ケーブルの取り付け,取り外しを行います。上記以外の方が作業を行って誤った取り扱いをした場合,火災・感電・装置故障の原因となります。

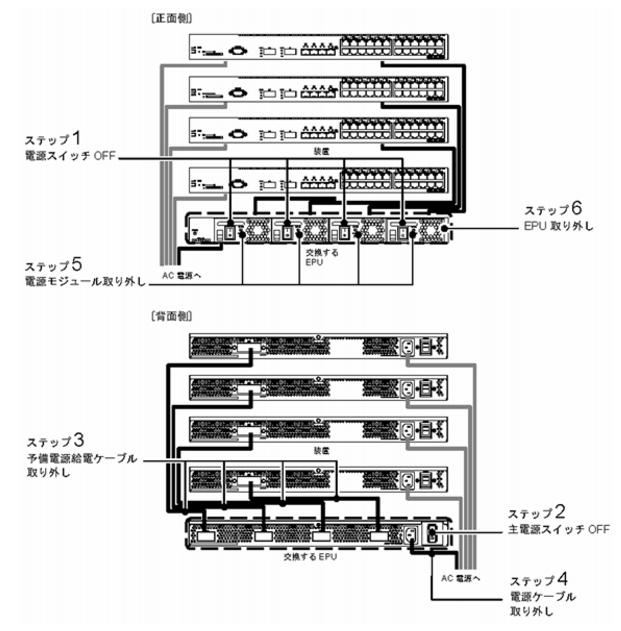

図5-23 EPUの交換手順
![]()
予備電源機構(EPU)を移動させる場合は,電源モジュールの取っ手を持たないでください。取っ手が外れて装置が落下し,けがの原因となることがあります。また,変形して,火災・感電の原因となることがあります。
(1) 取り外し方
【ステップ1】
電源モジュールの電源スイッチをすべてOFFにします。
【ステップ2】
EPUの主電源スイッチをOFFにします。
【ステップ3】
装置本体およびEPUから予備電源給電ケーブルをすべて取り外します。
【ステップ4】
EPUからAC電源ケーブルを取り外します。
【ステップ5】
EPUのスロット2,スロット3,スロット4に搭載されている電源モジュールをすべて取り外します。
【ステップ6】
EPUを取り外します。
(2) 取り付け方
【ステップ1】
EPUを設置します。
【ステップ2】
EPUに電源モジュールを取り付けます。
【ステップ3】
EPUにAC電源ケーブルを取り付けます。
【ステップ4】
装置本体およびEPUに予備電源給電ケーブル取り付けます。
【ステップ5】
EPUの主電源スイッチをONにします。
【ステップ6】
電源モジュールの電源スイッチをONにします。
![]() ![]() ![]() |
