ハードウェア取扱説明書

5.5.4　電源冗長モデル（AX3830S-44X4QS）

装置の電源を入れたままでファンユニットを交換する場合，ファンユニットを取り外してから取り付けるまでを1分以内で行なってください。1分を過ぎると，装置内部の温度上昇により，障害発生の原因となります。

（1）  取り外し方

【ステップ1】

ファンユニットのネジをゆるめます。

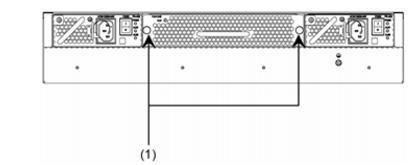

図5-19　ファンユニットの取り外し-1

(1) ネジ

【ステップ2】

ファンユニットを手前に引いて取り外します。（取り外すときは，取っ手を持って少し引き出し，下面を支えながら取り出してください。）

図5-20　ファンユニットの取り外し-2

(1) ファンユニットスロット

(2) ファンユニット

(3) 取っ手

（2）  取り付け方

【ステップ1】

ファンユニットスロットにファンユニットを取り付けます。

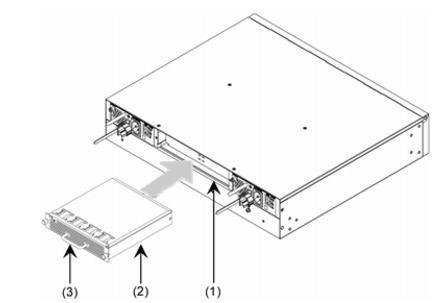

図5-21　ファンユニットの取り付け-1

(1) ファンユニットスロット

(2) ファンユニット

(3) 取っ手

【ステップ2】

ファンユニットのネジを締めます。

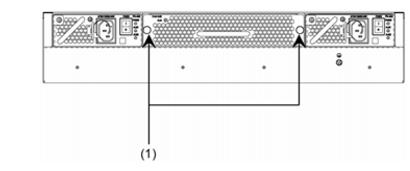

図5-22　ファンユニットの取り付け-2

(1) ネジ
