5.7　電源モジュールの増設，交換，および撤去

ここでは，EPUの電源を入れたまま電源モジュールの取り外し，取り付けを行う場合の手順について説明します。

電源モジュールを取り外すには「図5-24　電源モジュールの交換」に示すステップで作業を行い，取り付けるには逆の手順で作業を行います。


	電源機構，電源モジュールの増設および交換，ファンユニットの交換は，教育を受けた技術者または保守員が行ってください。電源機構の増設および交換では，電源ケーブルの取り付け，取り外しを行います。上記以外の方が作業を行って誤った取り扱いをした場合，火災・感電・装置故障の原因となります。


	以下は，EPU-AMの場合の例です。EPU-BMの場合も同様に作業を行ってください。

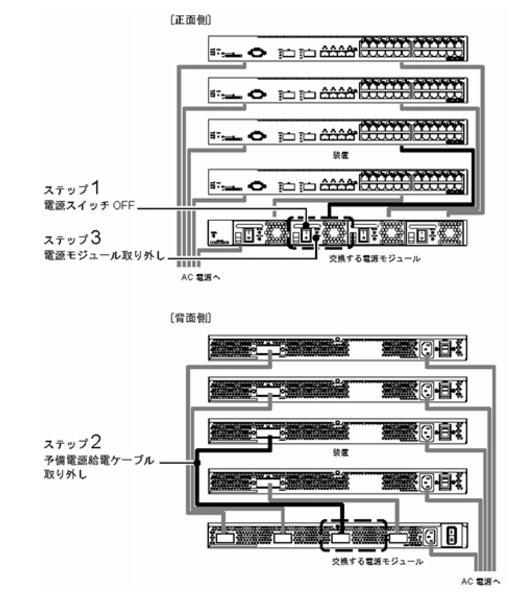

図5-24　電源モジュールの交換


	装置内部に不用意に手を入れないでください。機構部等でけがの原因となることがあります。


	電源モジュールの取り付け，取り外しは，電源モジュールの電源スイッチをOFFにして行ってください。


	電源モジュールの搭載部品やはんだ面には手を触れないでください。また，保管する場合は静電防止袋の中に入れて保管してください。

（1）取り外し方

【ステップ1】

交換する電源モジュールの電源スイッチをOFFにします。

【ステップ2】

装置本体およびEPUから予備電源給電ケーブルを取り外します。

【ステップ3】

電源モジュールを取り外します。


	電源モジュールを取り外してそのまま使用する場合は，ブランクパネルを取り付けてください。ブランクパネルを取り付けずに取り扱うと，機構部等でけがの原因となることがあります。また，異物などが入った場合，故障の原因となります。

（2）取り付け方

【ステップ1】

EPUに電源モジュールを取り付けます。


	増設する場合はブランクパネルを取り外してください。また，取り外したブランクパネルは大切に保管してください。

【ステップ2】

装置本体およびEPUに予備電源給電ケーブルを取り付けます。

【ステップ3】

電源モジュールの電源スイッチをONにします。
