2.3.3　DC-48V電源設備（DC電源モデル）


	DC電源を使用する場合，電源設備は1次側と2次側が絶縁されたものを使用してください。絶縁されていない電源設備を使用すると，感電の原因となります。

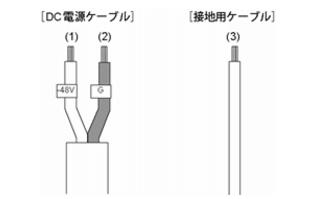

DC電源ケーブルは電源設備側の末端処理を施さない状態で提供されます。DC電源ケーブルの電源設備側の仕様を「図2-4　 DC電源ケーブル仕様（電源設備側）」に示します。ケーブルを電源設備に取り付ける場合は，お客様の電源設備に合った端子を取り付けるなど，適切な末端処理を施して使用してください。


	DC電源ケーブルの電源設備への取り付け，取り外しは教育を受けた技術者または保守員が行ってください。DC電源ケーブルは電源設備へ端子接続を行います。そのため，DC電源ケーブルの取り扱いを誤ると，火災・感電の原因となります。


	DC電源ケーブルの取り付け，取り外しを行う場合は，電源設備のブレーカをOFFにして作業を行ってください。電源設備のブレーカをONにしたまま作業を行うと，感電の原因となります。


	DC電源ケーブル（電源設備に取り付ける側）のG端子および-48V端子には絶縁カバーを取り付けてください。絶縁カバーを取り付けずに使用すると，感電の原因となります。


	DC電源モデルでは，必ず接地用ケーブルを接続してください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

本装置に給電する分岐回路には，ブレーカなどを付けてください。なお，ブレーカを選定する際は，装置の入力電流，突入電流/時間を考慮し，下記の定格以下としてください。


シリーズ	モデル	電流（ピーク値）	時間
AX2430S	DC電源モデル	10A	10ms以下
AX3630S	DC電源モデル	10A	10ms以下


	分電盤は操作が容易に行えるように，本装置の設置場所と同じ部屋か，近接する部屋に設置することをお奨めします。

分電盤へ供給される電流の容量はブレーカの動作電流より大きくなるようにしてください。


	分電盤へ給電される電流容量は，ブレーカの動作電流より大きくなるようにしてください。分電盤への電流容量がブレーカの動作電流より小さいと，異常時にブレーカが動作せず，火災の原因となることがあります。


	一般に，ブレーカの動作電流は定格電流より大きくなっています。使用するブレーカの仕様をご確認ください。

また，本装置の電源を投入すると，「表2-18　突入電流」に示す突入電流が流れます。突入電流により，電源設備の電圧低下が起こらないようご検討ください。


	本装置の電源を投入すると突入電流が流れます。突入電流により，電源設備の電圧低下が起きないように考慮してください。電圧低下が起きると，本装置だけでなく，同じ電源設備に接続された他の機器にも影響をおよぼします。

DC電源ケーブル（別売り品）を使用することで，電源設備系統を2系統化することができます。
